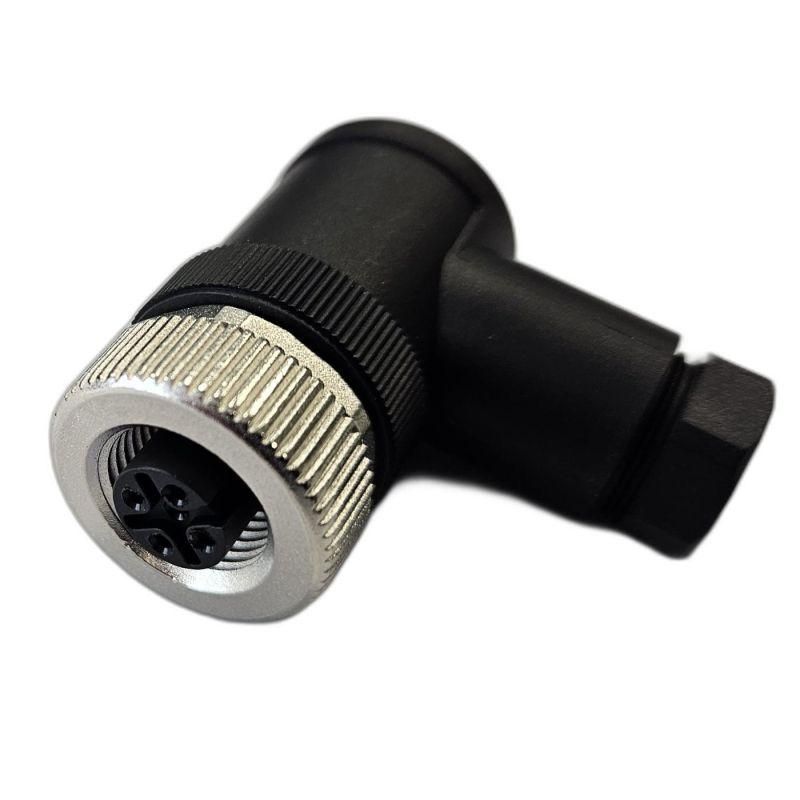

Разъем М12, кодировка 4A, гнездовой, винтовой зажим кабеля, пластиковый корпус, угловой, резьба PG7, кабельная часть - 185200131 СТЭЗ

Разъем гнездовой М12 4А винт угловой резьба PG7 кабельная часть из пластика СТЭЗ (артикул 185200131) предназначен для надежного подключения кабеля к оборудованию в условиях повышенной запыленности и влажности. Угловая форма позволяет удобно организовать прокладку проводов в ограниченном пространстве.

Назначение и область применения

Разъем используется для соединения кабелей с устройствами автоматизации: датчиками, исполнительными механизмами, контроллерами, приводами. Подходит для установки на станках, конвейерах, пищевом и фармацевтическом оборудовании, где требуется защита от внешних воздействий. Кабельная часть с угловым выходом снижает нагрузку на точку соединения, особенно при частых перемещениях или вибрациях.

Технические характеристики

• Тип разъема: гнездовой (female)
• Стандарт корпуса: M12
• Количество контактов: 4
• Максимальный ток: 4 А
• Тип крепления: винтовой зажим
• Угол выхода кабеля: 90° (угловой)
• Тип герметизации: PG7 - резьбовая муфта для кабеля диаметром до 7 мм
• Материал корпуса: термопластичный пластик
• Защита IP67 - полная защита от пыли и временного погружения в воду до 1 метра

Совместимость и монтаж

Разъем совместим с штыревыми разъемами M12x1 с таким же числом контактов (4P). Для монтажа необходимо:

• Подготовить кабель с наружным диаметром 4–7 мм;
• Протянуть кабель через резьбу PG7 и зафиксировать его затяжкой гайки;
• Закрепить разъем в отверстии 12 мм в стенке оборудования;
• Подключить жилы к контактам согласно схеме - контакты расположены в порядке 1–4 по часовой стрелке при взгляде на торец разъема.

Не используйте силовые кабели с жесткими бронированными оболочками - они могут повредить уплотнение PG7.

Безопасность и стандарты

Разъем соответствует требованиям IEC 61076-2-101 для M12-разъёмов. Защита IP67 обеспечивает безопасную работу в средах с высокой влажностью, мытьем водой под давлением (CIP/SIP) и наличием технологической пыли. Напряжение рабочее - до 250 В переменного тока.

Преимущества

• Угловая форма экономит место и предотвращает перегибы кабеля;
• Пластиковый корпус легкий, устойчив к химическим веществам и коррозии;
• PG7-герметизация исключает необходимость в дополнительных уплотнителях;
• Винтовое крепление гарантирует прочное соединение даже при вибрациях;
• Изоляция контактов выполнена с учетом требований к безопасности в промышленной автоматизации.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное погружение;
• Не рекомендован для работы при температуре ниже –25C и выше +85C - материал корпуса теряет эластичность;
• Не подходит для кабелей с диаметром более 7 мм - невозможно плотное уплотнение PG7;
• Пластиковый корпус менее устойчив к механическим ударам по сравнению с металлическими аналогами.

Примеры использования

• Подключение датчика положения на конвейере с жестким пространственным ограничением;
• Кабельный вывод от серводвигателя в зоне мойки оборудования;
• Соединение пневматического клапана с PLC в цехе с высокой запыленностью;
• Фиксация сигнального кабеля на раме робота с частыми движениями.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и резьбы PG7 - слишком тонкий кабель может болтаться, слишком толстый - повредить уплотнение;
• Затягивайте винты равномерно, чтобы не деформировать контактные планки;
• При использовании в агрессивной среде регулярно осматривайте корпус на наличие трещин - пластик со временем стареет;
• Для долговечности комбинируйте этот разъем с качественными штекерами того же производителя - СТЭЗ обеспечивает одинаковое качество посадки;
• Артикул 185200131 - это именно кабельная часть; для завершения цепочки нужен штыревой разъем М12 4A с такой же конфигурацией.
