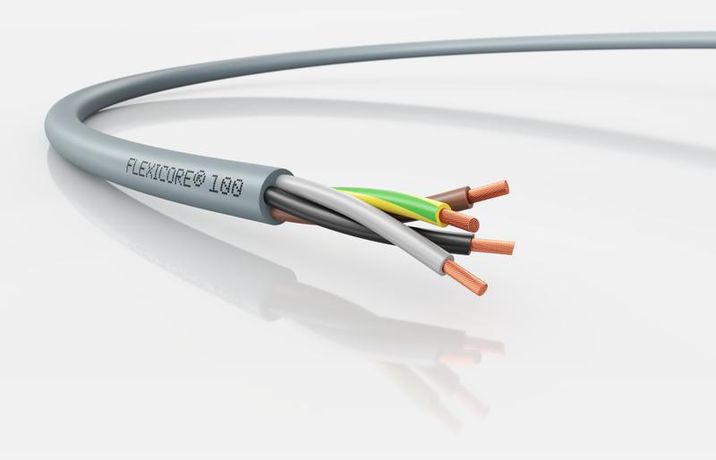

Кабель универсальный LAPP KABEL X05VV-F 4G0.75 - 3120000011

Кабель FLEXICORE 100 4G 0.75 (м) от LAPP - четырёхжильный силовой и контрольный кабель с медными жилами сечением 0,75 мм2 и защитным проводником заземления. Подходит для стационарной прокладки и ограниченной подвижности, применяется в промышленном оборудовании, на производственных линиях и в системах управления. Артикул 3120000011 соответствует марке LAPP KABEL X05VV-F.

Назначение и область применения

Кабель FLEXICORE 100 4G 0.75 (м) предназначен для передачи энергии и сигналов в условиях повышенных требований к надёжности. Применяется в промышленных установках: на станках, конвейерах, автоматических линиях, в системах управления, для подключения электроинструмента и измерительных приборов. Подходит как для внутреннего, так и для наружного монтажа - в сухих, влажных и агрессивных средах. Маркировка У1–У3 указывает на возможность эксплуатации в широком диапазоне климатических условий.

Технические характеристики

• Количество жил: 4 (включая жилу заземления)
• Сечение каждой жилы: 0,75 мм2
• Номинальное напряжение: 300/500 В
• Номинальный ток: до 12 А
• Материал жил: мягкая медь 5 класса гибкости (соответствие IEC 60228, VDE 0295, ГОСТ 22483)
• Изоляция: ПВХ (PVC) - устойчива к механическим повреждениям и химическим воздействиям
• Наружный диаметр: 6,6 мм
• Диапазон рабочих температур: от –60 C до +80 C
• Маслостойкость: да - выдерживает контакт с минеральным маслом и дизельным топливом
• Огнестойкость: соответствие IEC 600332-1-2 (не распространяет горение)
• Устойчивость к низким температурам: да - сохраняет эластичность при замерзании
• Цвет оболочки: серый
• Нормативный документ: ГОСТ 31565-2012
• Гарантийный срок: 24 месяца
• Общий вес: 68 г/м

Совместимость и монтаж

Кабель FLEXICORE 100 4G 0.75 (м) совместим с типовыми клеммниками, разъёмами и зажимами, рассчитанными на жилы 0,75 мм2. Для монтажа используйте инструменты, подходящие для многожильных проводников 5 класса гибкости. Минимальный радиус изгиба: 4×D (26,4 мм) - при стационарной прокладке; 7×D (46,2 мм) - при ограниченной подвижности (например, в кабель-каналах с частыми перемещениями). Не допускается перегиб ниже указанного значения - это снижает долговечность.

Безопасность и стандарты

Кабель соответствует международным и российским нормам безопасности: IEC 600332-1-2 (огнестойкость), ГОСТ 31565-2012 (электробезопасность), а также требованиям REACH, RoHS и ТР ЕАЭС 037/2016 - не содержит свинец и другие опасные вещества. Тестовое напряжение 4 кВ обеспечивает запас прочности изоляции. Сертифицирован для работы в зонах с высокими требованиями к экологической и пожарной безопасности.

Преимущества

• Высокая гибкость за счёт жил 5 класса - удобен при прокладке в плотных трассах
• Стойкость к маслам и топливу - идеален для промзоны, автосервисов, заводских цехов
• Широкий температурный диапазон - работает даже в холодных складах и на открытых площадках зимой
• Защитный проводник заземления встроен - исключает необходимость дополнительного подвода PE
• ПВХ-оболочка устойчива к UV-излучению и механическому износу - подходит для наружной прокладки

Ограничения применения

Не предназначается для постоянного движения (например, в кабельных цепях с бесконечной гибкостью). Не рекомендован для прямого бетонирования или закладки в стену без защиты - требуется использование труб, каналов или лотков. Недопустимо применение в местах с регулярным контактом с открытым пламенем или расплавленным металлом. Не следует использовать в качестве основного кабеля для мощных нагревательных устройств выше 12 А.

Примеры использования

• Подключение датчиков и контроллеров на конвейерной линии
• Питание насосов и компрессоров в цехах с риском утечки масла
• Прокладка в кабель-каналах наружных светильников в регионах с суровым климатом
• Монтаж системы управления в холодильных камерах
• Переносные станки и электроинструменты с частым перемещением

Практические советы

• При прокладке в условиях низких температур - прогрейте кабель до комнатной температуры перед изгибом, чтобы избежать растрескивания изоляции
• При использовании в местах с возможным механическим воздействием - дополнительно защитите кабель гофрой или пластиковым рукавом
• Проверьте посадочные размеры клеммников - они должны соответствовать диаметру жилы 0,75 мм2 и классу гибкости 5
• Для длинных трасс (>50 м) учтите потери напряжения - при нагрузке 12 А и длине более 100 м возможны значительные просадки
• Храните катушки в сухом месте, избегая длительного пребывания на солнце - хотя оболочка устойчива к УФ, длительное воздействие снижает срок службы
