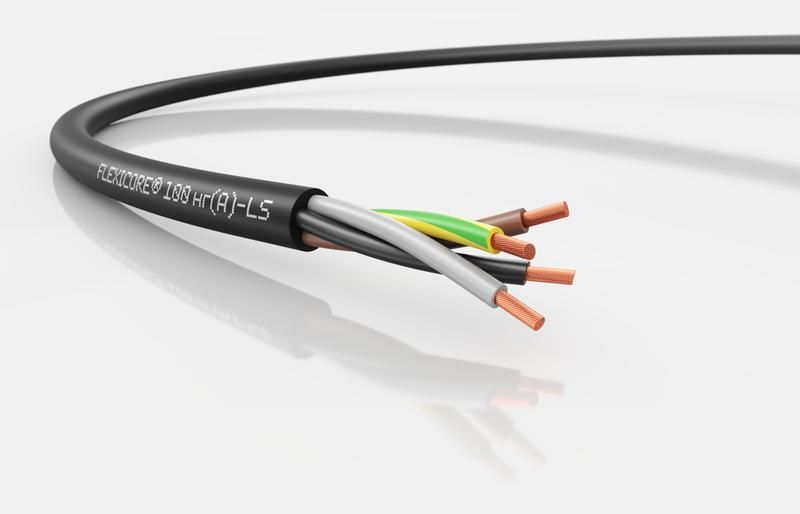

Кабель универсальный LAPP KABEL X05VV-F нг(А)-LS 4G1.5 - 3120000033

Кабель LAPP KABEL X05VV-F нг(A)-LS - это медный силовой и контрольный кабель с негорючей и малодымной изоляцией, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых системах электроснабжения.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS используется для передачи электроэнергии и сигналов в условиях, где важна безопасность при возгорании. Подходит для прокладки внутри и снаружи помещений: в шахтах, каналах, на эстакадах, в производственных цехах, на объектах ЖКХ, в осветительных сетях и при монтаже промышленного оборудования. Применяется для питания измерительных приборов, электроприборов, электроинструментов и автоматических линий. Обеспечивает надёжную работу в местах с повышенными требованиями к пожаробезопасности - например, в общественных зданиях, метро, больницах, школах.

Технические характеристики

• Сечение жил: 1,5 мм2 - подходит для токов до 18 А при нормальных условиях
• Количество жил: 4 (включая жилу заземления - PE)
• Жила: многопроволочная медная, круглой формы, 5 класса гибкости по IEC 60228
• Изоляция и оболочка: ПВХ с низким выделением дыма (LS), без свинца
• Номинальное напряжение: 300/500 В
• Рабочая температура: от –50 C до +80 C
• Наружный диаметр: 8,5 мм
• Устойчивость к ультрафиолету: да - можно использовать на открытом воздухе
• Масса: 0,137 кг/м
• Проверочное напряжение: 4 кВ - повышена прочность изоляции
• Стандарт: ГОСТ 31565-2012, EN 60332-3-22
• Климатическое исполнение: У1, У2, У3 - для работы в сухих и влажных условиях

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS совместим с клеммниками, разъёмами и контактами, рассчитанными на медные многопроволочные жилы. Для обеспечения надёжного контакта обязательна опрессовка или пайка - скрутки недопустимы. Минимальный радиус изгиба: 4×D (34 мм) при стационарной прокладке; 10×D (85 мм) при ограниченной подвижности (например, при перемещении оборудования). Не рекомендуется перегибать кабель более чем на 90° без специальных направляющих. Монтаж допускается в трубах, лотках, кабель-каналах, на кабельных трассах.

Безопасность и стандарты

• Огнестойкость: соответствует EN 60332-3-22 - не распространяет горение при групповой прокладке
• Низкое выделение дыма: при возгорании образуется минимальное количество токсичного дыма - важно для эвакуации людей
• Соответствие экологическим нормам: не содержит свинец, фталаты и другие запрещённые вещества - соответствие RoHS, REACH, ТР ЕАЭС 037/2016
• Гарантия: 24 месяца

Преимущества

• Высокая устойчивость к низким температурам - работает при –50 C, что позволяет применять в холодных регионах и на открытых площадках
• УФ-защита - не теряет свойств под воздействием солнечного света
• Повышенная прочность изоляции - проверочное напряжение 4 кВ снижает риск пробоя
• Медные жилы обеспечивают низкое сопротивление и долгий срок службы
• Чёрная оболочка - маскирует загрязнения, удобна для прокладки в неэстетичных зонах

Ограничения применения

• Не предназначен для постоянной подвижности - частые изгибы вызывают усталостное разрушение жил
• Запрещено использование в местах с постоянным контактом с маслом, бензином и другими растворителями - ПВХ разрушается
• Не применяется в качестве основного кабеля для высокочастотных или чувствительных сигнальных систем без экрана
• Не следует прокладывать рядом с источниками интенсивного тепла выше +80 C

Примеры использования

• Подключение станков и конвейеров в заводских цехах
• Прокладка в распределительных щитах и шкафах управления
• Освещение в подземных переходах и тоннелях
• Питание насосов, вентиляторов и датчиков на открытом воздухе
• Монтаж системы аварийного освещения в офисах и торговых центрах

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр гофры или трубы был минимум на 2–3 мм больше наружного диаметра кабеля (8,5 мм) - это предотвращает повреждение оболочки
• При прокладке в одной трассе с другими кабелями используйте разделители - плотная укладка увеличивает нагрев
• Для защиты от механических ударов в местах выхода кабеля из стен или каналов применяйте пластиковые втулки
• При работе в сыром месте (например, в подвале) обязательно используйте герметичные клеммы и защищённые соединения
• При хранении не скручивайте кабель в “петлю” меньше 1 метра в диаметре - это может деформировать жилы
