Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 4G0.5 NC - 3120001103

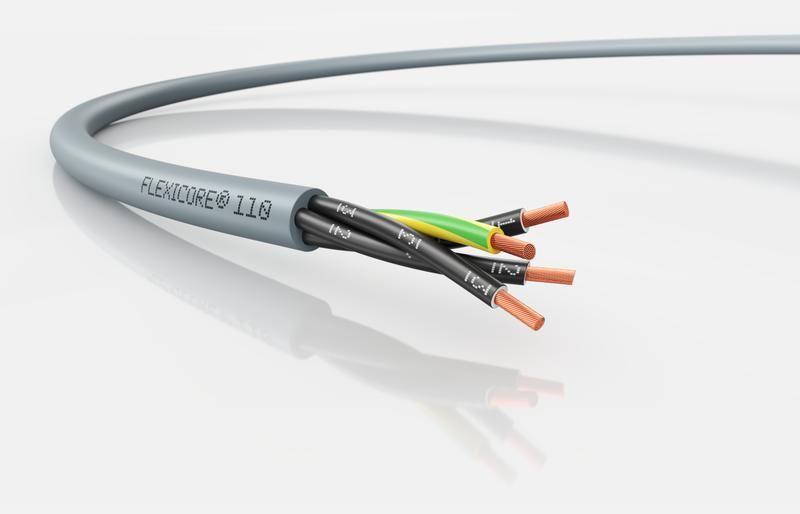

Кабель FLEXICORE 110 4G0.5 (м) от бренда LAPP - это гибкий силовой и контрольный кабель с медными многопроволочными жилами сечением 0,5 мм2, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Артикул 3120001103 подходит для промышленного монтажа в условиях широкого диапазона температур и агрессивных сред.

Назначение и область применения

Кабель FLEXICORE 110 4G0.5 (м) используется для передачи энергии и сигналов в промышленных системах. Подходит для монтажа внутри зданий и на улице, в том числе в местах с повышенной влажностью или перепадами температур. Применяется для питания станков, конвейеров, измерительных приборов, электроинструментов, осветительных сетей и другого промышленного оборудования. Благодаря маслостойкости и устойчивости к низким температурам, кабель FLEXICORE 110 4G0.5 (м) надёжно работает в условиях контакта с минеральным маслом, дизтопливом и экстремальными холодами.

Технические характеристики

• Сечение жил: 0,5 мм2
• Количество жил: 4 (включая защитный проводник PE)
• Материал жил: медь, многопроволочная конструкция (5 класс гибкости по IEC 60228 / ГОСТ 22483)
• Изоляция: ПВХ (PVC)
• Наружный диаметр: 5,5 мм
• Номинальное напряжение: 300/500 В
• Диапазон рабочих температур: от –60 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности)
• Цвет оболочки: серый
• Пожаробезопасность: соответствие ГОСТ 31565 (класс О 1.8.2.5.4)
• Гарантийный срок: 24 месяца
• Общий вес: 47 кг за бухту

Совместимость и монтаж

Кабель FLEXICORE 110 4G0.5 (м) совместим с стандартными клеммами, разъёмами и зажимами для проводов сечением 0,5 мм2. Для обеспечения долговечности рекомендуется соблюдать минимальный радиус изгиба: 22 мм при стационарном монтаже (4 × 5,5 мм) и 38,5 мм при движении (7 × 5,5 мм). Не допускается растяжение, перегибы под острыми углами и механическое повреждение оболочки. Монтаж возможен в кабель-каналах, лотках, трубах и на открытых трассах. Защитный проводник (PE) имеет цветную маркировку - для правильного подключения используйте схему расцветки жил.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (класс пожаробезопасности О 1.8.2.5.4)
• Не содержит свинец и другие запрещённые вещества
• Соответствует нормам REACH, RoHS и ТР ЕАЭС 037/2016
• Тестовое напряжение: 4 кВ (повышенная электрическая прочность)
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для эксплуатации в открытом воздухе и во влажных помещениях

Преимущества

• Высокая гибкость благодаря многопроволочной меди 5 класса - удобен при прокладке в сложных маршрутах
• Стойкость к маслам и топливу - не разрушается при контакте с минеральным маслом и дизельным топливом
• Широкий температурный диапазон - сохраняет целостность даже при –60 C
• Защитный проводник встроен - снижает риск ошибок при подключении
• ПВХ-оболочка серого цвета - устойчива к УФ-лучам, подходит для наружной прокладки

Ограничения применения

Кабель FLEXICORE 110 4G0.5 (м) не предназначен для постоянного движения (например, в цепях с частыми перемещениями, как в кранах или роботах). Также не следует использовать его в условиях длительного прямого солнечного света без защиты - хотя оболочка устойчива к УФ, долгосрочная эксплуатация на открытом воздухе требует дополнительной защиты (короба, каналы). Недопустимо применение в средах с высоким содержанием растворителей, кислот или щелочей - ПВХ-изоляция не выдерживает химически агрессивных жидкостей.

Примеры использования

• Подключение датчиков и контроллеров на автоматизированных линиях
• Прокладка внутренних цепей управления в металлообрабатывающих станках
• Питание переносных электроинструментов в цехах с масляными пятнами
• Освещение на открытых площадках при низких температурах
• Монтаж в теплицах, холодильных камерах и на объектах с высокой влажностью

Практические советы

• Перед монтажом проверьте, что наружный диаметр 5,5 мм проходит через имеющиеся кабельные вводы и муфты
• При использовании в условиях подвижности - применяйте кабельные затяжки и направляющие, чтобы избежать перегибов
• При прокладке нескольких кабелей FLEXICORE 110 4G0.5 (м) рядом - учтите суммарный нагрев и обеспечьте достаточное пространство для теплоотвода
• Для длинных участков (>50 м) рассчитайте потери напряжения - сечение 0,5 мм2 подходит для маломощных устройств, не для мощных двигателей
• Храните бухты в сухом месте, избегая заморозки при температурах ниже –40 C - материал становится хрупким
