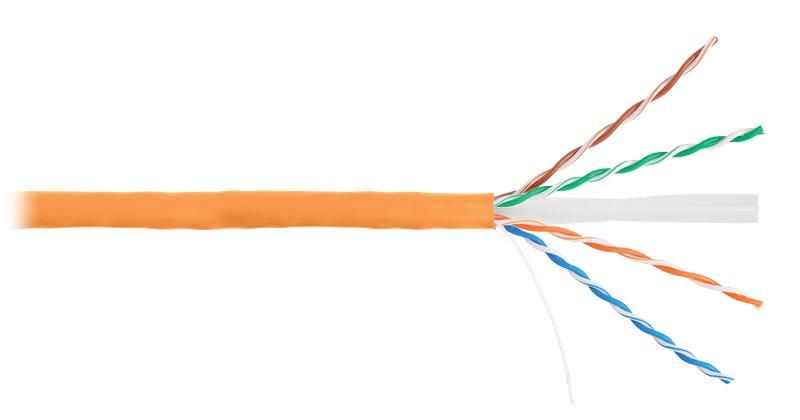

Кабель U/UTP кат.6 4 пары LSZHнг(B)-HF оранж. (уп.305м) NETLAN EC-UU004-6-LSZH-OR

Кабель NETLAN EC-UU004-6-LSZH-OR - это неэкранированный кабель категории 6 с четырьмя парами медных жил, предназначенный для внутренней прокладки в локальных сетях. Он обеспечивает стабильную передачу данных до 10 Гбит/с, подходит для офисов, серверных и промышленных объектов, где важна безопасность и надёжность связи.

Назначение и область применения

Кабель NETLAN EC-UU004-6-LSZH-OR используется для создания высокоскоростных компьютерных сетей на базе Ethernet. Подходит для подключения коммутаторов, маршрутизаторов, IP-камер, телефонов VoIP, рабочих станций и других устройств, требующих стабильного канала связи. Может применяться и для передачи аналоговых сигналов - например, аудио или управления оборудованием. Кабель рассчитан исключительно на внутреннюю прокладку: в кабельных каналах, лотках, под потолком или за стеной. Наружная установка запрещена.

Технические характеристики

• Категория: Cat 6 - поддерживает скорость до 10 Гбит/с на расстоянии до 55 м, совместим с Gigabit Ethernet и 10GBase-T
• Количество жил: 8 (4 попарно скрученные) - каждая пара изолирована для снижения взаимных помех
• Материал проводника: медь - обеспечивает минимальные потери сигнала и долговечность
• Диаметр проводника: 0,505 мм - соответствует стандарту AWG24, оптимальный баланс между гибкостью и сопротивлением
• Наружный диаметр: около 5,8 мм - позволяет легко пропускать через каналы и трубки стандартного размера
• Оболочка: полиэтилен низкой плотности (LDPE) - эластичный, устойчив к механическому воздействию, но чувствителен к УФ-лучам
• Цвет оболочки: оранжевый - стандартизированный цвет для кабеля категории 6, упрощает визуальное различение в сложных системах
• Рабочая температура: от –20 C до +60 C - допустимо использование в отапливаемых помещениях, не рекомендовано в холодных чердаках или неотапливаемых зонах зимой
• Тип: неэкранированный (UTP) - не имеет металлической защиты, что снижает стоимость и вес, но требует осторожной прокладки рядом с источниками ЭМИ
• Упаковка: 305 метров в одной коробке - два таких бухты часто комплектуются в одну транспортную коробку для доставки

Совместимость и монтаж

Кабель NETLAN EC-UU004-6-LSZH-OR совместим со всеми стандартными RJ45-разъёмами, patch-панелями и кросс-соединениями, соответствующими TIA/EIA-568-B. Монтаж выполняется с помощью обычных инструментов: обжимных клещей, тестеров и кабельных трасс. При прокладке соблюдайте радиус изгиба не менее 4× наружного диаметра (не менее 23 мм). Не перетягивайте кабель при фиксации - это может повредить скрутки и снизить качество передачи. Не смешивайте этот кабель с экранированными версиями в одном кабельном канале без учёта заземления - возможны проблемы с шумом.

Безопасность и стандарты

Кабель изготовлен по технологии LSZH (Low Smoke Zero Halogen): при возгорании выделяет мало дыма и не содержит галогенов, что снижает риск отравления и коррозии оборудования. Оболочка соответствует требованиям пожарной безопасности для помещений с повышенным требованием к дымообразованию - офисы, больницы, школы, метро. Однако он не является негорючим - при наличии открытого пламени горит, хотя и с замедленным распространением. Соответствует требованиям EN 50575 и IEC 60332-1.

Преимущества

• Высокая пропускная способность - поддерживает 10 Gbps на коротких участках до 55 м
• Стандартный цвет и маркировка - упрощают идентификацию в сложных системах
• Лёгкий и гибкий - удобен для прокладки в ограниченных пространствах
• Экономичный вариант - неэкранированная конструкция снижает цену по сравнению с FTP/SFTP
• Безгалогенная оболочка - безопаснее для людей и электроники при ЧП

Ограничения применения

• Не применяется на улице - LDPE-оболочка не устойчива к UV-излучению, влаге и перепадам температур
• Не подходит для мест с сильными электромагнитными помехами - например, рядом с частотниками, сварочными аппаратами, силовыми кабелями
• Запрещено использовать в условиях ниже –20 C - материал становится хрупким, есть риск повреждения при изгибах
• Не предназначен для постоянного перемещения - не является гибким кабелем для мобильных устройств
• Не поддерживает PoE++ (90 Вт) на максимальной длине - при питании выше 60 Вт рекомендуется проверять нагрев и использовать более толстые жилы (AWG22)

Примеры использования

• Подключение рабочих мест в офисе к центральному коммутатору
• Прокладка сети в учебных классах, библиотеках, медицинских кабинетах
• Связь между IP-камерами и NVR в закрытых помещениях
• Интеграция системы VoIP-телефонии в здание
• Передача аудиосигналов в конференц-зале или студии

Практические советы

• При заказе учитывайте, что одна бухта - 305 м; для длинных трасс лучше сразу купить несколько бухт, чтобы избежать стыков
• Проверьте посадочные размеры кабельных лотков - наружный диаметр 5,8 мм требует минимум 10–12 мм свободного пространства
• При прокладке вблизи силового кабеля соблюдайте расстояние не менее 30 см, либо используйте металлические экраны
• Не забывайте маркировать концы кабеля - особенно важно при большом количестве линий
• При тестировании используйте кабельный тестер с поддержкой Cat 6 - это покажет реальную производительность, а не просто целостность
• Храните бухты в сухом месте при комнатной температуре - избегайте перегрева и прямого солнца даже до монтажа
