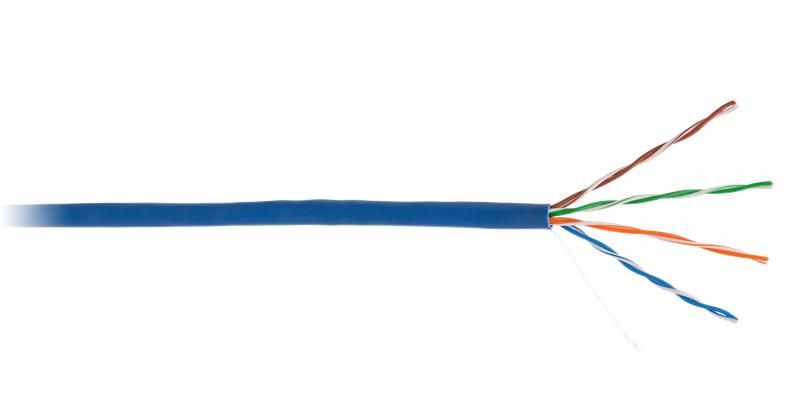

Кабель U/UTP кат.5E (класс D) 4 пары 100МГц ОЖ BC чистая медь внутр. PVC нг(B) син. (уп.305м) NETLAN EC-UU004-5E-PVC-BL

Кабель NETLAN EC-UU004-5E-PVC-BL - это четырёхпарный неэкранированный кабель категории 5e с жилами из чистой меди и ПВХ-оболочкой нг(B) синего цвета, предназначенный для прокладки внутри зданий в сетях Ethernet до 1 Гбит/с. Упакован в бухты по 305 метров.

Назначение и область применения

Кабель NETLAN EC-UU004-5E-PVC-BL используется для создания локальных компьютерных сетей с высокой пропускной способностью - до 1 Гбит/с. Подходит для подключения компьютеров, IP-камер, телефонов VoIP, терминалов и другого оборудования, требующего надёжного проводного соединения. Применяется в офисах, школах, больницах, центрах обработки данных. Может передавать аналоговые сигналы, например, для систем видеонаблюдения или аудио. Назначен исключительно для внутренней прокладки - не для уличного использования.

Технические характеристики

• Категория: 5e (класс D)
• Рабочая частота: до 100 МГц
• Количество пар: 4
• Материал жил: чистая медь (не покрытая алюминием или медью с сердечником)
• Изоляция жил: ПЭТ
• Оболочка: ПВХ, нг(B) - негорючий материал, снижающий распространение пламени
• Цвет оболочки: синий
• Длина бухты: 305 м
• Тип экранирования: U/UTP - полностью неэкранированный

Совместимость и монтаж

Кабель NETLAN EC-UU004-5E-PVC-BL совместим со всеми стандартными RJ45-коннекторами, patch-панелями и коммутаторами, поддерживающими Ethernet 10/100/1000BASE-T. Для монтажа используйте инструменты, подходящие для кабеля 24 AWG (диаметр жил ~0.51 мм). Обязательно соблюдайте радиус изгиба не менее 8 наружных диаметров кабеля (~32 мм). Не перетягивайте кабель при установке - это повредит витые пары и снизит качество сигнала. Соединения выполняйте с помощью обжимных клещей и проверяйте целостность связи тестером.

Безопасность и стандарты

Оболочка выполнена из ПВХ с маркировкой нг(B) - значит, она не поддерживает горение и не выделяет значительного количества дыма при воздействии огня. Это соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты. Кабель соответствует международному стандарту ISO/IEC 11801 и российскому ГОСТ Р 51901.1–2008 для кабелей категории 5e.

Преимущества

• Жилы из чистой меди обеспечивают минимальные потери сигнала и стабильную скорость передачи данных даже на максимальной длине канала (до 100 м).
• Неэкранированная конструкция (U/UTP) упрощает монтаж - не требуется заземление, меньше вес и гибкость выше, чем у экранированных аналогов.
• ПВХ-оболочка нг(B) безопасна для закрытых помещений, не выделяет токсичных веществ при нагреве.
• Упаковка по 305 м оптимальна для крупных проектов - позволяет минимизировать количество стыков и сэкономить время на прокладке.

Ограничения применения

• Не применяется на улице - оболочка не защищена от УФ-излучения, влаги и механических повреждений при открытой прокладке.
• Не рекомендован для прокладки рядом с источниками мощных ЭМИ (например, силовые кабели 380 В) без соблюдения расстояния в 15–30 см - возможны помехи.
• Не предназначен для работы при температуре ниже –10 C и выше +60 C - риск растрескивания оболочки или увеличения затухания сигнала.
• Не следует использовать в качестве силового кабеля - он рассчитан только на слаботочные сигналы.

Примеры использования

• Подключение рабочих мест в офисе к сети через коммутатор.
• Прокладка кабеля от серверной до точек доступа Wi-Fi.
• Создание кабельной трассы для IP-камер видеонаблюдения.
• Системы автоматизации зданий - управление освещением, HVAC через Ethernet.
• Замена старых кабелей категории 3 или 5 в рамках модернизации сети.

Практические советы

• Перед прокладкой проверьте, что диаметр кабеля (около 5 мм) проходит через имеющиеся каналы, кабель-каналы и гофры - особенно важно при плотной укладке.
• При прокладке в шахтах или подпольях используйте маркировку каждые 5–10 м - это ускорит обслуживание.
• Не скручивайте кабель в “петли” - это вызывает взаимные помехи между парами. Лучше равномерно распределите длину.
• При заказе нескольких бухт - выбирайте один партийный номер, чтобы гарантировать однородность материалов и характеристик.
• Храните бухты в сухом месте, избегая давления сверху - деформация может нарушить структуру витых пар.
