Кабель витая пара F/UTP, CAT 5е, PVC, 10PR, 24AWG, INDOOR, SOLID, серый, 305м, РФ REXANT | 01-1202-R MEET

Кабель витая пара REXANT, артикул 01-1202-r - это одножильный F/UTP кабель категории 5e с 10 парами проводников, предназначенный для внутренней прокладки в офисах, жилых и административных зданиях. Оболочка из ПВХ и серый цвет обеспечивают совместимость со стандартными каналами и коробами, а метки через каждый метр упрощают точную нарезку и диагностику.

Назначение и область применения

Кабель витая пара REXANT 01-1202-r используется для передачи данных в локальных сетях - Ethernet 10/100/1000 Мбит/с. Подходит для прокладки в помещениях: в каналах, коробах, под потолком, за гипсокартоном, в штробах. Применяется в системах IP-камер, телефонии, автоматизации, терминалах, коммутаторах и других устройствах, требующих стабильного проводного соединения. Не предназначен для уличной прокладки или прямого контакта с влагой и прямыми солнечными лучами.

Технические характеристики

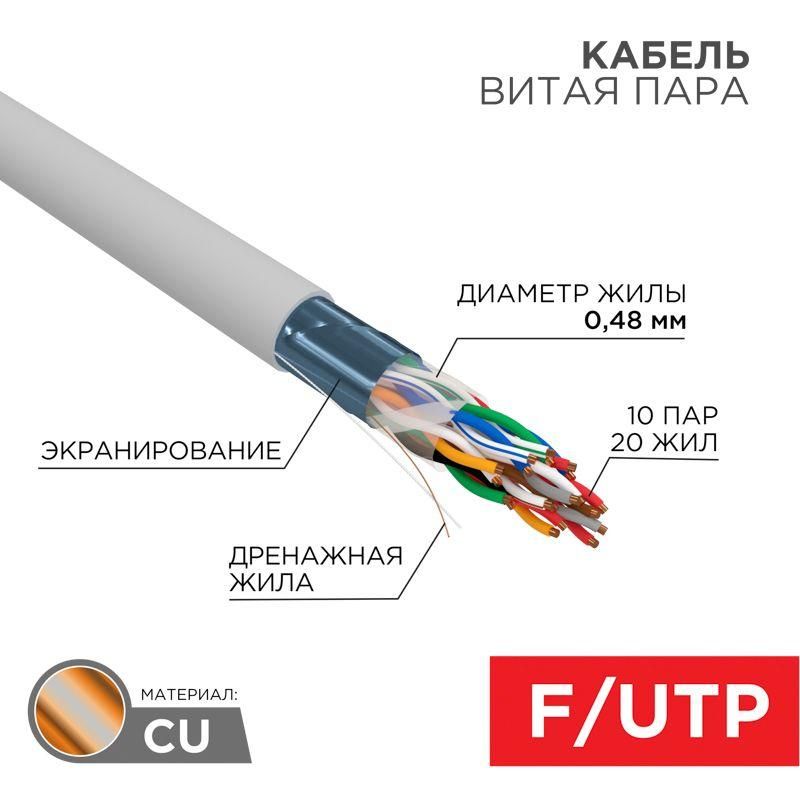

• Тип экранирования: F/UTP - фольгированная общая экранная оболочка, каждая пара неэкранирована;
• Категория: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м;
• Число пар: 10 (20 жил);
• Сечение жилы: 24 AWG (~0,2 mm²), одножильная медная токопроводящая жила;
• Изоляция жил: HDPE (высокоплотный полиэтилен) - снижает помехи между парами;
• Общий экран: алюминиевая фольга + дренажный проводник - защищает от внешних ЭМИ;
• Оболочка: ПВХ, серого цвета - устойчив к механическому воздействию, не выделяет токсичных веществ при нагреве;
• Длина бухты: 305 метров;
• Метки на оболочке: через каждый 1 метр - для быстрого отсчета длины при монтаже.

Совместимость и монтаж

Кабель совместим с RJ45-разъемами, patch-панелями, кросс-патч-кордами и коммутационным оборудованием стандарта TIA/EIA-568B. Для оконцевания используйте обжимные клещи и коннекторы, соответствующие категории 5e. Учитывайте минимальный радиус изгиба - не менее 4 диаметров кабеля (приблизительно 20–25 см). Не допускайте перегибы, скручивания и сдавливание при прокладке. Кабель можно прокладывать рядом с силовыми проводами, но лучше соблюдать расстояние минимум 15–30 см для снижения влияния помех.

Безопасность и стандарты

Произведен в соответствии с требованиями российских нормативов для внутренней прокладки. Оболочка ПВХ соответствует классу горючести по GOST 31565. Не содержит хлора и свинца, безопасен при эксплуатации в закрытых помещениях. Наличие дренажного провода позволяет эффективно заземлить экран - обязательное условие для работы F/UTP кабеля.

Преимущества

• Фольгированный экран (F/UTP) повышает устойчивость к электромагнитным помехам от освещения, двигателей и силовой сети;
• Метки через каждый метр экономят время при нарезке и диагностике трасс;
• Одножильные жилы обеспечивают стабильный контакт при обжиме и меньше подвержены усталости при многократном изгибании в местах подключения;
• Российское производство гарантирует соответствие условиям эксплуатации в условиях средней полосы России;
• Стандартная длина 305 м - оптимальна для прокладки в одном этаже или секции здания без необходимости стыковки.

Ограничения применения

• Не использовать вне помещений - ПВХ оболочка не устойчива к УФ-излучению и перепадам температур ниже –15C;
• Запрещено прокладывать вблизи открытых источников тепла (>+60C) или в местах постоянного контакта с водой;
• Не рекомендован для подключения напрямую к активному оборудованию без использования переходника или патч-корда - одножильный кабель плохо переносит частые движения;
• Не подходит для PoE++ (IEEE 802.3bt) при максимальной мощности выше 60 Вт - из-за малого сечения жилы (24 AWG) возможен перегрев.

Примеры использования

• Подключение IP-камер к NVR в офисе;
• Прокладка магистрали от серверной до рабочих мест на этаже;
• Создание локальной сети в школе или больнице;
• Связь между контроллерами и датчиками в системах автоматизации;
• Установка VoIP-телефонов в многоэтажном здании.

Практические советы

• Перед обжимом проверьте целостность всех 8 жил тестером - особенно важно при использовании длинных участков;
• При прокладке в шахтах или воздуховодах используйте кабельные лотки - так легче обслуживать и заменять кабель;
• Не забудьте заземлить дренажный провод на щите - без этого экран не работает;
• При нарезке кабеля по меткам учитывайте запас 10–15 см на обжим и подключение;
• Храните бухту в сухом месте, избегайте давления на оболочку - это предотвращает деформацию жил.
