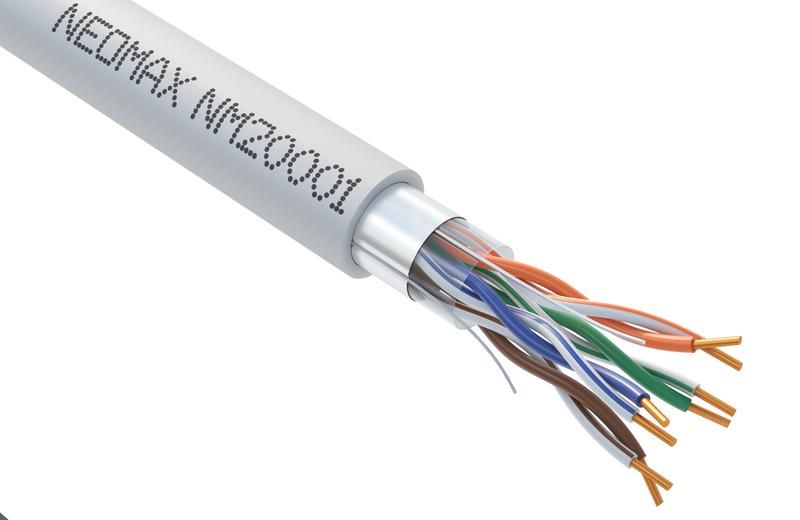

Кабель витая пара F/UTP кат.5E 4х2х24AWG (0.52мм) solid CU PVC сер. (NM20001) (уп.305м) NEOMAX 109687

Кабель витая пара F/UTP категории 5E от NEOMAX, артикул 109687, предназначен для передачи данных в локальных сетях до 1 Гбит/с. Его конструкция с экранированной оболочкой и твердой медью обеспечивает устойчивую работу в условиях электромагнитных помех, особенно в промышленных и офисных средах.

Назначение и область применения

Кабель NEOMAX 109687 используется для создания проводных компьютерных сетей: Ethernet, IP-камер, VoIP-телефонии, систем автоматизации. Подходит для стационарной прокладки внутри зданий - в кабельных каналах, под потолком, за стенами. Не рекомендован для наружного монтажа или прокладки под землей.

Технические характеристики

• Тип экрана: F/UTP - фольгированная оболочка вокруг всех пар, каждая пара неэкранирована
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с при длине до 100 метров
• Строение: 4 пары, 2 жилы в каждой (4x2)
• Сечение жилы: 24 AWG (диаметр 0.52 мм)
• Материал жил: твердая медь (solid copper) - для постоянной прокладки, не гибкий
• Изоляция: ПВХ - огнестойкая, не выделяет токсичных веществ при нагреве
• Длина бухты: 305 метров

Совместимость и монтаж

Кабель совместим со всеми RJ45-разъемами, patch-панелями и коммутаторами стандарта 10/100/1000BASE-T. Для монтажа используйте инструменты для обжима и тестирования. Учитывайте минимальный радиус изгиба - не менее 4 диаметров кабеля (≈20–25 мм). Не перегибайте и не растягивайте при укладке. Жилы твердые - не подходят для частых перемещений или гибких шнуров.

Безопасность и стандарты

Соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5E. Материал ПВХ соответствует нормам пожарной безопасности для внутренней прокладки. Экран из алюминиевой фольги снижает влияние внешних помех, но не заменяет заземление - обязательно подключите экран к заземленному оборудованию.

Преимущества

• Фольгированный экран (F/UTP) эффективно защищает от электромагнитных помех от люминесцентных светильников, двигателей, силовых кабелей
• Твердая медная жила обеспечивает стабильную передачу сигнала на длинных участках
• ПВХ-оболочка устойчива к механическому воздействию и температурным колебаниям в помещении
• Упаковка 305 м оптимальна для крупных проектов - минимизирует количество стыков

Ограничения применения

• Не использовать вне помещений - ПВХ не устойчив к УФ-излучению и перепадам температур
• Не применять в качестве гибкого кабеля - твердая жила ломается при многократном изгибе
• Экран требует правильного заземления; при отсутствии заземления эффект защиты снижается
• Подходит только для сетей до 1 Гбит/с - для 10 Гбит/с нужна категория 6A или выше

Примеры использования

• Разводка сети в офисе: от серверной до рабочих мест через потолочные каналы
• Подключение IP-камер в коридорах и кабинетах
• Связь между контроллерами PLC и HMI-терминалами на заводе
• Обустройство телефонной системы на базе VoIP

Практические советы

• Перед обжимом проверьте целостность жил тестером - твердая медь легко повредить при неправильной зачистке
• При прокладке рядом с силовыми кабелями соблюдайте расстояние не менее 30 см, чтобы избежать наводок
• Для длинных трасс (более 80 м) проверяйте уровень затухания - лучше использовать качественные разъемы и панели
• Запасайте 5–10% длины на запуск и исправление ошибок - особенно при скрытой прокладке
• На бухте указано направление намотки - при использовании с катушки следите, чтобы кабель не закручивался
