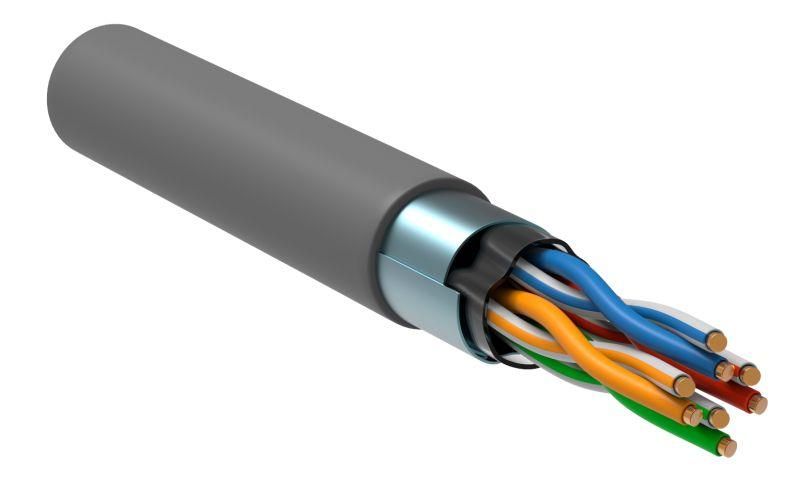

Кабель витая пара F/UTP кат.5E 4х2х0.52 LSZH сер. (уп.305м) РФ/Т ITK LC1-C5E04-321-T-P-R IEK

Кабель витая пара F/UTP кат. 5E 4х2х0.52 LSZH серый 305м нг(А)-HF от бренда ITK (IEK) предназначен для передачи данных в локальных сетях с повышенными требованиями к пожарной безопасности и защите от электромагнитных помех. Артикул lc1-c5e04-321-t-p-r соответствует стандартам ГОСТ и международным нормам, обеспечивая надёжную работу в офисах, школах, больницах и других общественных зонах.

Назначение и область применения

Кабель витая пара F/UTP кат. 5E 4х2х0.52 LSZH серый 305м нг(А)-HF используется для создания структурированных кабельных систем - в том числе для магистральных и горизонтальных участков сети. Подходит для прокладки внутри помещений: в каналах, лотках, под потолком, в перегородках. Часто применяется в объектах с большим количеством людей - школах, больницах, торговых центрах, административных зданиях. Также подходит для подключения IP-камер, телефонии, терминалов и другого оборудования, работающего по протоколам Ethernet, Fast Ethernet и 2.5 Gigabit Ethernet.

Технические характеристики

• Количество жил: 8 (4 пары)
• Материал проводника: медицинская медь, однопроволочная конструкция
• Диаметр проводника: 0,52 мм (AWG 24)
• Номинальное сечение: 0,21 кв.мм
• Экран: фольгированный (F/UTP) - одна общая фольга вокруг всех пар
• Изоляция жил: полиэтилен высокой плотности (HDPE)
• Оболочка: полимерная композиция без галогенов (LSZH), низкое дымо- и газовыделение
• Цвет оболочки: серый
• Тип скрутки: повив (скрученные пары)
• NVP (скорость распространения сигнала): 69%
• Рабочая температура: от –60 C до +70 C
• Длина бухты: 305 метров
• Пожарная безопасность: индекс П1б.8.1.2.1, соответствие ГОСТ 31565-2012

Совместимость и монтаж

Кабель витая пара F/UTP кат. 5E совместим со всеми стандартными RJ45-разъёмами, patch-панелями, коммутаторами и активным оборудованием, поддерживающими Ethernet до 2.5 Gbps. Для монтажа рекомендован внутренний способ - в кабель-каналах, лотках, подвесных потолках. Не допускается прокладка на улице или в условиях постоянного воздействия влаги - кабель не имеет водонепроницаемой защиты. При установке соблюдайте минимальный радиус изгиба - не менее 4 диаметров кабеля (около 20–25 мм). Экран F/UTP требует правильного заземления на одном конце (обычно на стороне сервера или коммутатора) для эффективной защиты от помех.

Безопасность и стандарты

Кабель соответствует следующим нормативам: ГОСТ 54429-2011, ГОСТ 31565-2012, ISO/IEC 11801, EN 50173-1, TIA/EIA-568-C.2. Индекс пожарной безопасности П1б.8.1.2.1 означает, что при возгорании материал не поддерживает горение, выделяет мало дыма и не содержит токсичных галогенов - это важно для эвакуации в закрытых помещениях. Сертифицирован для использования в местах с массовым пребыванием людей.

Преимущества

• Фольгированная защита (F/UTP) снижает влияние внешних электромагнитных помех - особенно актуально рядом с силовыми кабелями или оборудованием.
• Оболочка LSZH предотвращает выделение ядовитых газов при нагреве - повышает безопасность в случае пожара.
• Высококачественная медная жила диаметром 0,52 мм обеспечивает стабильную передачу сигнала и совместимость с большинством стандартов.
• Производство в России - гарантия доступности запасов и быстрой замены.
• Чёткая маркировка через каждые 0,5 м позволяет легко определять длину при монтаже.
• Поддержка скоростей до 2.5 Gbps - достаточна для современных IP-систем, видеонаблюдения и VoIP.

Ограничения применения

• Не предназначена для наружной прокладки - отсутствует защита от UV-излучения, влаги и механических нагрузок.
• Не подходит для прямой укладки в землю или в бетон - требуется защитная труба или канал.
• Экран F/UTP требует обязательного заземления; при неправильном подключении эффект защиты может свестись к нулю.
• Не рекомендуется использовать в средах с постоянными вибрациями или частыми изгибами - однопроволочные жилы хрупче многопроволочных.
• Максимальная рабочая длина сегмента - 100 метров (по стандарту Ethernet); более длинные трассы требуют активного оборудования (повторителей, коммутаторов).

Примеры использования

• Прокладка в офисе от распределительного щита к рабочим местам сотрудников.
• Связь между камерами наблюдения и NVR-сервером в учебном заведении.
• Подключение точек Wi-Fi Access Point в многоэтажном здании.
• Локальная сеть в больнице для работы с электронными картами пациентов.
• Горизонтальные трассы в системе “умного дома” - от контроллеров к датчикам и интерфейсам.

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - даже незаметные повреждения могут вызвать потерю связи.
• При использовании F/UTP всегда заземляйте экран только на одной стороне - обычно на стороне активного устройства, чтобы избежать контуров заземления.
• Учитывайте посадочный диаметр 0,52 мм при выборе коннекторов - не все дешёвые RJ45 подходят для однопроволочных жил.
• Для тестирования используйте кабельный анализатор - он покажет наличие ошибок скручивания, шума и затухания сигнала.
• Храните бухты в сухом месте, избегая прямого солнечного света - даже LSZH-оболочка со временем может деградировать под УФ.
• При прокладке нескольких кабелей в одном лотке сохраняйте расстояние минимум 5 см от силовых кабелей - это снижает риск наводок.
