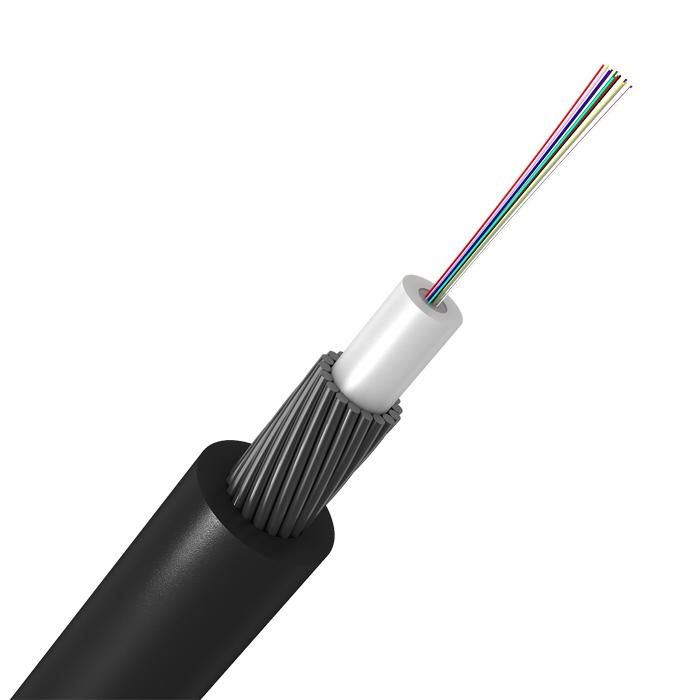

Кабель волоконно-оптический 9/125 одномодовый. 8 волокна. loose tube. бронированный стальными проволоками. для внешней прокладки. в грунт (-40C ~ +70). PE. черный - STW-9-01x08-ARM-SW-PE-OUT Cabeus 11222c

Кабель волоконно-оптический 9/125 одномодовый Cabeus stw-9-01x08-arm-sw-pe-out предназначен для наружной прокладки в грунт и других агрессивных средах - обеспечивает надёжную передачу сигнала на большие расстояния благодаря одному модулю с восемью волокнами и бронированной конструкцией.

Назначение и область применения

Кабель волоконно-оптический 9/125 одномодовый Cabeus stw-9-01x08-arm-sw-pe-out используется там, где требуется высокая помехоустойчивость, большая пропускная способность и долгий срок службы. Подходит для прокладки в земле, кабельных каналах, трубах, лотках, тоннелях, коллекторах, на мостах и эстакадах. Применяется в сетях связи, телекоммуникациях, системах видеонаблюдения, автоматизации промышленных объектов и энергетике.

Технические характеристики

• Тип волокна: одномодовое, 9/125 мкм
• Количество волокон: 8
• Конструкция: Loose Tube - волокна свободно расположены внутри модуля
• Защита от влаги: гидрофобный гель заполняет пространство вокруг волокон и между бронирующими проволоками
• Броня: стальные проволоки, спирально намотанные поверх оптического модуля
• Оболочка: полиэтиленовая, чёрного цвета
• Рабочий температурный диапазон: -40…+70 C
• Назначение: для наружной прокладки, включая прямую закладку в грунт

Совместимость и монтаж

Кабель совместим с любыми стандартными оптическими терминалами, сплиттерами и коммутационными панелями, использующими SC, LC, FC или ST-разъёмы. Для монтажа требуются специализированные инструменты: стриппер для оптики, сварщик для стыковки волокон, тестер OTDR. Броня позволяет выдерживать механические нагрузки при прокладке, но не предназначена для частых изгибов - минимальный радиус изгиба при монтаже - не менее 20 диаметров кабеля. Перед заделкой концов необходимо удалить броню и гель, соблюдая технологию подготовки волокон.

Безопасность и стандарты

Конструкция соответствует требованиям к кабелям для наружной прокладки: защищает от влаги, перепадов температур и механических повреждений. Полиэтиленовая оболочка устойчива к УФ-излучению и химически активным почвам. Нет данных о сертификатах - рекомендуется проверять соответствие местным нормам (ГОСТ, СП, ТР ЕАЭС) при проектировании.

Преимущества

• Стальная броня предотвращает повреждение при рытье, давлении грунта и воздействии животных
• Гидрофобный гель исключает проникновение воды внутрь кабеля даже при длительном контакте с влажной средой
• Loose Tube-конструкция снижает напряжение на волокнах при изменении температуры и деформациях кабеля
• Чёрный полиэтилен устойчив к выгоранию на солнце и долговечен в открытых условиях
• Восьмиволоконная компоновка даёт запас по пропускной способности для будущего масштабирования сети

Ограничения применения

• Не предназначен для внутренней прокладки в помещениях - жесткая броня усложняет маршрутизацию и увеличивает вес
• Запрещён прямой контакт с острыми предметами - броня может быть повреждена при некорректной прокладке
• Не рассчитан на постоянное погружение в воду - хотя герметичен, не является подводным кабелем
• Требует профессиональной обработки концов - самопроизвольная установка без сварки и тестирования невозможна
• Максимальная рабочая температура +70 C - не использовать рядом с источниками тепла выше этого значения

Примеры использования

• Подключение базовой станции мобильной связи к центральному узлу через городскую перегородку
• Прокладка между производственными корпусами на заводе с использованием траншей
• Связь между камерами наблюдения на протяжённой автодороге или железнодорожном участке
• Интервал между пунктами контроля в системе умного города - уличные камеры, светофоры, датчики

Практические советы

• Перед закупкой убедитесь, что посадочные диаметры муфт и распределительных коробок подходят под диаметр кабеля - он больше обычных неметаллизированных аналогов
• При прокладке в грунт используйте песчаные подушки и защитные плиты - они продлевают жизнь броне
• Не допускайте растяжения кабеля во время монтажа - броня не компенсирует механическое натяжение
• Храните катушки в сухом месте, избегая прямого солнечного света - даже прочный PE со временем стареет
• Учитывайте, что масса одного метра кабеля значительно выше неметаллизированных вариантов - потребуется усиленная система подвеса при горизонтальной прокладке
