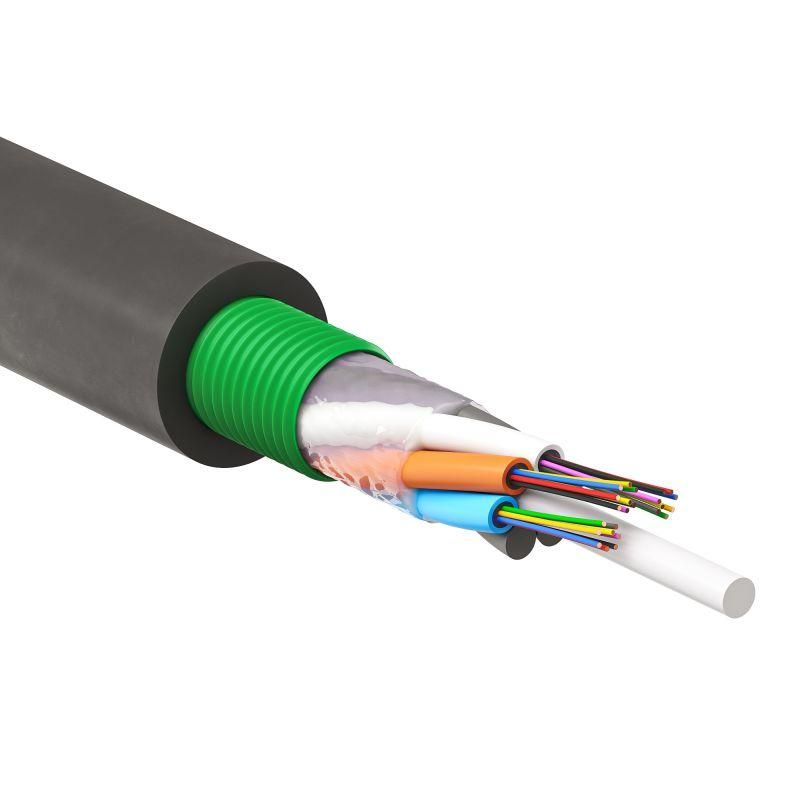

Кабель волоконно-оптический модульный бронир. стальной гофрированной лентой для прокладки в канализаци нг(А)-HF 12 ОВ категория OS2 (G.652.D) 27кН DKC RNCTMT9C1201 ДКС

Кабель волоконно-оптический модульный бронированный стальной гофрированной лентой для прокладки в канализаци нг(А)-HF 12 ОВ категории OS2 (G.652.D) 2.7 кН от DKC (ДКС) предназначен для надёжной передачи сигналов в сложных условиях прокладки - особенно там, где есть риск механических повреждений, влаги или высоких нагрузок. Артикул rnctmt9c1201 обеспечивает совместимость с современными сетями связи и соответствует требованиям промышленного и городского оснащения.

Назначение и область применения

Этот кабель используется для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, а также внутри зданий. Подходит для создания магистральных и распределённых оптоволоконных сетей в городах, на промышленных объектах, в транспортной инфраструктуре и системах безопасности. Бронированная конструкция делает его идеальным выбором для мест с повышенным риском механических воздействий, включая участки с возможностью давления, перегибов или доступа животных.

Технические характеристики

• Количество волокон: 12 штук, тип OS2 (G.652.D) - оптимизирован для длинных дистанций и высоких скоростей передачи данных (до 100 Гбит/с и более).
• Бронирование: стальная гофрированная лента - защищает от ударов, сдавливания и грызунов.
• Наружный диаметр: 11,2 мм - позволяет легко помещать кабель в стандартные каналы и рукава.
• Минимальный радиус изгиба: 112 мм как при монтаже, так и при эксплуатации - снижает риск потерь сигнала при укладке.
• Прочность на растяжение: до 2,7 кН - допустимая максимальная нагрузка при протяжке, не вызывающая повреждения волокон.
• Оболочка: полиолефин, свободен от галогенов (HF), не распространяет горение (EN 60332-3-24), с низким дымовыделением - безопасен при возгорании.
• Гидрозащита: продольная и радиальная водоблокировка + гидрофобный гель внутри модулей - предотвращает проникновение воды даже при длительном контакте.
• Устойчивость к УФ: да - можно использовать на открытых участках без дополнительной защиты.
• Цвет оболочки: черный - маскирует кабель в окружающей среде и снижает нагрев от солнца.

Совместимость и монтаж

Кабель совместим с любыми стандартными оптическими терминалами, сплиттерами и коммутационными панелями, использующими SC/LC/APC/UPC-коннекторы. Для монтажа требуется использование специализированных инструментов: тянущих устройств с контролем усилия, роликов и направляющих. Кабель имеет встроенную разгрузку натяжения и компенсатор натяжения - они позволяют равномерно распределить нагрузку и избежать перегрузки волокон при затяжке. Не рекомендуется применять обычные металлические хомутики или жёсткие фиксаторы - они могут деформировать броню. Прокладка должна выполняться с соблюдением минимального радиуса изгиба 112 мм.

Безопасность и стандарты

• Соответствие EN 60332-3-24 - класс огнестойкости для групповой прокладки кабелей.
• Отсутствие галогенов (HF) - при горении не выделяются токсичные газы, что важно для закрытых помещений и метро.
• Высокая степень герметизации (продольная и радиальная водоблокировка) - гарантирует работу в сырых и подземных условиях.
• Стандарт G.652.D - подтверждает соответствие международным требованиям к однорежимному волокну для долгосрочных сетей.

Преимущества

• Броня из гофрированной стали обеспечивает превосходную защиту от механических повреждений без увеличения веса.
• Гидрофобный гель и двойная водоблокировка исключают проникновение влаги - кабель работает даже после частичного затопления.
• Полиолефиновая оболочка устойчива к УФ, химическим веществам и температурным перепадам - срок службы превышает 25 лет.
• Компоновка с центральным силовым элементом и свободно уложенными модулями минимизирует потери при изгибах и температурных изменениях.
• Интегрированные компенсаторы и разгрузка натяжения снижают риск аварий при монтаже в труднодоступных местах.

Ограничения применения

• Не предназначен для прямой прокладки в почве без дополнительной защиты (например, в бетонных трубах или гофрокоробах).
• Запрещается резко перегибать кабель ниже 112 мм - это вызывает микротрещины в волокнах и потерю сигнала.
• Не следует использовать в качестве несущего элемента для других кабелей или оборудования - он рассчитан только на собственную нагрузку до 2,7 кН.
• При использовании в условиях постоянного погружения в воду (более 1 м глубиной) требуются дополнительные проверки герметичности.

Примеры использования

• Подключение базовых станций мобильной связи через городскую канализацию.
• Прокладка сети в тоннелях метрополитена - благодаря HF-оболочке и огнестойкости.
• Связь между корпусами промышленного комплекса по мостам и эстакадам - устойчивость к УФ и вибрации.
• Автоматизация заводских линий с высоким уровнем помех - броня защищает от ЭМИ.
• Системы видеонаблюдения в подземных парковках - герметичность и прочность обеспечивают бесперебойную работу.

Практические советы

• Перед монтажом всегда проверяйте целостность концов кабеля - наличие повреждений оболочки или брони недопустимо.
• Используйте тянущую ленту с напряжением не выше 2,7 кН; лучше применять динамометр для контроля.
• При прохождении через острые углы или переходы - обязательно используйте мягкие вставки или пластиковые направляющие.
• При прокладке в одном канале с другими кабелями - сохраняйте зазоры для теплоотвода, чтобы избежать перегрева.
• При необходимости резки кабеля - применяйте только профессиональные инструменты для оптоволокна, не используйте ножницы или плоскогубцы.
• Храните кабель в оригинальной упаковке, в сухом месте при температуре от –20C до +50C - не допускайте намокания или заморозки.
