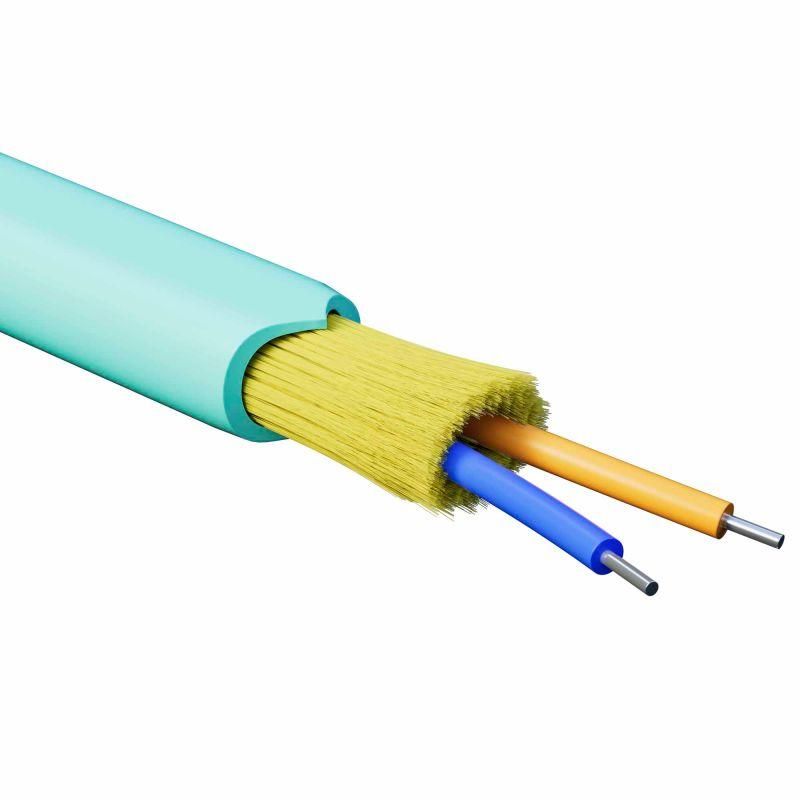

Кабель волоконно-оптический распределительный арамидные упрочняющие нити для внутренней прокладки нг(А)-HF 2 ОВ категория OM3(G.651.1) плотный буфер 0.4кН барабан 500м DKC RNDT3C2AQ01-E ДКС

Кабель волоконно-оптический распределительный DKC RAM telecom с арамидными упрочняющими нитями и двумя оптоволоконными элементами категории OM3 предназначен для внутренней прокладки в зданиях с повышенными требованиями к пожарной безопасности. Благодаря плотному буферу и негорючему покрытию (NG(A)-HF) он обеспечивает надежную передачу сигнала на скоростях до 10 Гбит/с на расстояния до 300 метров.

Назначение и область применения

Кабель волоконно-оптический распределительный DKC RAM telecom используется для создания внутриздательских сетей связи: между этажами, в серверных помещениях, системах видеонаблюдения, автоматизации зданий и централизованном управлении оборудованием. Подходит для прокладки в кабельных каналах, лотках, трубах и воздуховодах. Не применяется для наружной установки или подземного монтажа.

Технические характеристики

• Тип оптоволокна: OM3 (G.651.1) - многомодовое, оптимизированное для работы на длине волны 850 нм
• Количество оптоволоконных элементов: 2
• Тип буфера: плотный - защищает волокно от механических воздействий и изгибов
• Упрочнение: арамидные нити - обеспечивают прочность на растяжение без увеличения диаметра
• Разрывная нагрузка: 0,4 кН (40 кг силы) - предельная нагрузка при монтаже
• Горючесть: НГ(A)-HF - не распространяет горение, малое выделение дыма и галогенов при нагреве
• Длина на барабане: 500 м

Совместимость и монтаж

Кабель совместим со всеми стандартными оптическими терминалами, patch-panel’ами и трансиверами типа SFP/SFP+ для OM3. Для оконцевания используются SC/LC-коннекторы с полировкой UPC/APC. Монтаж допускается только при радиусе изгиба не менее 10×диаметра кабеля (приблизительно 15–20 см). Не рекомендуется перегибать или затягивать кабель в хомутах с усилием выше 0,4 кН - возможна потеря светового сигнала.

Безопасность и стандарты

Изготовлен в соответствии с требованиями к материалам для внутренних коммуникаций в зданиях: класс пожарной опасности НГ(A)-HF соответствует нормам РФ и ЕС для помещений с высокой плотностью людей (офисы, больницы, школы). Отсутствие галогенов снижает риск образования едких газов при возгорании.

Преимущества

• Высокая механическая прочность благодаря арамидным нитям - позволяет протягивать кабель через сложные трассы без повреждения волокон
• Плотный буфер защищает волокна от давления и деформаций при укладке в лотках
• Малый вес и компактность - удобство при работе в ограниченных пространствах
• Поддержка скорости до 10 Гбит/с на 300 м - достаточна для современных LAN и SAN-сетей

Ограничения применения

• Не предназначена для внешней прокладки - отсутствует водо- и UV-защита
• Не подходит для прямого закапывания или прокладки в сырых средах
• Максимальная рабочая температура - +60C; при более высоких температурах возможно снижение качества сигнала
• Не рекомендуется использовать в местах постоянного контакта с острыми кромками металлических конструкций

Примеры использования

• Связь между серверными шкафами на одном этаже офисного здания
• Подключение камер видеонаблюдения к центральному регистратору в учебном корпусе
• Автоматизация лифтовых систем в многоэтажном жилом доме
• Объединение точек доступа Wi-Fi в медицинском учреждении

Практические советы

• Перед прокладкой проверьте минимальный радиус изгиба - используйте направляющие ролики при протяжке
• Не забудьте оставить запас кабеля около 1–1,5 м у каждого конца для последующего оконцевания
• При использовании нескольких кабелей на одной трассе соблюдайте интервал между ними - минимум 5 см для снижения взаимного влияния
• Для тестирования после монтажа примените OTDR-тестер с длиной импульса 100 нс - это точно покажет потери на спlice и connectors
• Храните кабель в оригинальной упаковке при температуре от –10C до +40C - избегайте перепадов влажности
