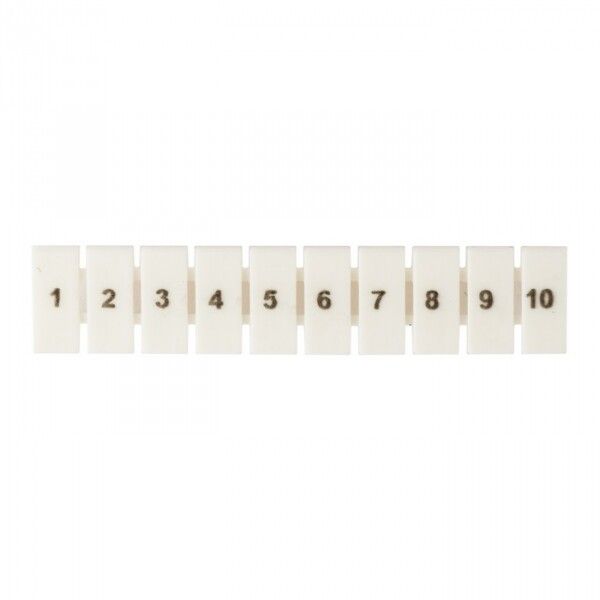

Маркеры для JXB-ST 4 с нумерацией 1-10 (100 шт.) EKF PROxima | zb-st-4-1-10

Маркеры для клеммных соединений JXB-ST 4 с нумерацией 1-10 (100 шт.) от EKF позволяют четко идентифицировать каждую клемму в распределительном щите. Комплект из 100 маркеров с цифрами от 1 до 10 совместим с клеммными колодками серии JXB-ST и обеспечивает удобную нумерацию при монтаже и обслуживании.

Назначение и область применения

Маркеры для клеммных соединений JXB-ST 4 с нумерацией 1-10 (100 шт.) применяются для обозначения клемм в самозажимных колодках серии JXB-ST. Они нужны для быстрой идентификации проводников в распределительных щитах - особенно когда используется несколько одинаковых по сечению проводов. Удобны при сборке, диагностике и ремонте электроустановок в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Тип изделия: Маркер для клеммных соединений
• Размер модуля: 5,6 мм - соответствует шагу клемм JXB-ST
• Маркировка: Цифры от 1 до 10 (по 10 штук каждого номера)
• Направление кодирования: Горизонтальное - надпись читается параллельно направлению установки клеммы
• Цвет: Белый - контрастно выделяется на фоне серых или желто-зеленых клемм
• Гарантийный срок: 84 месяца
• Количество в комплекте: 100 штук

Совместимость и монтаж

Маркеры для клеммных соединений JXB-ST 4 с нумерацией 1-10 (100 шт.) подходят исключительно для клеммных колодок серии JXB-ST от EKF. Устанавливаются вручную: просто вставляются в специальные пазы на корпусе клеммы после подключения провода. Не требуют инструментов. Совместимы с клеммами всех типоразмеров JXB-ST, включая 4-, 6-, 10- и 16-мм модели. Не подходят для других серий клемм, даже если они имеют аналогичный шаг.

Преимущества

• Четкая нумерация снижает риск ошибок при подключении и последующем обслуживании
• Устойчивы к механическому воздействию - не деформируются при нормальном обращении
• Не выгорают и не теряют цвет при длительной работе в щитах
• Изготовлены из того же материала, что и клеммы - обеспечивают долговечность и совместимость
• Комплект из 100 штук позволяет использовать маркеры многократно при переоборудовании щитов

Ограничения применения

• Не предназначены для внешней эксплуатации - не защищены от влаги и пыли
• Не работают с клеммами других производителей, кроме EKF серии JXB-ST
• Не рекомендованы для использования в условиях постоянного воздействия химических растворов или масел
• Не заменяют функциональные метки (например, L/N/PE) - дополняют их, но не являются основным обозначением

Примеры использования

• Обозначение входящих и выходящих фаз в групповых автоматах
• Нумерация нулевых и заземляющих клемм в этажных щитах
• Идентификация проводов на конвейерах, станках и системах автоматизации, где много однотипных соединений
• Создание схем подключения в учебных центрах и мастерских

Практические советы

• Перед установкой маркеров проверьте, чтобы клемма была правильно заполнена - маркер нельзя вставить поверх плохо затянутого провода
• Используйте маркеры с номерами в порядке подключения - например, слева направо или сверху вниз - так проще составить схему
• Для больших щитов с более чем 10 клеммами используйте несколько комплектов или комбинируйте с буквенными маркерами
• Храните лишние маркеры - они часто нужны при доработке схемы или замене поврежденных элементов
• Посадочный размер 5,6 мм точно соответствует стандартному шагу JXB-ST - не пытайтесь адаптировать их под другие системы
