Кабельная муфта (3П+3Б)СПТ-10-35/50 (Б) - 74017 КВТ

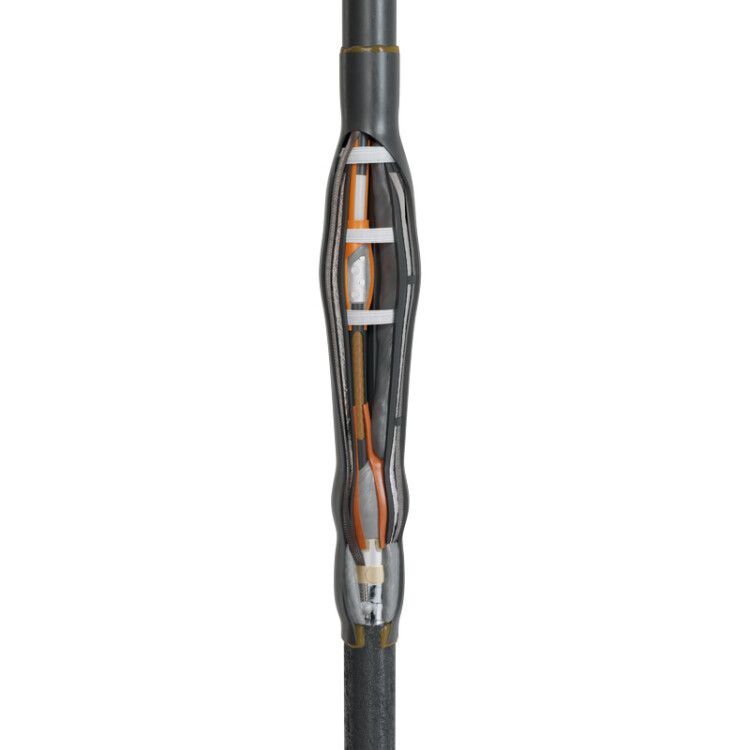

Муфта кабельная соединительная (3П+3Б)СПТ-10-35/50 (Б) с болтовыми соединителями от КВТ предназначена для надёжного соединения силовых кабелей с бумажной и пластиковой изоляцией на напряжение до 10 кВ. Применяется там, где требуется прочное, герметичное и долговечное соединение - например, при ремонте или модернизации кабельных линий в подземных коллекторах, трансформаторных подстанциях или промышленных объектах.

Назначение и область применения

Муфта (3П+3Б)СПТ-10-35/50 (Б) используется для соединения трёхжильных кабелей двух типов:

• с изоляцией из сшитого полиэтилена (например, АПвВ, АПвПу, ААБл)
• с бумажной маслопропитанной изоляцией и металлической оболочкой (например, АСБл, ААШв, АСБГ)

Работает на номинальном напряжении 6–10 кВ. Подходит для прокладки в земле, каналах, туннелях и других закрытых помещениях. Не применяется для открытой прокладки без защиты от механических повреждений и УФ-излучения.

Технические характеристики

• Количество жил: 3 фазные + 3 заземляющих (3П+3Б)
• Номинальное сечение проводника: 35–50 мм2
• Номинальное напряжение: 6/10 кВ
• Тип подключения: болтовое соединение с внутренними стопорными перегородками
• Тип изделия: термоусаживаемая муфта
• Способ монтажа: нагрев термоусадочных элементов горелкой
• Экранирование: концентрическое, с восстановлением экрана алюминиевой лентой и перемычкой
• Тип изоляции кабеля: бумажная и пластиковая (сшитый полиэтилен)
• Материал изоляции: пропитанная бумажная изоляция (для совмещаемых кабелей)
• Состав: безгалогеновый полиолефин (HF=Halogen Free)
• Диапазон внешних диаметров кабеля: 45 мм (соответствует кабелям указанного сечения)
• Диапазон рабочих температур: от –50 C до +50 C
• Нормативный документ: ТУ 3599-047-97284872-2011

Совместимость и монтаж

Муфта (3П+3Б)СПТ-10-35/50 (Б) совместима с кабелями следующих типов: АПвВ, АПвПу, АПвПуг, АПвПг, АПвП2г, АПвПу2г, АПвБП, АПвБВ, ААБл, АСБл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв.

Монтаж выполняется в несколько этапов:

1. Подготовка кабелей: зачистка изоляции и полупроводящих экранов до требуемых длин.
2. Установка болтовых соединителей - три штуки в комплекте, каждый с внутренней стопорной перегородкой.
3. Обмотка соединителей герметиком для устранения микрозазоров и выравнивания электрического поля.
4. Надевание термоусаживаемых трубок выравнивания напряжённости - обеспечивают равномерное распределение поля вокруг среза экрана.
5. Надевание защитного кожуха с термоплавким клеем внутри - после прогрева клей активируется и создаёт герметичный слой.
6. Восстановление экрана: алюминиевая лента + медная перемычка между оболочками кабелей.

Необходимый инструмент: пропановая горелка ПГ (КВТ), набор для срыва головок болтов НМБ-6 (КВТ), инструменты для зачистки кабеля.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническому условию ТУ 3599-047-97284872-2011. Все полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных газов. Конструкция исключает использование термоусаживаемых перчаток в корне разделки - снижает риск ошибок при монтаже и увеличивает надёжность изоляции.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею и герметику на болтовых соединителях.
• Стабильная работа в широком диапазоне температур - от Arctic до жаркого климата.
• Равномерное распределение электрического поля за счёт специальных трубок - снижает риск пробоя.
• Восстанавливается как электрический, так и механический экран - сохраняет целостность системы заземления.
• Отсутствие галогенов делает изделие безопаснее при аварийных ситуациях.
• Компоненты стандартизированы и сертифицированы - минимизация рисков некорректной сборки.

Ограничения применения

• Не предназначен для работы выше 10 кВ - применение на более высоких напряжениях недопустимо.
• Не рекомендован для установки в условиях постоянного воздействия прямого солнечного света - материал полиолефин чувствителен к УФ.
• Требуется точное соблюдение диаметра кабеля - 45 мм +- допуск; при большем диаметре возможна потеря герметичности.
• Запрещено использовать без профессионального инструмента - особенно для срыва болтовых наконечников.
• Не подходит для временного или мобильного подключения - только для капитального соединения.

Примеры использования

• Ремонт повреждённого участка кабельной линии 10 кВ в городском кабельном коллекторе.
• Соединение нового кабеля АПвПу с существующей линией АСБл при модернизации питания цеха.
• Устройство ответвления от основной трассы к трансформаторной подстанции.
• Замена старого соединения в подземной камере тепловой сети.

Практические советы

• Перед монтажом проверьте внешний диаметр обоих кабелей - он должен точно соответствовать 45 мм. Отклонение даже на 2–3 мм может нарушить герметичность.
• Не экономьте на времени подготовки: качественная зачистка экрана - половина успеха. Оставшиеся частицы полупроводника вызывают локальные перепады потенциала.
• При работе с болтовыми соединителями всегда используйте герметик и набор НМБ-6 - без них невозможно добиться нужного контакта и избежать коррозии.
• Прогревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей под усадкой.
• После завершения монтажа проведите визуальный осмотр: клей должен полностью заполнить все щели, а усадочные элементы - плотно прилегать к кабелю без складок.
