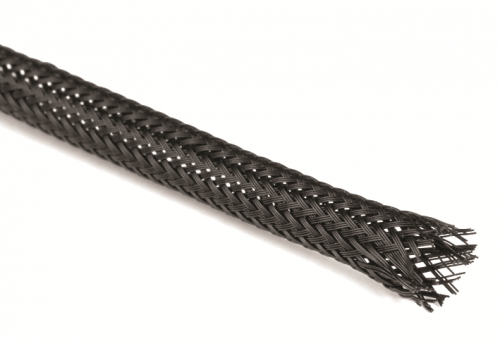

Кабельная оплетка из полиамида 20-32мм | GTRPA-20 DKC ДКС

Кабельная оплетка DKC (ДКС) артикул gtrpa-20 предназначена для защиты и сборки кабелей в жгуты, обеспечивая механическую прочность и долговечность при открытой прокладке. Изготовлена из полиамида 6.6, выдерживает нагрузки на растяжение и изгиб, сохраняя форму даже при сложных маршрутах.

Назначение и область применения

Оплетка DKC gtrpa-20 используется для защиты групп кабелей от перетирания, истирания, воздействия внешних факторов и случайного зацепления. Подходит для формирования жгутов в электрооборудовании, автоматизации, транспорте, промышленных станках и системах управления. Применяется там, где требуется гибкая, легкая и долговечная оболочка вместо жестких трубок или хомутиков.

Технические характеристики

• Материал: полиамид 6.6 (PA6.6) — высокая прочность, термостойкость, устойчивость к химикатам
• Наружный диаметр: 40 мм — позволяет свободно помещать пучки кабелей до этого размера
• Номинальный диаметр: 20 мм — рекомендуемый внутренний диаметр для комфортного надевания на кабели
• Цвет: черный — маскирует загрязнения, подходит для промышленной среды
• Класс воспламеняемости UL94: V2 — самозатухающий материал, не распространяет пламя
• Отсутствие галогенов — безопасна при горении, не выделяет токсичных паров
• Устойчивость к УФ-излучению — не трескается и не выцветает на солнце
• Покрытие: необработанная — поверхность матовая, без смазки или антистатического покрытия
• Монтаж: открытый — не требует герметизации, применяется в сухих и чистых помещениях

Совместимость и монтаж

Оплетка DKC gtrpa-20 легко надевается на готовые кабельные жгуты благодаря эластичной плетеной структуре. Для фиксации используются пластиковые хомутики, металлические зажимы или клеевые ленты — оплетка не имеет собственного механизма крепления. Диапазон рабочего температурного режима: от –40°C до +125°C. Не рекомендуется применять в условиях постоянного контакта с острыми кромками или вибрационными нагрузками выше нормы.

Безопасность и стандарты

• Соответствует классу горючести UL94 V2 — соответствует требованиям безопасности для промышленного оборудования
• Галоген-free — экологически безопасна, подходит для закрытых пространств с людьми
• Устойчива к УФ — не требует дополнительной защиты при использовании на открытом воздухе

Преимущества

• Высокая гибкость — легко принимает любую форму жгута, включая изгибы и спирали
• Эластичность — растягивается поперечно, позволяя компактно укладывать кабели различного диаметра
• Легкий вес — не нагружает конструкцию, в отличие от металлических рукавов
• Долговечность — полиамид 6.6 не стареет, не расслаивается, служит десятки лет
• Простота установки — не требует специальных инструментов, монтируется вручную

Ограничения применения

• Не предназначен для герметичной защиты — не препятствует попаданию воды, пара или пыли в глубину жгута
• Не выдерживает прямого контакта с расплавленным металлом, открытым пламенем или высокими температурами свыше 125°C
• Не рекомендуется для использования в агрессивных химических средах (щелочи, растворители)
• Плотность плетения не гарантирует защиту от мелкой пыли — для IP65+ нужна дополнительная оболочка

Примеры использования

• Защита кабелей управления на станках ЧПУ
• Сборка жгутов в системах автоматизации и робототехники
• Обмотка силовых и сигнальных кабелей в щитовых шкафах
• Прокладка кабелей в цехах пищевой, фармацевтической и автомобильной промышленности
• Изоляция проводов на оборудовании, работающем на открытом воздухе (например, освещение, камеры наблюдения)

Практические советы

• Выбирайте оплетку с запасом по диаметру: если суммарный диаметр кабелей 30 мм, используйте 40 мм — так проще одеть и не повредить жилы
• Перед монтажом проверьте, чтобы все кабели были правильно уложены — после надевания оплетки DKC gtrpa-20 изменить расположение будет сложно
• Для частых перемещений жгута используйте дополнительные точки крепления каждые 15–20 см
• Не затягивайте хомутики слишком сильно — это может деформировать плетение и снизить срок службы
• Артикул gtrpa-20 совместим со всеми изделиями серии Quadro — можно комбинировать с другими элементами системы
