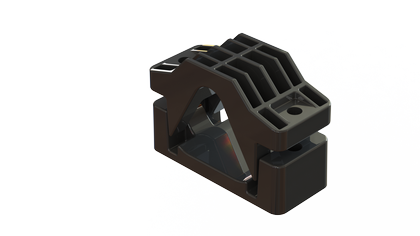

Кабельный держатель для крепления в треугольник, д. 35-50 мм | BHR3504 DKC ДКС

Кабельный держатель DKC BHR3504 предназначен для фиксации трёх кабелей среднего напряжения при укладке в треугольник. Он сочетает прочность материала и простоту монтажа на С-профиль, что делает его надёжным решением для внутренних и наружных сетей.

Назначение и область применения

Держатель DKC BHR3504 используется для крепления трёх силовых кабелей среднего напряжения, уложенных в виде равностороннего треугольника. Подходит для прокладки в кабельных каналах, туннелях, на эстакадах и открытых опорах. Применяется в энергетических объектах, промышленных установках и распределительных пунктах.

Технические характеристики

• Диапазон зажима: 35–50 мм - подходит для кабелей с внешним диаметром в этом пределе
• Максимальное количество кабелей: 3 - рассчитан именно на тройную укладку в треугольник
• Материал: армированный пластик - высокопрочный, не содержит галогенов, устойчив к УФ-излучению и перепадам температур
• Способ монтажа: крепление через С-профиль - совместим со стандартными направляющими профилями
• Серия: B5 Combitech - часть линейки изделий DKC для систем кабельного монтажа

Совместимость и монтаж

Держатель DKC BHR3504 крепится исключительно к С-профилю - стандартному элементу кабельных лотков и крепёжных систем. Для установки достаточно защёлкнуть основание держателя в профиль и плотно затянуть кабели. Не требует дополнительных крепёжных деталей. Совместим с большинством промышленных С-профилей шириной 20–40 мм.

Безопасность и стандарты

Изделие изготовлено из галоген-free материала - при возгорании не выделяет токсичных газов, соответствует требованиям безопасности для закрытых помещений. Выдерживает рабочую температуру от –40C до +80C. Соответствует нормам для кабельных систем среднего напряжения, применяемых в России и странах ЕАЭС.

Преимущества

• Удерживает три кабеля в заданном положении - обеспечивает правильную треугольную укладку, снижает риск перегрева
• Высокая механическая прочность - армированный полимер выдерживает нагрузки от собственного веса кабелей и вибраций
• Лёгкий вес - упрощает транспортировку и монтаж, особенно на высоте
• Стойкость к агрессивной среде - не корродирует, не боится влаги и химически активных веществ

Ограничения применения

• Не предназначена для одиночных кабелей - эффективна только при использовании всех трёх позиций
• Не подходит для кабелей менее 35 мм или более 50 мм - может повредить изоляцию или не обеспечить надёжное крепление
• Требует наличия С-профиля - нельзя использовать для крепления к стене, потолку или другим поверхностям без профиля
• Не рекомендуется для кабелей с высокой жесткостью - может потребовать предварительного согнутого участка перед установкой

Примеры использования

• Крепление трёх кабелей 10 кВ в кабельном тоннеле подстанции
• Фиксация кабелей на металлической эстакаде на открытом воздухе
• Установка в кабельных лотках промышленного цеха с повышенной влажностью
• Монтаж в распределительных устройствах (РУ) 6(10) кВ

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 35–50 мм. Кабели меньше 35 мм могут проскальзывать, больше 50 мм - деформируют держатель
• При укладке в треугольник следите, чтобы все три кабеля были одинакового типа и сечения - это гарантирует равномерное распределение нагрузки
• Затягивайте кабели руками - не используйте инструменты, чтобы не повредить изоляцию
• При монтаже на вертикальных поверхностях убедитесь, что С-профиль установлен с достаточным шагом - держатели DKC BHR3504 не должны испытывать изгибающие моменты
• Для длительной эксплуатации вне помещения - держатель не требует дополнительной защиты, так как материал устойчив к УФ-излучению
