Кабельный канал CD-HF 100X100 | 3240364 Phoenix Contact

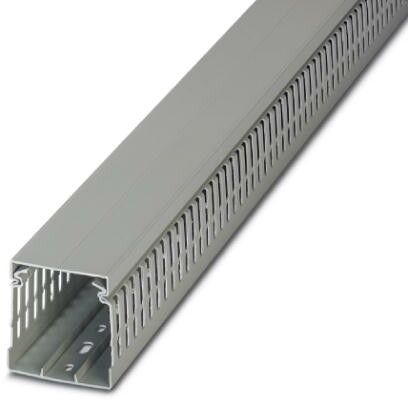

Кабельный канал CD-HF 100х100 от Phoenix Contact с артикулом 3240364 предназначен для организации и защиты групп кабелей в промышленной среде. Его прямоугольная форма и прочная конструкция позволяют легко интегрировать канал в существующую проводку, обеспечивая доступ к проводникам при необходимости обслуживания.

Назначение и область применения

Кабельный канал CD-HF 100х100 используется для прокладки и удержания множества силовых, сигнальных и коммуникационных кабелей внутри помещений. Подходит для установки на стенах, потолках или вдоль технологических линий. Часто применяется на заводах, в распределительных щитах, на транспорте и в объектах инфраструктуры, где требуется организованная и защищённая трассировка кабелей.

Технические характеристики

• Размеры канала: 100 мм × 100 мм - внутреннее сечение позволяет размещать до 50–70 кабелей среднего диаметра (например, NYM, VVG, FTP);
• Материал: полиамид PA6.6 - высокопрочная термостойкая пластиковая композиция;
• Цвет: серый (RAL 7035) - совместим с промышленными стандартами визуального контроля;
• Степень защиты: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не обеспечивает защиту от воды;
• Рабочая температура: от –40 C до +80 C - выдерживает экстремальные условия в цехах и на складах;
• Устойчивость к УФ-излучению: отсутствует - не рекомендуется для наружного монтажа;
• Горючесть: самозатухающий материал (UL94 V-0).

Совместимость и монтаж

CD-HF 100х100 совместим со всеми фитингами серии CD-HF: заглушками, углами, ответвлениями и креплениями. Монтируется с помощью кронштейнов, шурупов или двусторонней ленты. Крышка открывается без инструментов - достаточно надавить на замки по бокам. Для точного подбора длины канал можно резать обычной ножовкой по металлу. Посадочные отверстия под крепление расположены каждые 500 мм - соответствуют стандартным шагам крепежа.

Безопасность и стандарты

• Соответствует требованиям IEC 61084-1 - международный стандарт для кабельных каналов;
• Сертифицирован по UL 514B - допущен к применению в США и Канаде;
• Имеет маркировку CE - соответствует директивам ЕС по безопасности электрооборудования.

Преимущества

• Высокая механическая жесткость - не деформируется под нагрузкой от кабелей;
• Легкий вес - снижает нагрузку на крепления и ускоряет монтаж;
• Запатентованная система фиксации крышки - исключает случайное открытие при вибрации;
• Чистая поверхность - не задерживает пыль и легко моется;
• Поддерживается полный комплект аксессуаров от Phoenix Contact - возможность модульной сборки системы.

Ограничения применения

• Не предназначен для открытого монтажа на улице - отсутствие УФ-защиты и герметичности;
• Не подходит для прокладки кабелей с напряжением выше 1000 В переменного тока - требует специализированных решений;
• Не рассчитан на постоянное погружение в жидкости или воздействие химически активных веществ;
• Не использовать в зонах с риском взрывов - не имеет взрывозащиты Ex.

Примеры использования

• Прокладка кабелей управления на автоматизированном участке конвейера;
• Объединение сигналов от датчиков в одном трассе рядом с пультом управления;
• Организация кабельных маршрутов в серверных помещениях и распределительных щитах;
• Создание временных кабельных трасс на строительных площадках с последующим демонтажом.

Практические советы

• Перед монтажом проверьте суммарный внешний диаметр всех кабелей - он не должен превышать 70% внутреннего объема канала (100×100 мм = 10 000 мм2, рекомендовано не более 7000 мм2 заполнения);
• Для длинных трасс (>5 м) используйте компенсационные элементы - избегайте перекосов при тепловом расширении;
• При использовании в местах с частым обслуживанием выбирайте модели с прозрачной крышкой - удобно контролировать состояние кабелей без вскрытия;
• Артикул 3240364 - это только основной канал; для полноценной системы закажите также заглушки (3240365), повороты (3240367) и крепления (3240368) от Phoenix Contact.
