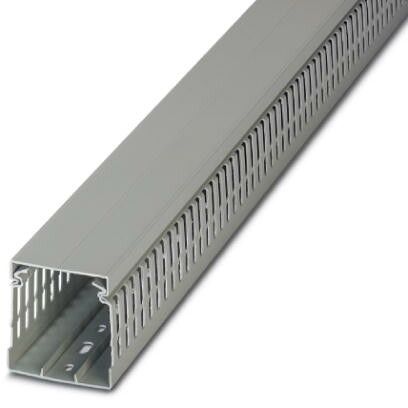

Кабельный канал CD-HF 60X100 | 3240355 Phoenix Contact

Кабельный канал CD-HF 60x100 от Phoenix Contact с артикулом 3240355 предназначен для организации и защиты проводов и кабелей в промышленной среде. Его жесткая конструкция обеспечивает надежную фиксацию и долговечность даже при высоких механических нагрузках.

Назначение и область применения

Кабельный канал CD-HF 60x100 используется для укладки силовых, управляющих и слаботочных кабелей внутри оборудования, на стендах, в распределительных щитах и на производственных линиях. Подходит для мест с повышенными требованиями к защите от внешних воздействий - например, на заводах, в цехах, на транспорте и в автоматизированных системах.

Технические характеристики

• Размеры канала: 60 мм (высота) × 100 мм (ширина)
• Материал: прочный пластик, устойчивый к ударным нагрузкам и химическим веществам
• Форма: прямоугольная, с открывающейся крышкой
• Цвет: серый (стандартный)
• Степень защиты: IP65 (защита от пыли и струй воды)

Совместимость и монтаж

CD-HF 60x100 совместим со стандартными креплениями и кронштейнами Phoenix Contact. Монтируется на поверхность с помощью саморезов или адаптеров. Крышка легко открывается и фиксируется защелками - позволяет заменить или добавить кабели без демонтажа всего канала. Учитывайте внутреннее свободное пространство: при установке кабелей с большими радиусами изгиба проверьте соответствие посадочному объему.

Безопасность и стандарты

Изделие соответствует нормам безопасности для промышленного электрооборудования. Сертифицирован по стандартам IEC 61084-2-1 для кабельных каналов. Обеспечивает электробезопасность благодаря изолирующим свойствам материала и герметичной конструкции крышки.

Преимущества

• Высокая механическая прочность - выдерживает давление и случайные удары
• Удобная система крепления крышки - быстрый доступ к кабелям
• Защита IP65 - устойчив к пыли и брызгам воды, подходит для сырых помещений
• Одинаковая форма по всей длине - позволяет использовать стандартные переходники и углы

Ограничения применения

• Не предназначена для постоянного погружения в воду - не подходит для подводных или подземных объектов
• Не рекомендовано использование в условиях температур ниже -25 C и выше +60 C
• Не подходит для прокладки взрывоопасных кабелей без дополнительной защиты
• Не является заменой металлическому коробу при наличии требований к ЭМИ-экранению

Примеры использования

• Закрытие кабелей управления на конвейерных линиях
• Организация проводки в пультах управления станков
• Прокладка сигнальных кабелей в распределительных шкафах на пищевых производствах
• Монтаж кабелей в зонах с частой мойкой оборудования (CIP-системы)

Практические советы

• Перед монтажом рассчитайте суммарный диаметр всех кабелей - заполнение канала не должно превышать 60–70% внутреннего объема
• Для длинных участков используйте комплектные повороты и тройники от Phoenix Contact - они обеспечивают целостность системы
• При необходимости заземления - выбирайте модели с контактными планками; CD-HF 60x100 не имеет встроенной возможности заземления
• Проверяйте наличие сертификатов на конкретный артикул 3240355 перед применением в регулируемых отраслях (например, фармацевтика или медицина)
