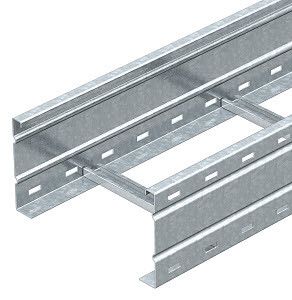

Кабельный лестничный лоток для больших расстояний 160x400x6000 (WKLG 1640 FT) | 6227147 OBO Bettermann

Кабельный лестничный лоток OBO BETTERMANN артикул WKLG 1640 FT предназначен для прокладки силовых и управляющих кабелей на значительных расстояниях между опорами. Выполнен из стали толщиной 2 мм с покрытием горячим цинком, что обеспечивает долговечность в агрессивных средах. Лоток соответствует требованиям промышленной безопасности и лицензии Росатома.

Назначение и область применения

Кабельный лестничный лоток OBO BETTERMANN WKLG 1640 FT используется для прокладки большого количества кабелей в условиях, где требуется минимальная нагрузка на конструкцию и хорошая вентиляция. Подходит для промышленных объектов, энергообъектов, транспортных терминалов, АЭС и других мест с повышенными требованиями к надежности. Применяется там, где необходимо прокладывать кабели на пролетах до 6 метров без дополнительных поддерживающих элементов.

Технические характеристики

• Размеры: 160 × 400 × 6000 мм (высота × ширина × длина)
• Материал: сталь, толщиной 2 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Полезное сечение: 57 200 мм2 - позволяет размещать большое количество кабелей
• Расстояние между ступеньками: 300 мм - обеспечивает равномерную нагрузку на лоток
• Тип ступени: беззубцовый профиль - предотвращает повреждение изоляции кабелей
• Фиксация ступеней: наглухо заклепана - исключает люфт и самопроизвольное смещение
• Боковые профили: открытые, перфорированные - обеспечивают доступ к кабелям и естественную вентиляцию
• Реестр РФ: 1367/17/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кабельный лестничный лоток OBO BETTERMANN WKLG 1640 FT совместим со всеми стандартными креплениями OBO, включая кронштейны, подвесы и крепежные планки. Для фиксации кабелей рекомендуются зажимные скобы типа 2056 - они легко монтируются на перфорацию боковых стенок. Монтаж выполняется на несущих конструкциях с шагом опор не более 6 м. Установка возможна как горизонтально, так и вертикально. Открытые боковые профили позволяют выполнять монтаж без демонтажа всего участка - кабели можно вводить и выводить сбоку.

Безопасность и стандарты

Лоток соответствует требованиям российского реестра промышленной продукции №1367/17/2023 и имеет действующую лицензию Росатома, что подтверждает его применение на ядерных и других опасных объектах. Горячее цинкование обеспечивает электроизоляционную безопасность и снижает риск возникновения гальванических пар. Перфорация боковых стенок способствует рассеиванию тепла, предотвращая перегрев кабелей.

Преимущества

• Высокая жесткость благодаря усиленному исполнению - выдерживает большие пролеты без прогиба
• Перфорированные боковые стенки - удобство обслуживания и быстрый доступ к кабелям
• Заклепанная ступенька - гарантия прочности и отсутствие деформаций при эксплуатации
• Горячее цинкование - срок службы свыше 30 лет даже в агрессивной среде
• Отсутствие зубцов на ступенях - минимизация риска повреждения кабельной изоляции

Ограничения применения

Не предназначена для прокладки кабелей с напряжением выше 1000 В без дополнительной защиты изоляции. Не следует использовать в условиях постоянного воздействия кислот, щелочей или солевых растворов - хотя цинк устойчив, длительный контакт с химически активными веществами может снизить срок службы. Недопустимо использование в качестве несущего элемента для оборудования массой более 100 кг на один пролёт. Не рекомендуется монтировать в помещениях с температурой ниже -40 C без проверки хрупкости стали.

Примеры использования

• Прокладка кабелей управления и питания на конвейерных линиях в металлургических цехах
• Кабельные трассы в тоннелях метро и железнодорожных депо
• Распределительные системы на АЭС и ТЭЦ (по лицензии Росатома)
• Подземные переходы и эстакады с высокой влажностью
• Объекты нефтегазовой отрасли - для прокладки сигнальных и силовых кабелей

Практические советы

• При заказе учитывайте длину 6 м - для длинных трасс используйте соединители OBO, чтобы избежать перерезания лотка
• Посадочные отверстия под крепеж расположены вдоль боковых стенок - перед монтажом проверьте соответствие шага кронштейнов
• Для кабелей с большим внешним диаметром используйте зажимы типа 2056 - они плотно фиксируют кабель и не дают ему перемещаться
• При установке на вертикальных участках обязательно применяйте противоскольжение крепления
• Проверяйте целостность цинкового слоя после транспортировки - при наличии повреждений обработайте специальным составом ZinKote
