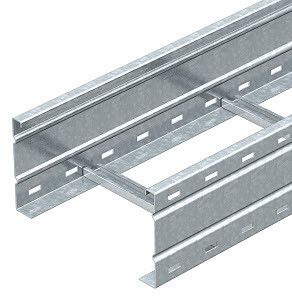

Кабельный лестничный лоток для больших расстояний 160x500x6000 (WKLG 1650 FT) | 6227155 OBO Bettermann

Кабельный лестничный лоток OBO BETTERMANN артикул 6227155 (тип WKLG 1650 FT) предназначен для прокладки силовых и управляющих кабелей на значительных расстояниях между опорами. Выполнен из стали толщиной 2 мм с покрытием горячим цинком - обеспечивает долговечность в агрессивных средах. Подходит для промышленных объектов, энергообъектов и инфраструктуры, где требуется надежная фиксация большого количества кабелей.

Назначение и область применения

Лоток используется для прокладки кабелей в условиях, когда необходимо преодолеть большие пролеты без промежуточных опор - например, в цехах, на эстакадах, в тоннелях или на открытых участках. Благодаря усиленной конструкции и перфорированным боковым стенкам он поддерживает равномерную нагрузку даже при большом числе кабелей. Применяется в энергетике, машиностроении, транспорте, объектах атомной отрасли и других сферах с жесткими требованиями к безопасности и сроку службы.

Технические характеристики

• Тип изделия: Лестничный лоток
• Размеры: 160×500×6000 мм (высота × ширина × длина)
• Материал: Сталь, толщина 2 мм
• Покрытие: Горячий цинк - защищает от коррозии, подходит для влажных и химически активных сред
• Полезное сечение: 71 700 мм2 - позволяет разместить до 80–100 кабелей среднего сечения
• Расстояние между ступеньками: 300 мм - обеспечивает равномерное распределение веса кабелей
• Тип ступени: Беззубцовый профиль - предотвращает повреждение изоляции кабелей
• Фиксация ступеней: Наглухо заклепана - исключает люфт и деформацию при нагрузке
• Боковые профили: Открытые, перфорированные - позволяют легко крепить кабели зажимными скобами и обеспечивают естественную вентиляцию
• Исполнение: Усиленное - рассчитано на повышенные механические нагрузки
• Реестр РФ: 1367/17/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Лоток совместим со стандартными креплениями OBO BETTERMANN, включая кронштейны, подвесы и крепежные элементы для потолочного, настенного и подвесного монтажа. Для фиксации кабелей рекомендуются зажимные скобы типа 2056 - они легко устанавливаются через перфорацию в боковых стенках. Монтаж выполняется с шагом опор не более 6 метров - соответствует максимальной длине лотка. Соединение секций осуществляется болтовыми соединениями с использованием комплектов стыковочных планок (при необходимости). Не требует сварки - все элементы сборные.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и DIN 41920. Перфорированные стенки снижают риск перегрева кабелей. Покрытие горячим цинком соответствует ISO 1461 - гарантирует коррозионную стойкость в течение 25+ лет в промышленной среде. Лицензия Росатома подтверждает соответствие нормам для использования на ядерных объектах. Реестр промышленной продукции РФ №1367/17/2023 подтверждает допущение к применению в государственных проектах.

Преимущества

• Высокая несущая способность благодаря толщине стали 2 мм и усиленному исполнению
• Защита от коррозии - горячее цинкование выдерживает воздействие влаги, солей, химических паров
• Перфорация в боковых стенках - упрощает установку кабелей и улучшает теплоотвод
• Беззубцовые ступени - не повреждают изоляцию кабелей при прокладке и обслуживании
• Заклепанная конструкция - исключает ослабление креплений со временем
• Подходит для автоматизированной системы монтажа - стандартизованные габариты и отверстия

Ограничения применения

Не предназначена для прямого контакта с открытым пламенем или температур выше +100 C - материал теряет прочность при длительном нагреве. Не рекомендуется использовать в местах постоянного погружения в воду - хотя цинк защищает от коррозии, длительное нахождение под водой может вызвать электрохимическую коррозию в стыках. Не подходит для прокладки взрывоопасных кабелей без дополнительной защиты (например, в металлических трубах). Не применяется в качестве несущего элемента для оборудования - только для кабелей.

Примеры использования

• Прокладка кабелей управления и питания на конвейерных линиях в металлургическом цехе
• Кабельные трассы в подземных тоннелях тепловых электростанций
• Распределение силовых кабелей на внешних эстакадах нефтеперерабатывающего завода
• Обустройство кабельных путей в помещениях АЭС - согласно лицензии Росатома
• Прокладка кабелей связи и сигнализации в крупных логистических комплексах

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - не менее 10×ширины лотка (5 м) - чтобы не повредить структуру
• Учитывайте посадочные размеры: ширина 500 мм требует свободного пространства минимум 550 мм между препятствиями
• Для длинных трасс используйте компенсационные участки каждые 30–40 м - предотвратите деформацию от температурных расширений
• Выбирайте зажимные скобы типа 2056 - они идеально подходят по форме и размеру перфорации
• Проверьте целостность цинкового слоя после транспортировки - при наличии повреждений заделайте специальной цинкосодержащей краской
• При комбинировании с другими сериями лотков - проверяйте совпадение высоты и шага отверстий
