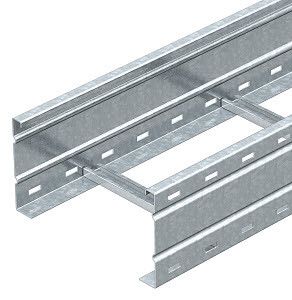

Кабельный лестничный лоток для больших расстояний 160x600x6000 (WKLG 1660 FT) | 6227163 OBO Bettermann

Кабельный лестничный лоток OBO BETTERMANN WKLG 1660 FT предназначен для прокладки силовых и управляющих кабелей на значительных расстояниях между опорами. Выполнен из стали толщиной 2 мм с покрытием горячим цинком, что обеспечивает долговечность даже в агрессивных средах. Артикул 6227163 соответствует усиленному исполнению с перфорацией и беззубцовыми ступеньками.

Назначение и область применения

Кабельный лестничный лоток OBO BETTERMANN WKLG 1660 FT используется для прокладки большого количества кабелей в промышленных объектах, где требуется надёжная фиксация и доступ к проводникам. Подходит для установки в цехах, энергообъектах, на эстакадах, в подстанциях и других местах с длинными трассами. Перфорированные боковые стенки позволяют легко крепить кабели зажимными скобами типа 2056, не нарушая целостность лотка.

Технические характеристики

• Размеры: 160 × 600 × 6000 мм (высота × ширина × длина)
• Материал: сталь, толщиной 2 мм
• Покрытие: горячий цинк - защита от коррозии в условиях повышенной влажности и химического воздействия
• Полезное сечение: 85 700 мм2 - позволяет размещать до 90–110 кабелей среднего сечения (зависит от диаметра)
• Расстояние между ступеньками: 300 мм - обеспечивает равномерную нагрузку и удобство прокладки
• Тип ступени: беззубцовый профиль - предотвращает повреждение изоляции кабелей
• Фиксация ступеней: наглухо заклепана - исключает люфт и деформацию при механических нагрузках
• Боковой профиль: открытый - обеспечивает быстрый доступ к кабелям и возможность монтажа сбоку
• Перфорация боковой стенки: да - позволяет использовать зажимные скобы для фиксации кабелей без сверления
• Исполнение: усиленное - рассчитано на большие пролёты и высокую механическую нагрузку
• Реестр РФ: 1367/17/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кабельный лестничный лоток OBO BETTERMANN WKLG 1660 FT совместим со всеми стандартными крепёжными элементами OBO: кронштейнами, подвесками, переходниками и зажимами типа 2056. Монтаж выполняется на несущих конструкциях с шагом опор до 6 метров благодаря усиленному профилю. Для сборки используются болтовые соединения или сварка - в зависимости от условий. Открытые боковые стенки позволяют монтировать лоток сбоку, что особенно удобно при ограниченном пространстве.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для промышленных электроустановок. Наличие лицензии Росатома подтверждает соответствие специальным требованиям к применению на ядерных и радиационно опасных объектах. Горячее цинкование обеспечивает электрическую проводимость корпуса, что важно для систем заземления. Лоток не содержит токсичных материалов и безопасен при эксплуатации в помещениях с постоянным пребыванием персонала.

Преимущества

• Высокая грузоподъёмность за счёт усиленного профиля и толщины стали 2 мм
• Защита от коррозии - срок службы более 30 лет в агрессивных средах
• Удобство обслуживания - перфорация и открытые стороны позволяют быстро заменять или добавлять кабели
• Отсутствие зубцов на ступеньках снижает риск повреждения изоляции кабелей
• Совместимость с сертифицированными комплектующими OBO - минимизирует риски несовпадения элементов системы

Ограничения применения

Не рекомендуется использовать лоток в условиях постоянного погружения в воду - хотя цинкование защищает от влаги, длительное нахождение под водой требует герметизации. Также не следует применять в средах с агрессивными кислотами или щелочами без дополнительной защиты. Пролёт более 6 метров возможен только при учёте точного расчёта нагрузки и жёсткости конструкции - в противном случае возможен прогиб. Не предназначено для прокладки взрывоопасных кабелей без дополнительной изоляции и экранирования.

Примеры использования

• Энергетические подстанции - прокладка кабелей от трансформаторов к распределительным устройствам
• Производственные линии - маршруты управления станками, конвейерами, роботами
• Железнодорожные терминалы - трассировка сигнализации и связи вдоль путей
• Атомные объекты - согласовано с лицензией Росатома для внутренних кабельных трасс
• Нефтегазовые платформы - устойчив к влажности, солёному воздуху и температурным перепадам

Практические советы

• При заказе убедитесь, что посадочные точки на несущей конструкции соответствуют шагу 300 мм между ступеньками - иначе потребуется доработка креплений
• Для длинных трасс используйте компенсационные участки через каждые 20–30 метров - металл расширяется при нагреве
• Зажимы типа 2056 крепите строго на перфорированных участках - это сохраняет прочность боковой стенки
• При необходимости резки лотка используйте алмазный диск или гильотину - после резки обязательно обработайте кромки антикоррозийным составом
• Не допускайте перегрузки по заполнению сечения - максимальная плотность должна быть ниже 60% от 85 700 мм2 для обеспечения теплоотвода
