Кабельный листовой лоток для больших расстояний 110x600x6000 (WKSG 160 FS) | 6098127 OBO Bettermann

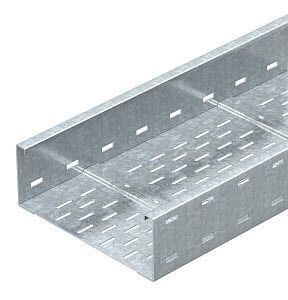

Кабельный листовой лоток для больших расстояний 110x600x6000 мм, сталь 2 мм, перфорированный (WKSG 160 FS) от OBO BETTERMANN предназначен для прокладки силовых и слаботочных кабелей на протяжённых участках с опорными интервалами до 6 метров. Лоток WKSG 160 FS сочетает прочность оцинкованной стали, перфорацию для вентиляции и удобство монтажа - идеально подходит для промышленных объектов, цехов и энергообъектов.

Назначение и область применения

Этот лоток используется для упорядоченной прокладки кабелей в условиях, где требуется большая грузоподъёмность и минимальный прогиб между точками крепления. Подходит для установки в производственных зонах, на эстакадах, в тоннелях, в помещениях с высокими потолками и там, где необходимо обеспечить доступ к кабелям для обслуживания. Перфорированная конструкция позволяет эффективно рассеивать тепло, что важно при большой плотности заполнения кабелями.

Технические характеристики

• Габариты: 110 × 600 × 6000 мм (высота × ширина × длина)
• Материал: оцинкованная сталь, толщиной 2 мм
• Покрытие: холодногальванизированное цинкование - защищает от коррозии в агрессивных средах
• Полезное сечение: 61 400 мм2 - площадь внутреннего пространства для прокладки кабелей
• Огнестойкость: да - соответствует требованиям к негорючим системам
• Перфорация: боковые стенки и дно имеют перфорацию для вентиляции и фиксации кабелей
• Исполнение: без соединительного элемента - требует самостоятельного подбора креплений
• Реестр РФ: №1367/21/2023 - зарегистрирован в реестре промышленной продукции России

Совместимость и монтаж

Лоток WKSG 160 FS не имеет встроенных соединителей - для сборки длинных трасс используются специальные комплекты OBO Bettermann: соединители, углы, переходники. Монтаж осуществляется через перфорацию в дне лотка с помощью кронштейнов, подвесок или креплений типа “U”-образных хомутов. Расстояние между опорами - до 6 м благодаря усиленной жёсткости профиля. Установка возможна на стены, потолки, колонны и металлоконструкции. Для герметизации стыков рекомендуется использовать уплотнительные элементы, совместимые с серийным рядом WKSG.

Безопасность и стандарты

Лоток WKSG 160 FS соответствует требованиям безопасности для промышленных систем прокладки кабелей. Огнестойкость подтверждена испытаниями, материал не распространяет горение. Цинковое покрытие снижает риск электрохимической коррозии, особенно в помещениях с повышенной влажностью. Продукт включён в Реестр промышленной продукции РФ, что допускает использование в государственных и коммерческих проектах на территории России.

Преимущества

• Высокая несущая способность - выдерживает значительную массу кабелей даже при максимальном шаге опор
• Перфорация по всей поверхности - обеспечивает естественную вентиляцию, предотвращает перегрев
• Удобство монтажа - перфорация в дне позволяет легко фиксировать лоток к любому типу креплений
• Долговечность - оцинкованная сталь 2 мм гарантирует срок службы более 25 лет в закрытых помещениях
• Совместимость с системой WKSG - возможность расширения трассы с использованием других элементов серии

Ограничения применения

• Не предназначен для открытой прокладки под открытым небом - без дополнительной защиты от осадков и УФ-излучения
• Требует обязательного крепления каждые 6 м; при увеличении шага возможен прогиб
• Не подходит для прокладки взрывоопасных кабелей без дополнительной изоляции и герметизации
• Отсутствие встроенного соединителя - требует дополнительных деталей и времени на сборку
• Запрещено применять в контакте с агрессивными химическими веществами (например, кислотами, щелочами) без проверки совместимости покрытия

Примеры использования

• Прокладка кабелей питания и управления на конвейерных линиях в автомобильных цехах
• Система распределения кабелей в распределительных пунктах крупных заводов
• Подвесная трасса над технологическим оборудованием в пищевой промышленности
• Кабельные каналы в многоэтажных производственных зданиях с высокими потолками
• Обвязка оборудования в тепловых и электростанциях, где важна терморегуляция

Практические советы

• При планировании трассы учтите, что ширина лотка - 600 мм, поэтому необходим свободный доступ минимум 700–800 мм с каждой стороны для монтажа и обслуживания
• Для крепления используйте кронштейны с шагом не более 6 м - при нагрузке свыше 100 кг/м рекомендуется сократить шаг до 4 м
• При необходимости соединения двух лотков - применяйте оригинальные соединители OBO Bettermann серии WKSG, чтобы сохранить целостность системы
• Проверьте посадочные отверстия в дне лотка перед монтажом - они должны точно совпадать с размером крепёжных элементов
• При работе в сыром помещении дополнительно обработайте места реза антикоррозийным составом - хотя покрытие оцинкованное, механическая обработка может повредить защитный слой
