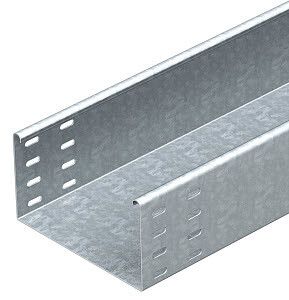

Кабельный листовой лоток неперфорированный 110x400x3000 (SKSU 140 FT) | 6064922 OBO Bettermann

Кабельный лоток OBO BETTERMANN артикул 6064922 (SKSU 140 FT) - это прочный неперфорированный лоток из стали с горячецинковым покрытием, предназначенный для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Подходит для промышленных объектов, где важна долговечность и огнестойкость.

Назначение и область применения

Кабельный лоток OBO BETTERMANN 6064922 используется для прокладки кабелей на объектах с высокими требованиями к надежности: производственные цеха, энергообъекты, химические заводы, объекты с низкой солевой нагрузкой в прибрежных зонах. Лоток выдерживает нагрузку до 300 кг/м и обеспечивает безопасную прокладку кабелей в местах с риском повреждений, вибраций и перегрева.

Технические характеристики

• Размеры: 110 × 400 × 3000 мм (высота × ширина × длина)
• Материал: сталь с толщиной стенки 1,5 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Полезное сечение: 43 800 мм2
• Огнестойкость: соответствует ГОСТ Р 53316-2009, класс E45–E90 (зависит от типа кабеля)
• Температурный режим: УХЛ-1 по ГОСТ 15150-69, от –70C до +45C
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при правильной эксплуатации
• Исполнение: без встроенных соединительных элементов

Совместимость и монтаж

Кабельный лоток OBO BETTERMANN 6064922 не имеет встроенного соединительного механизма - для сборки системы требуется использовать внешние фланцевые соединители, кронштейны и опоры совместимых серий. Монтировать можно на стены, потолки или через крепления к несущим конструкциям. Для герметичности и защиты от механических воздействий рекомендуется применять крышки (не входят в комплект). Учитывайте габариты: внутренняя высота 110 мм позволяет размещать кабели с суммарным диаметром до 90 мм.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (требования к кабельным лоткам)
• Огнестойкость подтверждена испытаниями по ГОСТ Р 53316-2009
• Произведён с соблюдением требований лицензии Росатома № ЦО-12-101-13253
• Занесён в Реестр промышленной продукции РФ (№ 1367\16\2023)

Преимущества

• Высокая жёсткость за счёт толщины стали 1,5 мм - снижает прогиб при нагрузках
• Горячее цинкование обеспечивает длительную коррозионную стойкость даже в агрессивной среде
• Устойчивость к экстремальным температурам делает лоток пригодным для холодных регионов и помещений с технологическим нагревом
• Подтверждённая огнестойкость позволяет использовать в системах, требующих сохранения работоспособности при пожаре
• Сертифицирован для применения на объектах атомной отрасли

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя цинк защищает от влаги, лоток не является водоупорным корпусом
• Не рассчитан на использование в зонах с высокой солевой нагрузкой (морской воздух, побережья с активной эрозией)
• Требует установки с использованием сторонних креплений - не имеет самозакрывающихся замков или быстрозажимных механизмов
• Не подходит для прокладки кабелей с диаметром, превышающим 90 мм - возможен перегрев и затруднённый монтаж

Примеры использования

• Прокладка силовых кабелей на заводах по производству химикатов
• Кабельные трассы в тепловых электростанциях и подстанциях
• Энергосистемы на объектах Росатома - например, в лабораториях или производственных модулях
• Промышленные участки с частыми вибрациями - насосные станции, конвейеры, компрессорные установки

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей полезному сечению - не заполняйте лоток более чем на 40–50%, чтобы обеспечить теплоотвод
• Для продления срока службы используйте крышку - она предохраняет от пыли, капель воды и случайных повреждений
• При соединении нескольких секций применяйте только стальные фланцы и болты с антикоррозийным покрытием
• При работе в условиях низких температур (ниже –40C) избегайте ударных нагрузок - сталь становится хрупкой
• Артикул 6064922 - это часть серии SKSU 140 FT; все компоненты этой серии взаимозаменяемы по типоразмеру
