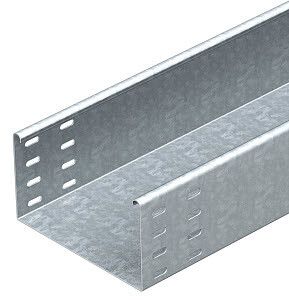

Кабельный листовой лоток неперфорированный 110x500x3000 (SKSU 150 FT) | 6064965 OBO Bettermann

Кабельный лоток листовой неперфорированный 110x500x3000 сталь 1.5мм горячий цинк от OBO BETTERMANN (артикул SKSU 150 FT, 6064965) предназначен для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Его прочная конструкция и долговечное цинкование обеспечивают надежную работу в промышленных объектах, на предприятиях с высокими требованиями к безопасности.

Назначение и область применения

Этот лоток используется для организации трасс кабельных систем там, где важна максимальная жесткость и защита от внешних воздействий. Подходит для прокладки кабелей в производственных цехах, энергообъектах, химических и нефтегазовых установках, а также в прибрежных зонах с умеренной солевой нагрузкой. Применяется в системах, требующих огнестойкости и длительного срока службы - например, на АЭС, тепловых электростанциях, заводах с постоянными вибрациями.

Технические характеристики

• Формат: Листовой, неперфорированный - обеспечивает герметичность и защищенность кабелей от пыли и влаги;
• Размеры: Ширина 110 мм, глубина 500 мм, длина 3000 мм; полезное сечение 54 800 мм2 - позволяет размещать крупные пучки кабелей;
• Материал: Сталь толщиной 1,5 мм - повышает несущую способность и устойчивость к деформации;
• Покрытие: Горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм - гарантирует коррозионную стойкость;
• Срок службы: Не менее 30 лет при соблюдении условий эксплуатации;
• Огнестойкость: Соответствует ГОСТ Р 53316-2009, классы E45–E90 - зависит от типа проложенного кабеля;
• Температурный режим: Работает при температурах от –70C до +45C (УХЛ-1 по ГОСТ 15150-69);
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - выдерживает интенсивные колебания оборудования;
• Нагрузка: До 300 кг/м - рассчитан на плотную укладку кабелей без прогиба;
• Исполнение: Без соединительного элемента - требуется самостоятельная комплектация фланцами или креплениями;
• Лицензии: Лицензия Росатома ЦО-12-101-13253 от 12.04.2023, реестр промышленной продукции РФ №1367\16\2023.

Совместимость и монтаж

Кабельный лоток листовой неперфорированный 110x500x3000 сталь 1.5мм горячий цинк не имеет встроенных соединителей - для сборки трасс необходимо использовать совместимые детали от OBO BETTERMANN: углы, переходники, муфты и крепежные планки. Монтаж выполняется на опорные конструкции с шагом не более 1,5 м для равномерного распределения нагрузки. Крепление осуществляется болтовыми соединениями через предварительно просверленные отверстия. Для герметизации стыков рекомендуется применять уплотнители и заглушки. Обращайте внимание на посадочные размеры - ширина 110 мм соответствует стандартным крепежным профилям OBO.

Безопасность и стандарты

Лоток сертифицирован по российским нормам: ГОСТ Р 52868-2007 (для кабельных лотков), ГОСТ Р 53316-2009 (огнестойкость), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (вибробезопасность). Произведен в соответствии с требованиями Росатома и внесен в Реестр промышленной продукции РФ. Отличается высокой степенью пожарной безопасности - не распространяет пламя и сохраняет целостность при нагреве до 90 минут (класс E90).

Преимущества

• Высокая несущая способность благодаря толщине стали 1,5 мм - идеально для тяжелых кабельных пучков;
• Цинкование методом горячего погружения обеспечивает защиту даже при микроповреждениях покрытия;
• Подтвержденная огнестойкость делает его подходящим для объектов с особыми требованиями к пожарной безопасности;
• Широкий температурный диапазон позволяет использовать в холодных регионах и в закрытых помещениях с перепадами температур;
• Соответствие лицензии Росатома открывает доступ к проектам ядерной и атомной отрасли;
• Долговечность - срок службы свыше 30 лет снижает затраты на замену и обслуживание.

Ограничения применения

• Не предназначена для прямого контакта с агрессивными химикатами (концентрированные кислоты, щелочи) - возможна коррозия цинка;
• Запрещено использование в морских условиях с высокой солевой нагрузкой - риск быстрого износа покрытия;
• Отсутствие встроенного крепежа требует дополнительных расходов на комплектующие;
• Не подходит для частых перемещений или мобильных систем - жесткая конструкция не допускает гибкости;
• При монтаже в местах с высокой влажностью и плохой вентиляцией необходим контроль конденсата внутри лотка.

Примеры использования

• Прокладка силовых кабелей между трансформаторами и распределительными пунктами на ТЭЦ;
• Трассировка управления технологическими линиями на химическом заводе;
• Обустройство кабельных путей в подземных коммуникационных каналах АЭС;
• Установка в цехах с мощными насосами и компрессорами - благодаря виброустойчивости 9 баллов;
• Прокладка кабелей связи и автоматики в холодильных комплексах с температурой ниже –40C.

Практические советы

• Перед монтажом проверьте соответствие внутреннего сечения лотка суммарному сечению всех кабелей - не заполняйте более 60% объема для удобства обслуживания;
• При использовании в условиях вибраций обязательно применяйте демпферные прокладки под крепления;
• Для защиты от конденсата в холодных помещениях используйте термоизоляцию или продуваемые участки трассы;
• При необходимости удлинения - соединяйте лотки только с помощью оригинальных фланцев OBO BETTERMANN, чтобы сохранить целостность цинкового слоя;
• Проверяйте наличие лицензии Росатома при закупке для проектов в атомной отрасли - артикул SKSU 150 FT и номер реестра должны совпадать с документацией заказчика.
