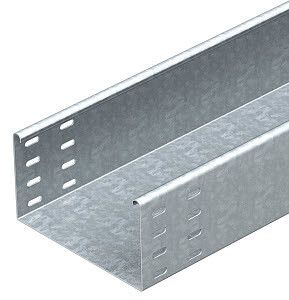

Лоток кабельный листовой неперфорированный OBO SKSU 155 FS 110x550x3000 OBO Bettermann 6063500

Кабельный лоток листовой неперфорированный 110x550x3000 мм, сталь 1.5мм, SKSU 155 FS - это прочный металлический канал из оцинкованной стали для прокладки большого количества силовых и управляющих кабелей в промышленных объектах. Бренд OBO BETTERMANN и артикул SKSU 155 FS указывают на соответствие европейским стандартам надёжности и долговечности.

Назначение и область применения

Кабельный лоток SKSU 155 FS предназначен для горизонтальной прокладки кабелей в условиях повышенных механических нагрузок и требований к огнестойкости. Подходит для установки в цехах, распределительных устройствах, энергообъектах, транспортных терминалах и других местах, где требуется защищённая и устойчивая трасса для множества проводов. Неперфорированная форма исключает попадание пыли, влаги и сторонних предметов внутрь канала.

Технические характеристики

• Габариты: ширина 550 мм, высота боковых стенок 110 мм, длина 3000 мм
• Толщина материала: 1,5 мм - обеспечивает жёсткость и сопротивление деформации
• Материал: оцинкованная сталь - устойчива к коррозии, подходит для сухих и влажных помещений
• Полезное сечение: 60 300 мм2 - позволяет разместить до 40–50 кабелей среднего сечения (например, YJV, VVG, NYM)
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Огнестойкость: да - выдерживает воздействие открытого пламени в течение заданного времени согласно требованиям реестра РФ
• Исполнение: без соединительного элемента - требует самостоятельного подбора фланцевых соединителей или крепёжных деталей

Совместимость и монтаж

Кабельный лоток SKSU 155 FS совместим с другими элементами системы SKSU 110 от OBO BETTERMANN: углы, переходники, опоры и крышки. Для сборки используются специальные болтовые соединители (не входят в комплект). Монтаж выполняется на кронштейнах, подвесках или креплениях к стене/потолку. Учитывайте посадочные размеры: ширина 550 мм требует свободного пространства минимум 600 мм между препятствиями. Кабели укладываются после монтажа лотка - не допускается перегрузка сверх полезного сечения.

Безопасность и стандарты

• Соответствует реестру промышленной продукции РФ №1367/16/2023
• Обеспечивает класс огнестойкости, соответствующий нормам для промышленных систем прокладки кабелей
• Материал сертифицирован по ISO 1461 для оцинкованного покрытия

Преимущества

• Высокая несущая способность благодаря толщине 1,5 мм и профильному усилению
• Устойчивость к химическим и агрессивным средам благодаря цинковому покрытию
• Однородная поверхность без перфораций снижает риск повреждения изоляции кабелей
• Подходит для длительной эксплуатации в условиях вибраций и температурных перепадов

Ограничения применения

• Не предназначена для наружной установки без защиты от осадков - не имеет герметизации
• Требует дополнительных компонентов (соединители, крышки, крепления) - не является готовым решением “из коробки”
• Не рекомендуется для прокладки слаботочных сетей без разделения зон - возможны помехи при смешении с силовыми кабелями
• Запрещено использовать в помещениях с постоянным контактом с открытым огнём или взрывоопасными газами - не взрывозащищён

Примеры использования

• Прокладка кабелей питания и управления на заводах с конвейерными линиями
• Трассировка силовых кабелей в подстанциях и распределительных щитах
• Кабельные маршруты в логистических комплексах и складских ангарах
• Альтернатива трубам в местах, где нужна быстрая прокладка и доступ к кабелям

Практические советы

• Перед монтажом проверьте, что длина лотка 3000 мм соответствует шагу опор - максимальный прогиб не должен превышать 1/200 длины
• Для удобства прокладки используйте крышку SKSU 110 (продается отдельно) - она предохраняет от внешних воздействий и упрощает обслуживание
• При необходимости удлинения применяйте только оригинальные соединители OBO BETTERMANN - несовместимые детали нарушают целостность системы
• Не забудьте предусмотреть запас сечения на будущее - даже если сейчас кабелей мало, увеличение нагрузки возможно через несколько лет
• При работе в пыльных средах регулярно проверяйте состояние цинкового покрытия - особенно на кромках и местах реза
