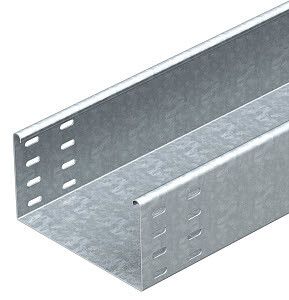

Кабельный листовой лоток неперфорированный 110x400x3000 (SKSU 140 FS) | 6063470 OBO Bettermann

Кабельный лоток листовой неперфорированный 110x400x3000 мм, сталь 1.5мм, SKSU 140 FS от OBO BETTERMANN предназначен для прокладки силовых и управляющих кабелей в промышленных объектах с повышенными механическими нагрузками. Этот лоток обеспечивает надежную фиксацию проводов и соответствует требованиям огнестойкости.

Назначение и область применения

Кабельный лоток SKSU 140 FS используется для прокладки большого количества кабелей в условиях высоких механических нагрузок и требований к безопасности. Подходит для установки на потолках, стенах и в технологических каналах промышленных зданий, цехов, энергообъектов и распределительных пунктов. Применяется там, где требуется защита кабелей от внешних воздействий и возможность легкого доступа для обслуживания.

Технические характеристики

• Габариты: 110 × 400 × 3000 мм (высота × ширина × длина)
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь - защищает от коррозии в помещениях с повышенной влажностью
• Полезное сечение: 43 800 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Покрытие: горячее цинкование - долговечное антикоррозийное покрытие
• Исполнение: без соединительного элемента - требует самостоятельного подбора фурнитуры для сборки системы
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени согласно нормам РФ
• Реестр промышленной продукции РФ: №1367/16/2023 - сертифицирован для использования в России

Совместимость и монтаж

Кабельный лоток SKSU 140 FS совместим с другими элементами серии SKSU 110 от OBO BETTERMANN: углы, переходники, опоры и кронштейны. Для сборки системы необходимо использовать комплектующие того же производителя - они обеспечивают точное соответствие габаритов и прочности соединений. Монтаж выполняется с помощью болтовых креплений на несущие конструкции. Учитывайте посадочные размеры: высота бортов 110 мм требует свободного пространства сверху для закрепления кронштейнов и крышек (при необходимости).

Безопасность и стандарты

Лоток SKSU 140 FS прошел испытания на огнестойкость и внесен в реестр промышленной продукции РФ (№1367/16/2023). Это значит, что он соответствует требованиям ГОСТ Р 50571 и другим нормам для систем прокладки кабелей в зонах с риском возгорания. Цинковое покрытие снижает вероятность образования токсичных продуктов при нагреве.

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм - выдерживает тяжелые кабельные пучки без прогиба
• Оцинкованная поверхность - не требует дополнительной защиты даже в сырых помещениях
• Увеличенное полезное сечение - экономит место и количество лотков при большой плотности кабелей
• Сертификация в РФ - допущен к использованию в государственных и коммерческих проектах без дополнительных проверок

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя оцинковка устойчива, длительное воздействие воды может вызвать коррозию в местах повреждения покрытия
• Отсутствие перфорации - нельзя крепить кабели через сам лоток; требуется использование хомутиков или специальных креплений внутри
• Не имеет встроенных соединителей - требует дополнительных деталей для изменения направления или удлинения, что увеличивает время монтажа

Примеры использования

• Энергетические подстанции - прокладка силовых кабелей 10–35 кВ
• Производственные цеха - трассировка кабелей управления станками и автоматики
• Жилые многоквартирные дома - прокладка кабелей в технических этажах и шахтах лифтов
• Объекты транспорта - железнодорожные станции, метрополитены

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина 400 мм действительно соответствовала вашему кабельному пучку - избыток места снижает эффективность, недостаток - затрудняет укладку
• Для длинных участков (>10 м) рекомендуется устанавливать компенсационные участки или температурные зазоры - металл расширяется при нагреве
• Если нужна герметизация - используйте крышку SKSU 110, совместимую с этим лотком
• Артикул SKSU 140 FS и номер 6063470 - всегда указывайте их при заказе запчастей или дополнительных элементов системы
