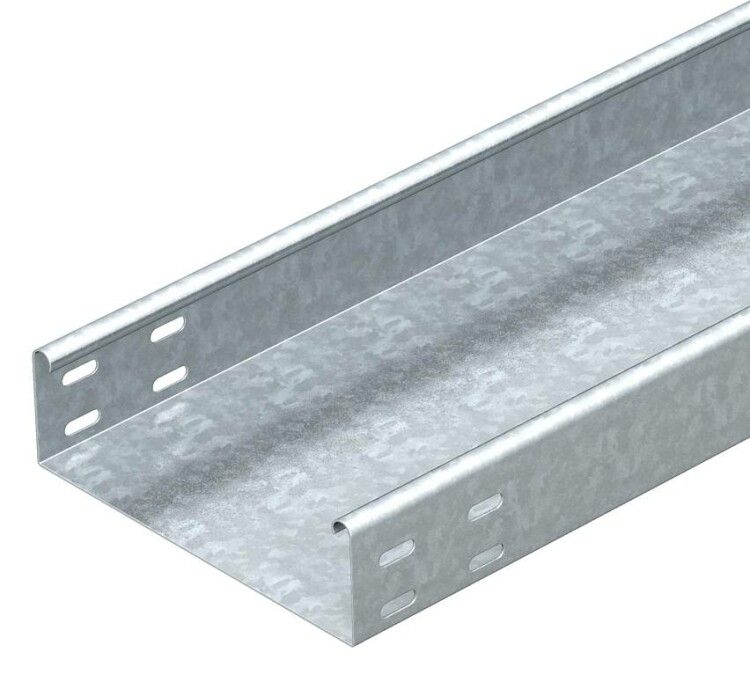

Кабельный листовой лоток неперфорированный 60x200x3000 (SKSU 620 FS) | 6063236 OBO Bettermann

Кабельный лоток листовой неперфорированный 60x200x3000 мм, сталь 1.5мм, SKSU 620 FS от OBO BETTERMANN предназначен для прокладки силовых и управляющих кабелей в промышленных объектах, где требуется повышенная механическая прочность и огнестойкость. Этот лоток - часть проверенной системы SKSU 60, рассчитанной на крупные нагрузки и долговечную эксплуатацию.

Назначение и область применения

Кабельный лоток листовой неперфорированный 60x200x3000 мм, сталь 1.5мм, SKSU 620 FS используется для прокладки кабелей в условиях, где важна защита от внешних воздействий и механических повреждений. Подходит для установки в цехах, на энергообъектах, в тоннелях, на производствах с высокими требованиями к безопасности. Благодаря отсутствию перфорации обеспечивает герметичность трассы, что особенно важно в запылённых или влажных средах.

Технические характеристики

• Габариты: ширина 200 мм, высота бортов 60 мм, длина 3000 мм
• Толщина стали: 1,5 мм - обеспечивает жёсткость и устойчивость к деформациям
• Материал: оцинкованная сталь - защищает от коррозии, продлевает срок службы
• Полезное сечение: 11 800 мм2 - позволяет разместить значительный объём кабелей
• Покрытие: гальваническая оцинковка - равномерное покрытие, соответствует ГОСТ 14918
• Огнестойкость: да - выдерживает открытый огонь до 90 минут (соответствует классу реакции на огонь КМ0)
• Исполнение: без соединительного элемента - требует самостоятельного подбора фурнитуры для сборки
• Реестр РФ: №1367/16/2023 - сертифицирован для использования в промышленных объектах России

Совместимость и монтаж

Кабельный лоток листовой неперфорированный 60x200x3000 мм, сталь 1.5мм, SKSU 620 FS совместим с другими элементами системы SKSU 60 от OBO BETTERMANN: углы, переходники, опоры и крышки. Для соединения между собой используются специальные болтовые зажимы или сварка. Монтаж выполняется на кронштейнах или креплениях типа “U” с шагом не более 1,5 метра. Установка возможна как горизонтально, так и вертикально. Отсутствие перфорации исключает необходимость в дополнительных крепёжных отверстиях - всё крепление осуществляется через борта.

Безопасность и стандарты

Кабельный лоток SKSU 620 FS соответствует требованиям российского реестра промышленной продукции №1367/16/2023 и имеет подтверждённую огнестойкость. Применение оцинкованной стали гарантирует соответствие нормам по электро- и пожарной безопасности. Лоток не содержит материалов, выделяющих токсичные вещества при нагреве, что делает его безопасным для закрытых помещений.

Преимущества

• Высокая несущая способность благодаря толщине стали 1,5 мм и профильному усилению бортов
• Устойчивость к коррозии - оцинковка защищает даже при повреждении поверхности
• Открытая форма удобна для быстрого доступа к кабелям при обслуживании
• Подходит для систем с большими группами кабелей - полезное сечение 11 800 мм2 снижает риск перегрузки
• Совместимость с широким спектром комплектующих SKSU 60 - легко расширять и модифицировать трассу

Ограничения применения

• Не предназначена для прямого контакта с открытым пламенем - огнестойкость действует в течение ограниченного времени
• Требуется использование дополнительных креплений и соединителей - сам по себе лоток не является готовой конструкцией
• Не рекомендован для наружной установки без защиты от осадков - хотя материал устойчив к коррозии, система не герметична без крышек
• Запрещено использовать в местах с постоянными химическими воздействиями (например, кислоты, щёлочи) - оцинковка не выдерживает агрессивных сред

Примеры использования

• Прокладка силовых кабелей на заводах по производству металла
• Трассировка управления на конвейерах в пищевой промышленности
• Кабельные каналы в подземных технологических тоннелях тепловых станций
• Распределительные шины в распределительных пунктах (РП) и подстанциях

Практические советы

• Перед монтажом проверьте посадочные размеры - высота борта 60 мм должна соответствовать высоте крепёжных элементов
• Для длинных участков (>10 м) предусмотрите температурные компенсаторы - металл расширяется при нагреве
• При необходимости герметизации используйте крышку SKSU 60 - она плотно защёлкивается и предотвращает попадание пыли
• Не забудьте соблюдать минимальный радиус изгиба - для этого лотка он составляет не менее 1,5 м
• При использовании нескольких лотков параллельно оставляйте зазор минимум 50 мм между ними для теплоотвода
