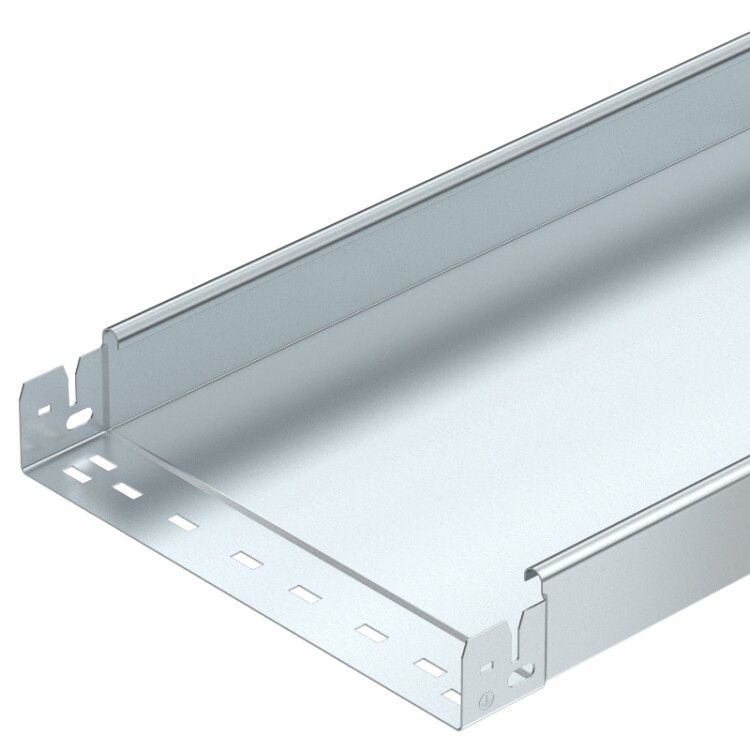

Кабельный листовой лоток неперфорированный 60x400x3050 (SKSMU 640 FT) | 6059713 OBO Bettermann

Кабельный лоток листовой неперфорированный 60x400x3050 мм, сталь 1.5мм, горячий цинк от OBO BETTERMANN (арт. SKSMU 640 FT, артикулы 6059713) предназначен для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Его прочная конструкция и долговечное цинкование обеспечивают надежную работу на протяжении десятилетий.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в промышленных объектах, где важна механическая прочность и защита от коррозии. Подходит для установки внутри зданий и на открытых участках с умеренной влажностью. Часто применяется на заводах, энергообъектах, в химических производствах и вблизи побережий с небольшим содержанием соли в воздухе. Не рекомендован для постоянного воздействия морской воды или агрессивных химикатов.

Технические характеристики

• Размеры: ширина 60 мм, глубина 400 мм, длина 3050 мм
• Материал: сталь с толщиной стенки 1,5 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Полезное сечение: 23 800 мм2 - позволяет размещать значительное количество кабелей
• Нагрузка: до 260 кг/м - рассчитан на плотную укладку кабелей
• Температурный режим: от –70C до +45C (исполнение УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - выдерживает интенсивные вибрации
• Огнестойкость: класс E45–E90 в зависимости от типа кабеля (по ГОСТ Р 53316-2009)
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток оснащен интегрированным соединителем - это упрощает сборку трасс без дополнительных фитингов. Соединение происходит путём защёлкивания смежных элементов, что обеспечивает герметичность и жёсткость стыка. Монтаж выполняется на кронштейнах или креплениях с шагом не более 1,5 метра. Для длинных трасс рекомендуется использовать компенсационные участки при перепадах температур. Лоток совместим с другими изделиями серии SKSMU от OBO BETTERMANN.

Безопасность и стандарты

• Произведён согласно ГОСТ Р 52868-2007 (требования к кабельным лоткам)
• Цинкование соответствует ГОСТ Р 9.307-89
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Устойчивость к вибрациям - по ГОСТ Р 17516.1-90
• Температурное исполнение УХЛ-1 - допущено к работе в холодном климате

Преимущества

• Высокая несущая способность благодаря толщине стали 1,5 мм
• Защита от коррозии на уровне 30+ лет благодаря горячему цинкованию
• Интегрированный соединитель снижает время монтажа и исключает потери герметичности
• Подходит для помещений с высокими требованиями к безопасности - например, АЗС, химзаводы
• Не требует дополнительных средств защиты после установки

Ограничения применения

• Не предназначен для прямого контакта с концентрированными кислотами, щелочами или растворами солей морской воды
• Не следует применять при температурах выше +45C длительно - возможна потеря прочностных характеристик
• Не рекомендуется для внешней прокладки в районах с высокой солевой нагрузкой (например, морские порты)
• При использовании в местах с частыми ударными нагрузками требуется дополнительная защита или усиление опор

Примеры использования

• Прокладка силовых кабелей на производственных линиях заводов
• Кабельные трассы в системах автоматизации станков и конвейеров
• Распределение кабелей управления в химических цехах с умеренной влажностью
• Обустройство кабельных каналов в тепловых пунктах и насосных станциях
• Прокладка в зонах с вибрацией оборудования - компрессоры, генераторы

Практические советы

• Перед монтажом проверьте, чтобы внутренняя поверхность лотка была свободна от острых кромок - они могут повредить изоляцию кабелей
• При укладке большого количества кабелей следите, чтобы заполнение не превышало 70% полезного сечения - это сохраняет теплоотвод и удобство обслуживания
• Для трасс длиной свыше 20 метров предусмотрите компенсационные участки - металл расширяется при нагреве
• При необходимости удлинения используйте только оригинальные соединители от OBO BETTERMANN - другие детали могут нарушить герметичность и несущую способность
• Проверяйте соответствие диаметра кабелей ширине лотка - слишком крупные кабели затруднят укладку и последующее обслуживание
