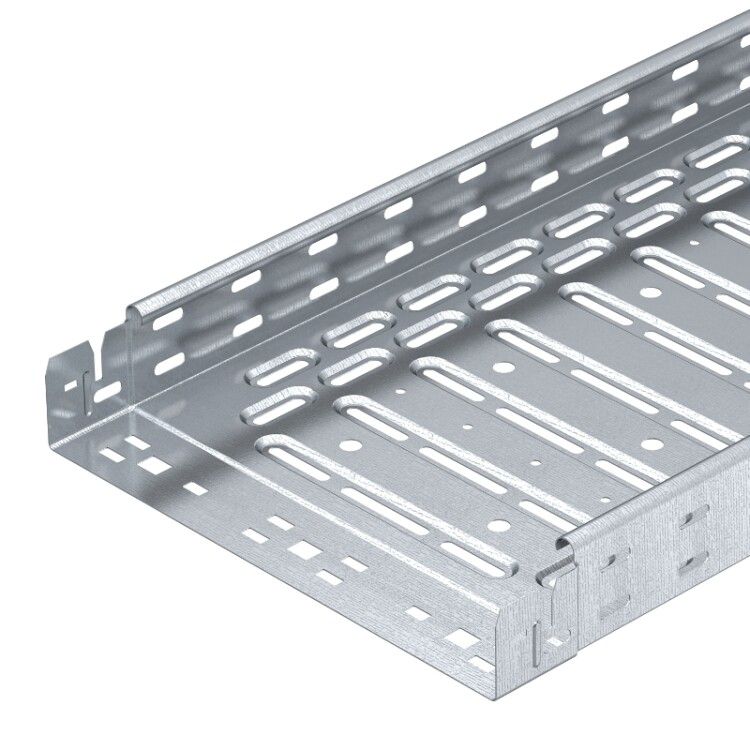

Кабельный листовой лоток OBO RKS-Magic, перфорированный 60x200x3050 (RKSM 620 FS) | 6047638 Bettermann

Кабельный лоток листовой перфорированный 60x200x3050 мм, сталь 0.75мм, серия RKS-Magic, RKSM 620 FS - это готовое решение для прокладки слаботочных и силовых кабелей в помещениях с умеренной нагрузкой. Благодаря встроенному соединителю и перфорированной конструкции, RKSM 620 FS обеспечивает быстрый монтаж и удобную организацию трасс, особенно в системах с частыми изменениями конфигурации.

Назначение и область применения

Кабельный лоток RKSM 620 FS предназначен для прокладки кабелей в офисах, серверных, производственных помещениях, на объектах ЖКХ и промышленных площадках. Подходит для слаботочных систем (сети, телефония, CCTV) и силовых кабелей малой мощности. Применяется внутри зданий - как в отапливаемых, так и в неотапливаемых помещениях. Лоток не рассчитан на открытую установку на улице или в условиях постоянного воздействия осадков.

Технические характеристики

• Размеры: 60×200×3050 мм - высота 60 мм, ширина 200 мм, длина 3050 мм;
• Материал: сталь толщиной 0,75 мм;
• Покрытие: конвейерное цинкование, толщина слоя 20 мкм, соответствует ГОСТ Р 14918-80 (1-й класс);
• Полезное сечение: 11 800 мм2 - позволяет разместить значительный объем кабелей;
• Нагрузка: до 100 кг/м по ГОСТ Р 52868-2007;
• Огнестойкость: класс E45–E90 (зависит от типа кабеля), соответствие ГОСТ Р 53316-2009;
• Температурный режим: от –70C до +45C, исполнение УХЛ-1 по ГОСТ 15150-69;
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90;
• Срок службы: не менее 28 лет при соблюдении условий эксплуатации;
• Исполнение: с интегрированным соединителем - без дополнительных элементов;
• Перфорация: боковые стенки и монтажная поверхность - для фиксации, вентиляции и доступа к кабелям.

Совместимость и монтаж

Кабельный лоток RKSM 620 FS совместим с другими изделиями серии RKS-Magic. Интегрированный соединитель позволяет легко соединять лотки друг с другом без болтов или хомутов - достаточно защелкнуть. Монтажная перфорация позволяет крепить лоток к стенам, потолкам или опорным конструкциям с помощью дюбелей, саморезов или кронштейнов. Диаметр отверстий под крепление - стандартный, совместим с большинством крепежных элементов. Перфорированные боковые стенки позволяют легко вывести кабели в нужном направлении без резки.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 - требования к кабельным лоткам;
• Огнестойкость проверена по ГОСТ Р 53316-2009 - класс E45–E90;
• Устойчивость к вибрациям - ГОСТ Р 17516.1-90, уровень 9;
• Защита от коррозии - цинкование по ГОСТ Р 14918-80, 1-й класс толщины;
• Эксплуатационная безопасность - не выделяет токсичных веществ при нагреве.

Преимущества

• Встроенное соединение снижает время монтажа и исключает потерю комплектующих;
• Перфорация по всей длине - гибкая организация маршрута кабелей, возможность модификации без инструментов;
• Высокая прочность при минимальной массе - сталь 0,75 мм с цинком обеспечивает долговечность без избыточного веса;
• Цинковое покрытие защищает от коррозии даже в сырых помещениях;
• Поддержка огнестойкости повышает безопасность при аварийных ситуациях.

Ограничения применения

• Не предназначено для наружной установки - не имеет герметизации, не выдерживает длительного контакта с водой;
• Не рекомендовано для кабелей с большой механической нагрузкой (например, тяжелые силовые кабели >100 кг/м);
• Не подходит для взрывоопасных сред - не имеет взрывозащиты;
• При использовании в местах с частыми перепадами температур выше +45C требуется контроль теплового расширения кабелей.

Примеры использования

• Прокладка сетевых кабелей в серверной комнате - удобство доступа и вентиляции;
• Обустройство трасс для видеонаблюдения в административном здании - перфорация позволяет выводить провода через любую точку;
• Функциональная система кабельной организации на производстве - сочетание прочности и скорости сборки;
• Модульные системы в учебных заведениях - можно быстро переоборудовать трассу при изменении планировки.

Практические советы

• При проектировании учтите, что внутренняя высота лотка составляет около 60 мм - выбирайте кабели с учетом этого параметра;
• Для длинных трасс используйте компенсаторы или оставьте зазоры между участками - металл расширяется при нагреве;
• При креплении к металлическим поверхностям используйте антивибрационные прокладки - увеличит срок службы и снизит шум;
• Проверяйте совместимость с другими элементами серии RKS-Magic перед закупкой - все детали должны иметь одинаковое исполнение;
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки для предотвращения порезов кабелей.
