Кабельный листовой лоток OBO RKS-Magic, перфорированный 60x600x3050 (RKSM 660 FS) | 6047735 Bettermann

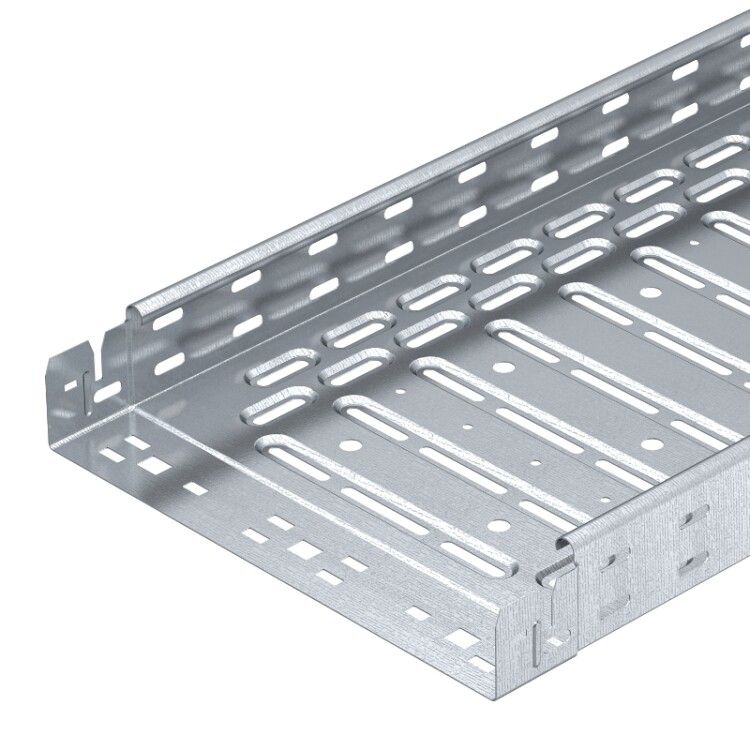

Кабельный лоток листовой перфорированный 60x600x3050 мм, сталь 0.9мм, серия RKS-Magic, RKSM 660 FS, ГСИ - это жесткий, перфорированный профиль из оцинкованной стали для прокладки кабелей в помещениях и на открытых участках. Модель RKSM 660 FS оснащена встроенным соединителем, что ускоряет сборку трасс и снижает трудозатраты при монтаже.

Назначение и область применения

Кабельный лоток RKSM 660 FS предназначен для прокладки силовых, слаботочных и коммуникационных кабелей в условиях, где важны доступ, вентиляция и быстрая модификация трассы. Подходит для установки в офисах, производственных цехах, серверных, АЗС, транспортных терминалах и других объектах с высокими требованиями к организации кабельных путей.

Эксплуатируется в отапливаемых и неотапливаемых зданиях, включая территории с перепадами температур. Применяется там, где требуется легкая, но прочная система фиксации кабелей - например, на потолках, стенах или в подвесных конструкциях.

Технические характеристики

• Размеры: 60×600×3050 мм - высота 60 мм, ширина 600 мм, длина 3050 мм;
• Материал: сталь толщиной 0,9 мм;
• Покрытие: конвейерное цинкование, толщина слоя 20 мкм, соответствует 1-ому классу по ГОСТ Р 14918-80;
• Полезное сечение: 35 800 мм2 - позволяет размещать значительную массу кабелей;
• Исполнение: с интегрированным соединителем - исключает необходимость в дополнительных элементах стыковки;
• Перфорация: боковые стенки и монтажная поверхность перфорированы - обеспечивает вентиляцию и удобство крепления;
• Температурный режим: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69);
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - выдерживает вибрации на оборудовании и вибрирующих конструкциях;
• Огнестойкость: E45–E90 (по ГОСТ Р 53316-2009) - зависит от типа проложенного кабеля;
• Срок службы: не менее 28 лет при соблюдении условий эксплуатации.

Совместимость и монтаж

Кабельный лоток RKSM 660 FS совместим с другими изделиями серии RKS-Magic. Интегрированный соединитель позволяет легко стыковать лотки друг с другом без болтов или хомутов - достаточно совместить замки и зафиксировать. Это особенно эффективно при удлинении трассы или изменении направления.

Для крепления используются саморезы или анкеры через монтажную перфорацию. Расстояние между точками крепления рекомендуется не более 1,5 метра. Лоток можно монтировать горизонтально, вертикально или на наклонных поверхностях. Перфорированные боковые стенки позволяют легко выводить кабели в нужном месте без резки.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 - нормы для кабельных лотков с допустимой нагрузкой до 100 кг/м;
• ГОСТ Р 14918-80 - класс защиты от коррозии (1-й класс, 20 мкм цинка);
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1;
• ГОСТ Р 17516.1-90 - вибростойкость 9 баллов;
• ГОСТ Р 53316-2009 - огнестойкость E45–E90 (при использовании подходящих кабелей).

Преимущества

• Встроенное соединение уменьшает время монтажа и количество комплектующих;
• Перфорация по всей длине - удобно для прокладки, обслуживания и изменения маршрута;
• Оцинкованное покрытие обеспечивает долгую защиту от коррозии даже в сыром воздухе;
• Высокая грузоподъемность - до 100 кг/м - позволяет использовать для плотного заполнения кабелями;
• Подходит для систем с частым доступом - кабели видны и легко доступны для проверки.

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками высокой теплоты вне пределов заявленной огнестойкости;
• Не следует применять в средах с постоянным воздействием агрессивных химических веществ (например, кислот, щелочей) - цинк может разрушаться;
• При монтаже на длинных пролетах (>3 м) требуются дополнительные опоры - максимальная нагрузка рассчитана на шаг 1,5 м;
• Не используется в качестве несущего элемента для оборудования - только для кабелей.

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства;
• Распределение сетевых и телефонных кабелей в серверных помещениях;
• Обустройство кабельных трасс в торговых центрах и административных зданиях;
• Фиксация проводов на внешних стенах зданий в холодных регионах;
• Системы освещения и сигнализации на автостоянках и парковках.

Практические советы

• При заказе убедитесь, что длина 3050 мм соответствует вашему проекту - лоток нельзя резать без потери целостности соединителя;
• Для поворотов используйте угловые переходники серии RKS-Magic - они обеспечивают герметичность и сохраняют механическую прочность;
• Проверьте посадочные места перед монтажом - перфорация должна быть чистой, без заусенцев;
• При работе в местах с повышенной влажностью дополнительно контролируйте состояние цинкового покрытия каждые 3–5 лет;
• При необходимости увеличения емкости - используйте два лотка RKSM 660 FS параллельно, закрепив их на одной планке.
