Кабельный листовой лоток перфорированный 110x100x3050 (SKSM 110 FT) | 6059631 OBO Bettermann

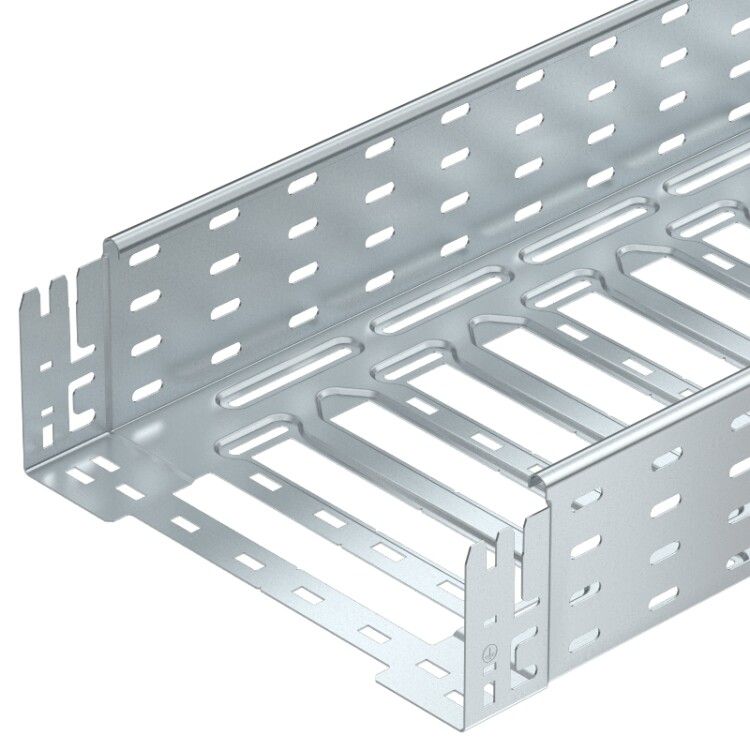

Лоток кабельный листовой перфорированный 110x100x3050 мм сталь 1.5 мм SKSM 110 FT от OBO BETTERMANN - это готовый элемент кабельной трассы с интегрированным соединителем, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на объектах с высокими требованиями к надёжности монтажа.

Назначение и область применения

Лоток кабельный листовой перфорированный 110x100x3050 мм сталь 1.5 мм SKSM 110 FT используется для организации горизонтальных кабельных трасс в промышленных зданиях, офисах, серверных, телекоммуникационных узлах и на производственных линиях. Подходит для прокладки кабелей управления, связи, питания до 450/750 В. Интегрированная система соединения позволяет собирать трассы без дополнительных фитингов, что снижает время монтажа.

Технические характеристики

• Размеры: 110 мм (высота) × 100 мм (ширина) × 3050 мм (длина)
• Толщина стали: 1,5 мм
• Полезное сечение: 10 800 мм2 - площадь для размещения кабелей без учёта стенок
• Материал: сталь с горячим цинкованием - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Перфорация: сплошная боковая перфорация 7×20 мм - обеспечивает гибкость крепления и возможность установки крепёжных элементов, переходников, ответвлений
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без болтовых соединений
• Тип: SKSM 110 FT - серийное исполнение из системы KTS от OBO BETTERMANN

Совместимость и монтаж

Лоток кабельный SKSM 110 FT совместим с другими элементами системы KTS: кронштейнами, опорами, углами и крышками того же типа. Благодаря интегрированному соединителю, два лотка соединяются просто - вставляются друг в друга и фиксируются замком. Монтаж выполняется на кронштейнах или крепёжных планках. Перфорация позволяет дополнительно закрепить лоток через любые точки по боковым стенкам. Учитывайте, что полезная длина после сборки - 3000 мм, остальные 50 мм - это часть соединительного механизма.

Безопасность и стандарты

Выполнено в соответствии с требованиями к кабельным трассам в промышленных зонах. Горячее цинкование соответствует DIN EN ISO 1461. Лоток проходит проверку на механическую прочность и устойчивость к коррозии. Для лотков шириной от 200 мм и выше предусмотрена совместимость с нормами VdS 2092 (защита от воздействия спринклерных систем), однако данный лоток шириной 100 мм не предназначен для установки под спринклеры - эти требования не распространяются на него.

Преимущества

• Ускоренный монтаж благодаря интегрированному соединителю - нет необходимости использовать болты, гайки или сварку
• Горячее цинкование гарантирует долгий срок службы даже в сырых и пыльных помещениях
• Перфорация по всей длине боковых стенок даёт свободу в расположении креплений и ответвлений
• Совместимость с системой KTS - можно комбинировать с другими элементами одного производителя без адаптеров
• Чётко заданное полезное сечение упрощает расчёт нагрузки по количеству кабелей

Ограничения применения

• Не предназначен для наружной эксплуатации без защиты от прямого солнечного света и осадков - хотя цинк защищает от коррозии, длительное воздействие атмосферных факторов требует дополнительной оболочки
• Ширина 100 мм ограничивает количество одновременно прокладываемых кабелей - не подходит для крупных трасс с большим числом жил
• Не рассчитан на использование под спринклерными системами - норма VdS 2092 применяется только к лоткам шириной от 200 мм
• Не рекомендуется применять в местах с постоянным механическим ударным воздействием - например, рядом с движущимися механизмами без кожуха

Примеры использования

• Прокладка кабелей управления между станками на автоматизированной линии
• Обустройство кабельных трасс в серверной комнате для сетевых и питательных проводов
• Монтаж слаботочных кабелей (LAN, CCTV, телефония) в административных корпусах
• Замена старых металлических каналов на более технологичные решения в рамках модернизации электрооборудования

Практические советы

• При заказе учитывайте, что длина 3050 мм - это общая длина, а рабочая длина после соединения - 3000 мм. Это важно при планировании маршрута трассы.
• Для вертикальных участков используйте дополнительные кронштейны с шагом не более 1,5 метра - вес лотка с кабелями может достигать 15–20 кг на 3 м.
• Перфорация позволяет крепить лоток не только по центру, но и по краям - выбирайте точку крепления в зависимости от нагрузки и направления тяги кабелей.
• При использовании крышек - они должны быть совместимы с типом SKSM 110 FT. Крышки не входят в комплект - заказываются отдельно (например, OBO KTS Cover 110).
• Проверьте посадочные размеры перед монтажом - внутренняя ширина 100 мм, внешняя - чуть больше, чтобы не возникло помех при установке в нишу или крепление к потолку.
