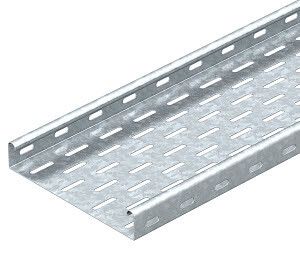

Кабельный листовой лоток перфорированный 35x300x3000 (MKS 330 FT) | 6053300 OBO Bettermann

Кабельный лоток листовой перфорированный 35x300x3000 мм, горячеоцинкованный от OBO BETTERMANN (артикул 6053300, тип MKS 330 FT) предназначен для прокладки силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Его прочная конструкция и защитное покрытие обеспечивают долгий срок службы даже в агрессивных условиях.

Назначение и область применения

Этот кабельный лоток используется для упорядоченной прокладки кабелей на предприятиях, в цехах, на транспорте, в энергообъектах и других местах с повышенными требованиями к надёжности. Подходит для вертикальной и горизонтальной установки внутри помещений и на открытых площадках. Применяется там, где требуется доступ к кабелям для обслуживания, модернизации или замены - например, на станках, конвейерах, распределительных щитах и в системах автоматизации.

Технические характеристики

• Размеры: 35 мм (высота бортов) × 300 мм (ширина) × 3000 мм (длина)
• Материал: сталь с горячим цинкованием - защищает от коррозии, повышает износостойкость
• Толщина стали: 1 мм - обеспечивает достаточную жёсткость при сохранении лёгкости
• Полезное сечение: 10 300 мм2 - позволяет размещать значительный объём кабелей без перегрузки
• Перфорация: боковые стенки и основание имеют отверстия - улучшают вентиляцию, снижают вес, позволяют фиксировать кабели хомутиками
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: без соединительного элемента - требует самостоятельного подбора крепёжных деталей

Совместимость и монтаж

Лоток совместим с комплектующими системы MKS от OBO BETTERMANN: кронштейнами, опорами, переходниками и крышками. Для сборки используются самонарезающие винты, заклёпки или болтовые соединения через монтажную перфорацию в основании. Установка возможна на стенах, потолках, колоннах и специальных несущих конструкциях. Длина 3 метра удобна для прямых участков трассы - при необходимости лоток легко режется ножницами по металлу. Соединение между секциями выполняется встык с использованием внешних или внутренних соединителей (приобретаются отдельно).

Безопасность и стандарты

• Соответствует требованиям российского реестра промышленной продукции №1367/10/2023
• Имеет лицензию Росатома ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных и радиационно опасных объектах
• Огнестойкость подтверждает соответствие нормам противопожарной защиты

Преимущества

• Горячее цинкование гарантирует защиту от коррозии до 25 лет в условиях повышенной влажности
• Перфорация позволяет легко крепить кабели, не нарушая целостность лотка
• Высокая несущая способность при минимальном весе - снижает нагрузку на крепления
• Удобство монтажа благодаря предварительно просверленным отверстиям в основании
• Поддержка стандартизированной системы MKS - возможность масштабирования и модификации трассы

Ограничения применения

• Не предназначен для прокладки кабелей под постоянным давлением или механическим воздействием (например, под проездом грузового транспорта)
• Не рекомендован для прямого контакта с открытым пламенем или температурой выше +80 C длительное время
• Отсутствие крышки и соединительных элементов в комплекте - необходимо дополнительно приобрести крепёж и завершающие детали
• Не подходит для экстремально агрессивных сред (концентрированные кислоты, щёлочи, растворители)

Примеры использования

• Прокладка кабелей управления на производственных линиях в машиностроении
• Распределение силовых кабелей в электрощитовых помещениях заводов
• Обустройство кабельных трасс в тепловых и атомных электростанциях
• Фиксация сигнальных и коммуникационных проводов в системах видеонаблюдения и АСУ ТП

Практические советы

• При выборе длины учтите, что 3000 мм - максимальная стандартная длина; при необходимости удлинения используйте соединители типа MKS 330 FC
• Для крепления к бетону применяйте анкерные болты M8-M10; к металлическим конструкциям - самонарезающие винты с шестигранной головкой
• Проверьте посадочные размеры кронштейнов - они должны точно соответствовать ширине лотка (300 мм)
• Если нужна герметичность - докупите крышку MKS 330 LC, хотя она не входит в базовый комплект
• При работе с большим числом кабелей следите, чтобы суммарный диаметр не превышал 70–80% от полезного сечения (10 300 мм2)
