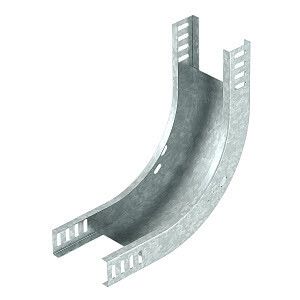

Вертикальный угол 90° внутренний 35x300 (RBV 330 S FT) | 7007188 OBO Bettermann

Угол вертикальный внутренний 90 градусов 35x300 мм горячий цинк от OBO BETTERMANN - компонент системы кабельных лотков, предназначенный для создания внутренних поворотов на 90° между вертикальными участками трассы. Артикул RBV 330 S FT обеспечивает совместимость с лотками той же высоты бортов и защищён покрытием из горячего цинка для долговечности в агрессивных средах.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы внутри вертикальных шахт, стоек или каналов. Подходит для систем, где требуется сохранить целостность проводки при переходе от одного вертикального участка к другому под прямым углом. Применяется в промышленных объектах, энергообъектах, объектах атомной отрасли и других местах с жёсткими требованиями к надёжности кабельных систем.

Технические характеристики

• Форма: внутренний вертикальный угол 90°
• Высота борта: 35 мм - соответствует стандартным кабельным лоткам этой высоты
• Ширина профиля: 300 мм - определяет размер зоны перегиба трассы
• Толщина металла: 1 мм - обеспечивает достаточную механическую прочность при минимальном весе
• Покрытие: горячий цинк - антикоррозийная защита, устойчивая к механическим воздействиям и химическим средам
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклёпками
• Тип: RBV 330 S FT - серийное обозначение от OBO BETTERMANN

Совместимость и монтаж

Угол совместим исключительно с кабельными лотками высотой бортов 35 мм. Для установки необходимо использовать стандартные крепёжные элементы (болты М6/М8, заклёпки или самонарезающие винты), подходящие по толщине стенки лотка. Установка выполняется путём выравнивания кромок лотка и угла, затем фиксация через предварительно просверленные отверстия. Отсутствие встроенного соединительного механизма позволяет гибко выбирать способ крепления в зависимости от условий монтажа.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ - зарегистрировано в Реестре промышленной продукции №1367\9\2023
• Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики
• Покрытие горячим цинком соответствует ГОСТ 14918 и ISO 1461 - гарантирует срок службы до 25 лет в условиях повышенной влажности и агрессивной среды

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - не требует дополнительной защиты даже в сырых помещениях
• Жёсткая конструкция из стали толщиной 1 мм - не деформируется под нагрузкой от кабелей
• Совместимость с широким спектром лотков OBO BETTERMANN и аналогичных систем
• Подтверждённая безопасность для ядерных объектов - снижает риск отказа в проверках

Ограничения применения

• Не предназначен для горизонтальных поворотов - применяется только в вертикальных плоскостях
• Не имеет встроенных крепёжных элементов - требует дополнительных расходников для сборки
• Не рекомендован для использования в условиях постоянного контакта с открытым огнём или температур выше +120 C
• Не подходит для лотков с высотой борта менее или более 35 мм - возможны щели и потеря герметичности

Примеры использования

• Переход между этажами в промышленных зданиях - вертикальный лоток переходит на следующий уровень через этот угол
• Кабельные шахты в АЭС и тепловых электростанциях - где требуется соответствие нормам Росатома
• Цеховые трассы на заводах с высокой влажностью - например, пищевые производства, металлургические участки
• Аксессуар для модульных систем кабельных лотков, собранных из стандартных комплектующих OBO BETTERMANN

Практические советы

• Проверьте перед монтажом точное соответствие высоты борта вашего лотка - 35 мм - чтобы избежать люфтов и потери защиты от внешнего воздействия
• Используйте антивибрационные прокладки между углом и лотком при монтаже на вибрирующих конструкциях
• При необходимости увеличения степени защиты используйте дополнительно термоусадочные трубки или герметики на стыках
• Храните угол в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать образование белого налёта (цинковый цвет), который не влияет на функциональность
• Артикул RBV 330 S FT и номер 7007188 - одинаково используются в каталогах OBO BETTERMANN; при заказе указывайте оба для быстрого поиска
