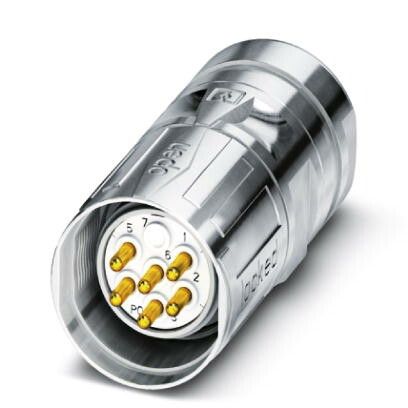

Соединитель кабельный CA-09P1N1280DNS Phoenix Contact 1619596

Соединитель кабельный CA-09P1N1280DNS от Phoenix Contact предназначен для надёжного соединения силовых и управляющих кабелей в условиях повышенной влажности, запылённости и механических нагрузок. Артикул 1619596 соответствует серийному решению для промышленной автоматизации.

Назначение и область применения

CA-09P1N1280DNS используется для герметичного соединения кабелей в местах, где требуется исключить попадание воды, пыли и других внешних воздействий. Подходит для установки на оборудовании, работающем в сложных средах - например, на конвейерах, насосных станциях, в пищевой и химической промышленности. Применяется там, где обычные разъёмы недостаточно защищены.

Технические характеристики

• Тип: кабельный соединитель с винтовым зажимом
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Максимальное рабочее напряжение: 400 В переменного тока
• Рабочий температурный диапазон: от –40 C до +85 C
• Материал корпуса: термопластик, устойчивый к УФ-излучению и химическим веществам
• Цвет: чёрный
• Количество контактов: 12
• Сечение провода: 0,2–2,5 мм2

Совместимость и монтаж

CA-09P1N1280DNS совместим с кабелями с одножильными и многожильными жилами, зачищенными на длину 10–12 мм. Для монтажа необходимо закрутить винты зажимов моментом 0,5 Нм - перетягивать нельзя, чтобы не повредить изоляцию. Кабели должны иметь наружный диаметр от 5 до 10 мм. Соединитель не требует специальных инструментов - достаточно отвертки с плоским шлицем. Герметизация обеспечивается за счёт резинового уплотнительного кольца, которое фиксируется при затяжке гайки корпуса.

Безопасность и стандарты

Соответствует требованиям IEC 60529 (защита от пыли и влаги) и IEC 60947-5-1 (для коммутирующих устройств). Сертифицирован для работы в соответствии с нормами EN 61439 для распределительных систем. Материалы корпуса не поддерживают горение - класс самозатухания UL94 V-0.

Преимущества

• Высокая степень защиты IP67 позволяет использовать соединитель даже во влажных помещениях и на открытых площадках
• Устойчивость к широкому диапазону температур делает его пригодным для холодных регионов и нагреваемых зон оборудования
• Герметичная конструкция снижает риск окисления контактов и замыканий
• Простой монтаж без необходимости сварки или пайки
• Чёрный цвет корпуса маскирует следы загрязнений и выцветания

Ограничения применения

• Не предназначена для постоянного погружения под воду - IP67 допускает лишь временное воздействие
• Не рекомендуется применять с кабелями сечением более 2,5 мм2 - возможна потеря герметичности и перегрев
• Запрещено использование в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не подходит для частых циклов подключения/отключения - рассчитан на стационарную установку

Примеры использования

• Подключение датчиков уровня жидкости на насосной станции
• Соединение кабелей между секциями конвейерной ленты в пищевом цехе
• Обвязка приводов на производстве пластмасс, где есть брызги смазочных материалов
• Интеграция в системы управления на открытом воздухе - например, на тепловых пунктах или вентиляционных шахтах

Практические советы

• Перед монтажом проверьте, что кабель не имеет трещин или деформаций - они нарушают герметичность
• При использовании в условиях высокой влажности перед сборкой протрите контакты сухой тканью
• Не используйте инструменты с острыми кромками при зачистке жил - легко повредить изоляцию внутри соединителя
• При групповой установке нескольких CA-09P1N1280DNS оставляйте минимум 15 мм свободного пространства между ними для доступа к винтам
• Артикул 1619596 - это точная ссылка на модель; при заказе всегда указывайте полное название CA-09P1N1280DNS и артикул, чтобы избежать путаницы с аналогами
