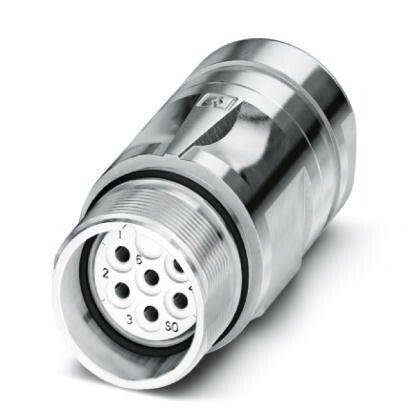

Соединитель переходной CA-09S1N1290DN Phoenix Contact 1620164

Переходной соединитель CA-09S1N1290DN от Phoenix Contact - это прямой экранированный переходник с разъёмом типа M23 на 8+1 контакт, предназначенный для надёжного подключения кабелей с диаметром 3–14,5 мм через пайку. Артикул 1620164 используется там, где важна герметичность, устойчивость к механическим нагрузкам и качественная экранная защита.

Назначение и область применения

CA-09S1N1290DN предназначен для создания прочного и защищённого соединения между кабелем и оборудованием с разъёмом M23. Применяется в условиях повышенной вибрации, запылённости или влажности - например, на промышленных станках, конвейерах, системах автоматизации и робототехнике. Экранирование обеспечивает снижение помех, что особенно важно при передаче сигналов управления и измерений.

Технические характеристики

• Тип: прямой переходной соединитель
• Экранирование: да - металлический корпус обеспечивает электромагнитную защиту
• Разъём: M23, 8 основных контактов + 1 заземляющий (8+1)
• Тип контакта: розетка (female) - подключается к штепселю/вилке
• Метод подключения: пайка - требует ручной или автоматизированной пайки проводов внутри корпуса
• Диаметр кабеля: 3–14,5 мм - подходит для гибких многожильных кабелей средней толщины
• Система крепления: SPEEDCON - быстрый замок для фиксации без инструментов

Совместимость и монтаж

CA-09S1N1290DN совместим с любыми вилками M23, соответствующими стандарту IEC 61076-2-101. Для монтажа:

• Зачистите жилы кабеля до нужной длины - учитывайте внутреннее пространство корпуса
• Произведите пайку каждого провода к соответствующему контакту - соблюдайте полярность и цветовую маркировку
• Убедитесь, что внешний диаметр кабеля попадает в диапазон 3–14,5 мм - иначе не будет герметичной фиксации
• Зафиксируйте соединитель в SPEEDCON-зажиме - слышимый щелчок означает правильную установку

Не используйте инструменты для затяжки - SPEEDCON рассчитан на ручное соединение.

Безопасность и стандарты

CA-09S1N1290DN соответствует требованиям стандарта IEC 61076-2-101 для разъёмов M23. Материалы корпуса устойчивы к химическим воздействиям и температурным перепадам. Однако сертификация IP-класса не указана - не предполагается погружение в воду или высокий уровень защиты от брызг.

Преимущества

• Экранированный корпус минимизирует влияние электромагнитных помех - повышает стабильность сигнала
• Система SPEEDCON позволяет менять соединители без отверток - экономит время при обслуживании
• Пайка обеспечивает долговечный и надёжный электрический контакт - лучше, чем клеммы при больших токах и вибрации
• Поддержка широкого диапазона диаметров кабеля - универсальность для различных типов проводов

Ограничения применения

• Не подходит для подключения кабелей менее 3 мм или более 14,5 мм - возможна утечка, потеря герметичности или повреждение зажима
• Пайка требует навыков - нельзя использовать в условиях, где невозможно выполнить качественную пайку
• Отсутствие указанного класса IP - не рекомендовано для открытых площадок, душевых зон или мест с постоянными брызгами воды
• Только розеточная форма - не является вилкой; требуется совместимый штекер на другом конце

Примеры использования

• Подключение энкодеров к контроллерам на конвейерной ленте
• Соединение датчиков давления с панелью управления в цехе с высокой вибрацией
• Фиксация кабелей в роботизированных модулях, где частые перемещения вызывают изгиб проводов
• Альтернатива разъёмам с винтовыми клеммами в местах, где необходима компактность и экранирование

Практические советы

• Выбирайте кабели с подходящей гибкостью - слишком жёсткие могут повредить пайку при движении
• Используйте термоусадку или изоляционные трубки после пайки - это повысит механическую прочность и защиту от окисления
• Проверьте целостность экрана - он должен быть надёжно припаян к корпусу, иначе эффект экранирования исчезнет
• При замене - всегда выключайте питание и проверяйте отсутствие напряжения, даже если система кажется “выключенной”
• Arтикул 1620164 - сохраняйте этот номер при заказе запчастей: CA-09S1N1290DN может иметь аналоги с другими контактами или креплением
