Кабельный ввод латунный МGM 54 (32-38 мм) | 87990 Fortisflex КВТ

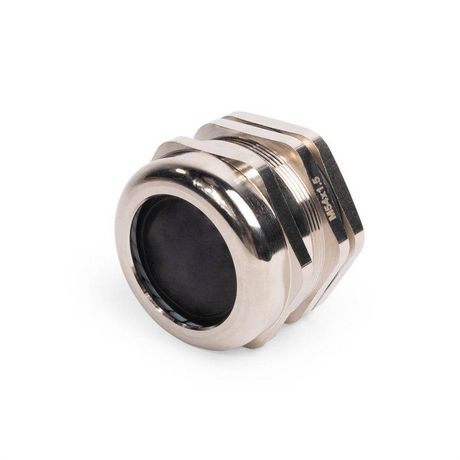

Ввод кабельный латунный MGM 54 (32-38 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей диаметром 32–38 мм в корпуса электрощитов, распределительных устройств и другого электрооборудования. Латунный корпус с никелированным покрытием обеспечивает corrosion resistance и механическую прочность, а комплект из уплотнительных колец и нейлоновой вставки гарантирует плотную посадку на кабеле даже при температурных колебаниях.

Назначение и область применения

Ввод кабельный латунный MGM 54 (32-38 мм) используется для вывода силовых и контрольных кабелей через стенки металлических шкафов, щитов, корпусов машин и технологического оборудования. Применяется в условиях повышенной влажности, запылённости, а также там, где требуется защита от брызг воды, химических жидкостей и агрессивных сред — например, на пищевых производствах, в насосных станциях, на объектах нефтегазовой отрасли и в автоматизированных линиях.

Технические характеристики

• Материал корпуса: никелированная латунь — устойчива к коррозии, не выделяет токсичных веществ
• Диаметр кабеля: 32–38 мм — подходит для крупных многожильных и одножильных кабелей
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления; в некоторых документах указана IP68 — допускается кратковременное погружение
• Температура эксплуатации: от –40 °C до +100 °C, кратковременно — до +120 °C
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из нейлона 6.6 (UL94 V2)
• Длина резьбы: 10 мм — достаточна для фиксации в стенках толщиной до 8 мм
• Размер ключа: 57 мм — совместим со стандартными рожковыми и накидными ключами
• Покрытие: никелированное — антикоррозийное, эстетичное, соответствует требованиям к чистоте (например, в пищевой промышленности)
• Состав: безгалогенный — безопасен при возгорании, не выделяет токсичных газов
• Исполнение: прямолинейное — удобно для прямого прохода кабеля без поворотов
• Наличие контргайки: да — позволяет жестко зафиксировать изделие в отверстии и исключить самопроизвольное ослабление

Совместимость и монтаж

Ввод кабельный латунный MGM 54 (32-38 мм) монтируется в круглое отверстие диаметром 38–40 мм. Установка требует точного сверления или пробивки — рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А и аналоги. Для подготовки отверстий подходят матрицы МПО и наборы НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется накидной гайкой и затягивается ключом на 57 мм. Контргайка дополнительно зажимается с противоположной стороны. Уплотнительные кольца и нейлоновая вставка обеспечивают герметичность без необходимости дополнительной герметизации.

Безопасность и стандарты

• Соответствует стандарту EN 60423 — метрическая резьба, совместимая с европейскими системами
• Неопреновые уплотнители и нейлоновая вставка соответствуют UL94 V2 — самозатухающий материал
• Состав без галогенов — безопасен при пожаре, соответствует нормам RoHS и REACH
• Выдерживает контакт с синтетическими маслами, дизтопливом, бензином и другими агрессивными жидкостями

Преимущества

• Двухступенчатое уплотнение — кольца из неопрена + нейлоновая вставка — обеспечивают плотное прилегание к любому кабелю в заданном диапазоне диаметров
• Никелированная поверхность — не царапается, легко моется, не окисляется
• Широкий температурный диапазон — работает в холодных складах и нагреваемых помещениях
• Контргайка снижает риск ослабления крепления при вибрациях
• Защитная мембрана внутри предотвращает проникновение пыли даже при деформации кабеля

Ограничения применения

• Не предназначены для установки в отверстия меньшего диаметра — минимальный размер отверстия — 38 мм
• Не рекомендованы для кабелей менее 32 мм — возможен люфт и потеря герметичности
• Не следует использовать в условиях постоянного погружения под воду — хотя указан IP68, длительное погружение может привести к просачиванию через материалы
• Запрещено применять при температурах выше +120 °C — даже кратковременные перегрузки могут деформировать нейлоновую вставку

Примеры использования

• Электрощиты на производстве — ввод кабелей питания и управления в шкафы станков
• Насосные станции — герметизация кабелей в условиях высокой влажности
• Автомобильные и железнодорожные сервисные мастерские — входы кабелей в зарядные устройства
• Фood processing equipment — вводы в оборудование, требующее частой мойки и соблюдения санитарных норм
• Нефтегазовые платформы — защита кабелей от масла, бензина и солёной воздушной среды

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен находиться в пределах 32–38 мм. Кабель меньше 32 мм потребует дополнительного уплотнения или замены на другой тип ввода
• При использовании вибрирующего оборудования обязательно используйте контргайку — она предотвращает самоотвинчивание
• Не перетягивайте гайку — достаточно усилия, чтобы уплотнитель равномерно сжался вокруг кабеля. Перетяжка может повредить неопреновое кольцо
• Для быстрого монтажа в уже установленных щитах используйте гидравлический пресс ПГПО-60А — он точно формирует отверстие нужного диаметра
• При замене старого ввода — снимите старые уплотнительные кольца и проверьте состояние резьбы. При наличии коррозии — замените весь ввод, а не только кольца
