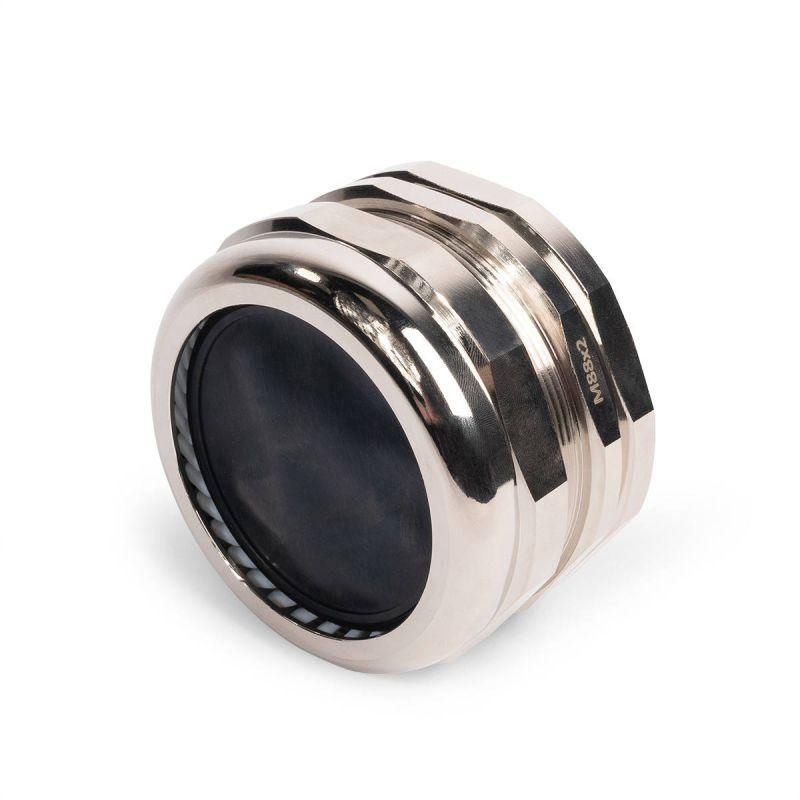

Кабельный ввод латунный МGM 88 (65-70 мм) | 87996 Fortisflex КВТ

Кабельный ввод латунный МGM 88 (65-70 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей диаметром 65–70 мм через стенки электрооборудования. Латунный корпус с никелированным покрытием обеспечивает прочность и коррозионную стойкость, а комплект из уплотнительных колец и нейлоновой вставки гарантирует надёжную герметизацию даже в агрессивной среде.

Назначение и область применения

Кабельный ввод латунный МGM 88 (65-70 мм) используется для вывода силовых и управляющих кабелей в корпуса распределительных щитов, шкафов управления, промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, на открытом воздухе, в помещениях с химически активными веществами. Применяется на заводах, в энергетике, транспорте, на объектах с высокими требованиями к защите от внешних воздействий.

Технические характеристики

• Диаметр кабеля: 65–70 мм - позволяет фиксировать крупные многожильные или бронированные кабели
• Резьба: M20 мм, метрическая по EN 60423 - совместима со стандартными креплениями
• Материал корпуса: никелированная латунь - устойчива к коррозии, механическим повреждениям
• Покрытие: никель - улучшает эстетику, снижает риск окисления
• Уплотнение: неопреновые кольца и нейлоновая прижимная вставка - обеспечивают плотный контакт с кабелем, не деформируются при температурных колебаниях
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Температура эксплуатации: –40 C до +100 C (кратковременно до +120 C) - работает в суровых климатических зонах и нагреваемых средах
• Размер ключа: 95 мм - требует специального инструмента для затяжки
• Состав: без галогенов - безопасен при возгорании, соответствует экологическим нормам
• Исполнение: прямолинейное - монтаж без угловых переходов
• Наличие контргайки: да - позволяет закрепить ввод в отверстии и предотвратить самопроизвольное ослабление

Совместимость и монтаж

Кабельный ввод латунный МGM 88 (65-70 мм) устанавливается в подготовленное круглое отверстие в стенке корпуса. Диаметр отверстия должен точно соответствовать размеру корпуса - перед монтажом проверьте соответствие с матрицами МПО. Для сверления/пробивки отверстий рекомендуются гидравлические системы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Установка выполняется с помощью ключа на 95 мм. После введения кабеля затяните контргайку до упора - убедитесь, что уплотнительные кольца равномерно обжимают кабель, не пережимая жилы.

Безопасность и стандарты

Кабельный ввод латунный МGM 88 (65-70 мм) соответствует стандарту EN 60423 на метрическую резьбу. Материалы уплотнений и вставок сертифицированы по UL94 V2 - устойчивы к горению. Отсутствие галогенов в составе делает изделие безопасным при возможном возгорании - не выделяет токсичных паров. Степень защиты IP65 соответствует требованиям IEC 60529.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: неопреновое кольцо + нейлоновая вставка
• Устойчивость к маслам, топливу, растворителям - подходит для промышленных условий
• Никелированная поверхность - легко моется, не теряет внешний вид
• Широкий температурный диапазон - можно использовать в холодильных камерах и рядом с нагревательными элементами
• Контргайка исключает самоотвинчивание при вибрациях
• Экологичный состав - не содержит галогенов, безопасна для окружающей среды

Ограничения применения

• Не предназначена для частого демонтажа - многократное извлечение кабеля может повредить уплотнители
• Подходит только для кабелей диаметром 65–70 мм; меньшие или большие кабели не будут герметично зафиксированы
• Требуется точное соблюдение размера отверстия - использование нестандартных отверстий нарушает степень защиты IP65
• Не рекомендуется для постоянного погружения в воду - хотя заявлено IP65, а не IP68 (в описании производителя указано IP68, но в характеристиках - IP65; следует руководствоваться указанным в характеристиках значением)

Примеры использования

• Ввод кабелей питания в промышленные станки с ЧПУ
• Проход кабелей в шкафы автоматизации на пищевых производствах
• Подключение кабелей к насосным станциям в условиях влажности и химической агрессии
• Фиксация силовых кабелей в системах освещения на открытых площадках
• Монтаж в шкафах управления тепловыми и гидравлическими установками

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 65–70 мм без усилия. Если кабель меньше - используйте уплотнительные вкладыши (не входят в комплект).
• Затягивайте контргайку равномерно, используя ключ на 95 мм. Перетягивание может деформировать уплотнения и нарушить герметичность.
• При работе в агрессивной среде периодически осматривайте уплотнения на предмет трещин или потери эластичности - заменяйте при первых признаках старения.
• Для удобства монтажа в уже установленных шкафах используйте удлинённые ключи - доступ к месту крепления часто ограничен.
• Кабельный ввод латунный МGM 88 (65-70 мм) от Fortisflex и КВТ - один из немногих решений с таким сочетанием размера, материала и степени защиты. Выбирайте его там, где важны долговечность и надёжность, а не экономия.
