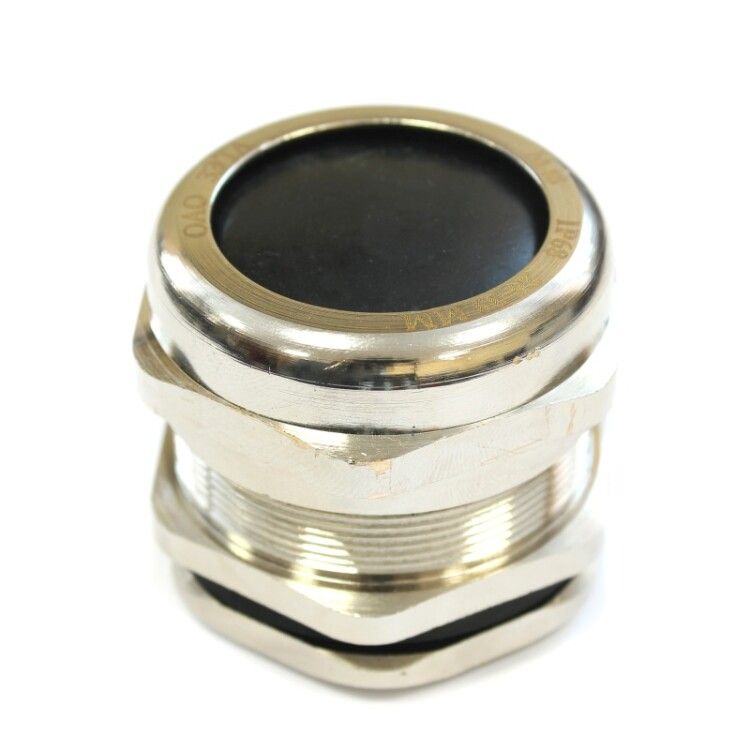

Кабельный ввод М 54х1,5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 32-38 мм) | zeta30099 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 54х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 32-38 мм) от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода плоских и круглых кабелей в щитовые устройства, обеспечивающий защиту от пыли, воды и механических воздействий. Артикул zeta30099 подходит для промышленной автоматизации и оборудования НКУ.

Назначение и область применения

Кабельный ввод М 54х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 32-38 мм) используется для безопасного прохода кабелей через стенки электрощитов, распределительных устройств и другого электрооборудования. Предназначен для небронированных кабелей с круглым или плоским сечением. Применяется в условиях повышенной запылённости, влажности и на открытых площадках - например, на станциях управления, конвейерах, насосных станциях, вагонах метро и промышленном оборудовании НКУ.

Технические характеристики

• Номинальный размер резьбы: M54×1,5 - совместим с отверстиями стандарта ISO 7/1
• Диапазон диаметров кабеля: 32–38 мм - обеспечивает плотную посадку для кабелей среднего сечения
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Материал корпуса: латунь никелированная - высокая коррозионная стойкость, долговечность
• Тип уплотнения: уплотнительное кольцо из эластомера + резиновая втулка + пластиковая зажимная втулка - гарантирует герметичность даже при колебаниях температур
• Температура эксплуатации: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 13 мм - достаточна для надёжного крепления в толстых панелях
• Размер шестигранника: 57 мм - удобен для монтажа гаечными ключами
• Исполнение: прямолинейное - кабель вводится без изгиба
• Защитное покрытие: никелирование - антикоррозийный слой, улучшает внешний вид и долговечность
• Не содержит галогенов - соответствует требованиям пожаробезопасности и экологическим нормам
• Цвет: серый - визуально отличается от других типов вводов

Совместимость и монтаж

Кабельный ввод М 54х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 32-38 мм) устанавливается в предварительно просверленное отверстие диаметром 54 мм. Комплект включает: корпус, накидную гайку, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку и заглушку-пыльник. Для монтажа:

• Подберите кабель с наружным диаметром в пределах 32–38 мм - меньший диаметр требует замены уплотнительного кольца
• Протяните кабель через внутреннюю часть ввода, затем соберите все элементы в порядке: резиновая втулка → пластиковая зажимная втулка → уплотнительное кольцо
• Заведите ввод в отверстие и закрутите накидную гайку с помощью ключа на 57 мм
• Обязательно используйте контргайку - она фиксирует положение и предотвращает самоотвинчивание при вибрации
• Проверьте герметичность после установки - при необходимости подтяните гайку

Безопасность и стандарты

Кабельный ввод М 54х1,5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 32-38 мм) соответствует международным стандартам IEC 60529 (классификация IP) и EN 62444. Отсутствие галогенов снижает выделение токсичных веществ при возгорании. Ударопрочная конструкция обеспечивает сохранение целостности при случайных механических нагрузках. Соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для влажных, пыльных и агрессивных сред
• Никелированная латунь - устойчива к химическому воздействию, не ржавеет, служит десятилетиями
• Герметизация за счёт трёхслойной системы уплотнений - минимизирует риск протечек
• Контргайка и ударопрочность - идеален для объектов с вибрацией (станки, транспорт)
• Отсутствие галогенов - безопасен для людей и окружающей среды
• Прямолинейное исполнение - позволяет легко прокладывать кабели без изгибов

Ограничения применения

• Не предназначена для бронированных кабелей - они имеют жёсткую металлическую оболочку, которая может повредить уплотнители
• Не рекомендовано использование с кабелями менее 32 мм - возможен перегрев и потеря герметичности
• При температурах выше +100 C материал уплотнителей теряет эластичность - требуется проверка условий эксплуатации
• Не подходит для ввода трубопроводов или воздуховодов - только для электрических кабелей
• При использовании в морской среде - необходима периодическая проверка состояния никелированного покрытия

Примеры использования

• Ввод силового кабеля в щит управления промышленного конвейера
• Подключение кабелей к частотному преобразователю на открытом складе
• Проход кабеля в распределительный пункт тепловой станции
• Монтаж в системах автоматического контроля на пищевых производствах
• Подключение датчиков в подземных канализационных камерах

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше использовать штангенциркуль, чем оценку на глаз
• Если кабель слишком тонкий (ближе к 32 мм), можно использовать дополнительный уплотнительный материал - но не меняйте оригинальные детали
• При многократной замене кабелей - регулярно осматривайте уплотнительные кольца на предмет трещин и старения
• Для работы в холоде (ниже –20 C) - перед монтажом нагрейте уплотнительные элементы до комнатной температуры
• Артикул zeta30099 совместим с продуктами ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно заменить аналогом при наличии
• Не затягивайте гайку сверх меры - это может деформировать уплотнитель и вызвать утечку
