Кабельный ввод с удлиненной резьбой M-L-50 - 85481 КВТ

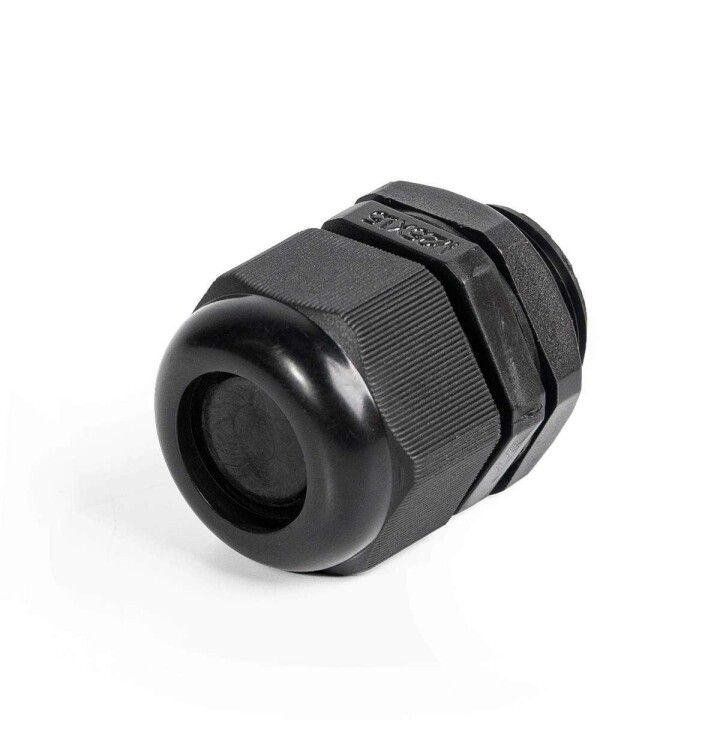

Ввод кабельный пластиковый M-L 50 (32-38 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 32–38 мм в электрошкафах и распределительных устройствах. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот ввод применяется в условиях повышенной влажности, запылённости и агрессивных сред.

Назначение и область применения

Ввод кабельный пластиковый M-L 50 (32-38 мм) предназначен для безопасного прохода силовых и сигнальных кабелей через стенки металлических или композитных корпусов - например, распределительных щитов, шкафов управления, промышленного оборудования. Подходит для установки в помещениях и на улице, в том числе во взрывоопасных зонах, на объектах энергетики, транспорта и машиностроения.

Технические характеристики

• Диапазон диаметров кабеля: 32–38 мм - подходит для крупных многожильных и бронированных кабелей
• Резьба: M50 мм - метрическая, совместима со стандартными отверстиями
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 - самозатухающий, безгалогенный, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, долговечный, устойчив к маслам, топливу и химикатам
• Длина резьбы: 18 мм - позволяет использовать в щитах с толстыми стенками
• Температурный диапазон: -40…+100 C - работает в холодных и жарких условиях
• Разъёмный сальник: да - удобен для монтажа уже проложенного кабеля
• Наличие контргайки: да - фиксирует положение ввода и исключает люфт
• Размер ключа: 62 мм - указан на гайке для быстрого определения инструмента
• Электрическая прочность: 60 кВ/мм - защищает от пробоя изоляции
• Удельное сопротивление: 1×10¹² Ом·см - отличная диэлектрическая изоляция
• Цвет: чёрный - устойчив к выгоранию, не требует окраски

Совместимость и монтаж

Ввод кабельный пластиковый M-L 50 (32-38 мм) устанавливается в подготовленное отверстие диаметром 50 мм. Для сверления используется гидравлический пресс ПГПО-60, ПГРО-60А или набор перфорационных форм НМПО-MG. После вставки ввод закручивается контргайкой, которая фиксируется с помощью ключа на 62 мм. Особые стопорные засечки на гайке предотвращают её самоотвинчивание под воздействием вибраций. Разъёмная конструкция позволяет монтировать ввод даже после прокладки кабеля - без его демонтажа.

Безопасность и стандарты

Ввод соответствует требованиям к герметизации в соответствии с IP68 и обладает высокими электроизоляционными свойствами. Материал корпуса - самозатухающий полиамид PA6.6, что снижает риск распространения пламени. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Применим в зонах с повышенными требованиями к пожаробезопасности и экологической безопасности.

Преимущества

• Высокая степень защиты IP68 - надёжнее, чем IP67, особенно в условиях постоянной влажности
• Удлинённая резьба (18 мм) - позволяет использовать в толстостенных щитах без доработки
• Разъёмная конструкция - экономит время при замене кабеля или модификации системы
• Контргайка со стопорами - исключает случайное ослабление крепления
• Устойчивость к маслам, топливу и УФ-излучению - продлевает срок службы на открытых площадках
• Чёткая маркировка размера ключа - ускоряет монтаж и минимизирует ошибки

Ограничения применения

• Не предназначена для кабелей меньшего диаметра - менее 32 мм могут проскальзывать, нарушая герметичность
• Требуется точное сверление отверстия Ø50 мм; отклонения более +-0,5 мм могут повредить уплотнение
• Не рекомендован для частого механического перемещения кабеля внутри ввода - возможен износ уплотнителя
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензол) - может повредить неопрен

Примеры использования

• Ввод кабелей в промышленные щиты управления на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Герметизация кабелей в насосных станциях и канализационных колодцах
• Монтаж в наружных распределительных пунктах (РПН) и освещении
• Оборудование для пищевой и фармацевтической промышленности - благодаря отсутствию галогенов

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в пределе 32–38 мм. Если кабель меньше - используйте термоусадочные трубки для плотного прилегания
• При использовании в сырых местах - перед сборкой протрите резьбу и уплотнитель сухой тряпкой, чтобы удалить влагу и грязь
• Затягивайте контргайку равномерно, без перегрузки - чрезмерный момент может деформировать уплотнитель
• Для сложных условий (вибрация, перепады температур) - периодически проверяйте затяжку и целостность уплотнения
• Храните вводы в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может снизить эластичность
