Кабельный ввод MG-50 | 80039 Fortisflex КВТ

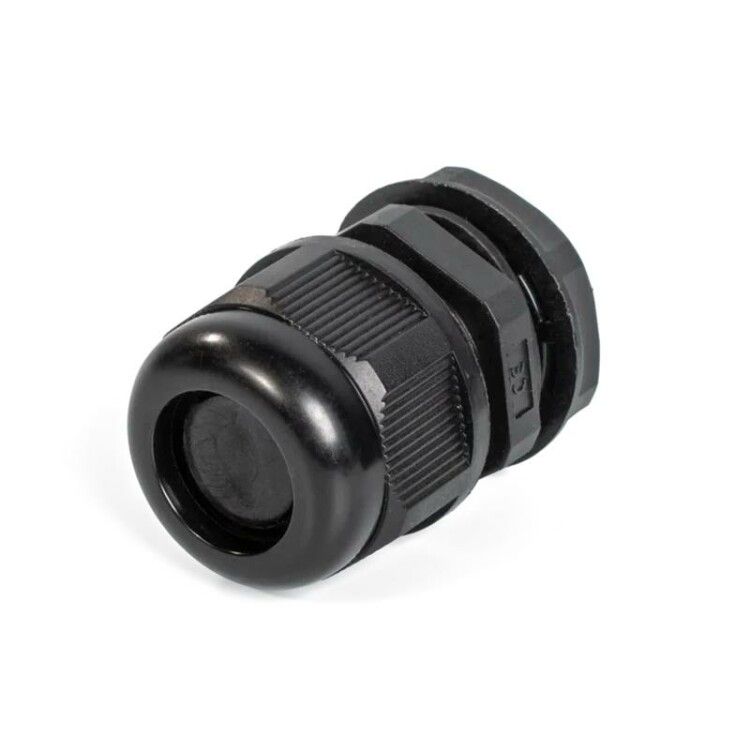

Ввод кабельный пластиковый MG-50 (30-40 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного вывода кабелей через стенки электрошкафов, распределительных устройств и другого оборудования. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот кабельный ввод подходит для сложных условий эксплуатации - от холодных улиц до нагреваемых технологических участков.

Назначение и область применения

Ввод кабельный пластиковый MG-50 (30-40 мм) используется для герметичного прохода кабелей и проводов через металлические или пластиковые панели. Применяется в щитах управления, промышленном оборудовании, системах автоматизации, насосных станциях, наружных установках и других местах, где важна защита от пыли, влаги и химических воздействий.

Технические характеристики

• Тип: кабельный ввод с резьбой, разъемный сальник
• Номинальный размер резьбы: 50 мм (метрическая)
• Диапазон сечений кабеля: 30–40 мм
• Наружный диаметр: 58,3 мм
• Длина резьбы: 22 мм
• Размер шестигранника: 60,5 мм - позволяет использовать стандартный ключ
• Материал корпуса: полиамид PA (нейлон 6.6), самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен - эластичный, долговечный, устойчив к маслам, топливу и перепадам температур
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Температурный диапазон: от –40 C до +100 C
• Цвет: чёрный
• Исполнение: прямолинейный
• Наличие контргайки: да - обеспечивает фиксацию на панели
• Тип уплотнения: уплотнительное кольцо
• Поддержка плоского кабеля: да - возможность ввода кабелей с прямоугольным сечением
• Конструкция прижимной гайки: со стопорными засечками - исключает саморазвинчивание при вибрации
• Поверхность: необработанная - без антикоррозийного покрытия

Совместимость и монтаж

Ввод кабельный пластиковый MG-50 (30-40 мм) монтируется в подготовленное отверстие диаметром 58,3 мм. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также требуется набор матриц НМПО-MG для точного формирования отверстия под серию MG. После установки вставьте кабель, затяните прижимную гайку - она зафиксирует кабель и обеспечит герметичность. Контргайка плотно прижимается к поверхности панели, предотвращая люфт.

Безопасность и стандарты

Ввод соответствует требованиям к изоляционной прочности и электробезопасности. Высокое удельное сопротивление и способность выдерживать напряжение 60 кВ/мм обеспечивают безопасную работу в условиях повышенной электрической нагрузки. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Материалы не поддерживают горение - соответствие классу самозатухания.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и агрессивных сред
• Уплотнение из неопрена сохраняет эластичность даже при минусовых температурах
• Стопорные засечки на прижимной гайке предотвращают ослабление крепления при вибрации
• Поддержка плоского кабеля - универсальное решение для современных силовых и сигнальных кабелей
• Устойчивость к маслам, бензину, дизтопливу - подходит для промышленных и транспортных объектов
• Маркировка размера ключа на гайке - ускоряет монтаж и снижает вероятность ошибки

Ограничения применения

• Не предназначено для использования в открытых условиях без корпуса - требует монтажа в панель
• Не подходит для кабелей с сечением менее 30 мм или более 40 мм - возможна потеря герметичности
• Необработанная поверхность корпуса не защищена от механических повреждений - осторожно обращайтесь при транспортировке
• Не рекомендуется для частого демонтажа - многократное использование может износить уплотнение

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводах
• Герметизация выходов кабелей в насосных станциях и канализационных колодцах
• Подключение датчиков и исполнительных механизмов в системах АСУ ТП
• Монтаж в наружных распределительных пунктах (ЩРН) в регионах с суровым климатом
• Интеграция в оборудование пищевой и фармацевтической промышленности - благодаря отсутствию галогенов

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в диапазоне 30–40 мм. Если кабель слишком тонкий, используйте заполнители или переходники.
• При работе с плоским кабелем ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода - это повысит герметичность.
• Затягивайте прижимную гайку равномерно, не переусердствуйте - перетяжка может деформировать уплотнение.
• Для удобства монтажа используйте ключ на 60,5 мм - размер указан на гайке.
• При замене старого ввода - обязательно проверьте состояние уплотнительного кольца; при наличии трещин или сплющенности замените его.
• Для массовой установки используйте комплект НМПО-MG и гидравлический пресс - это гарантирует одинаковое качество всех отверстий.
