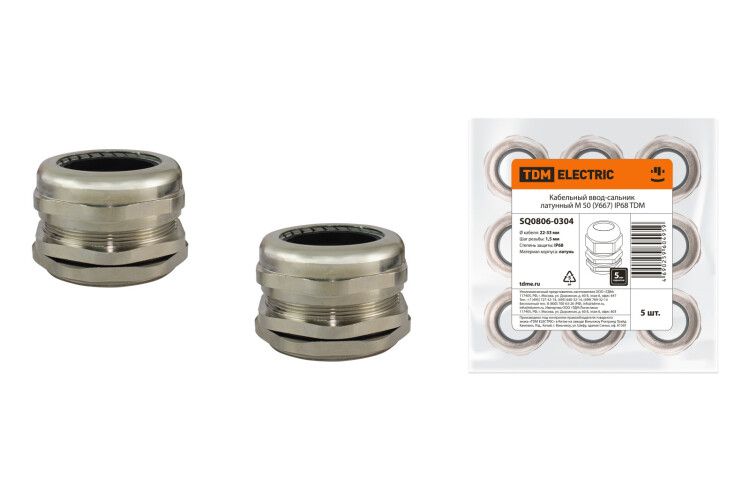

Кабельный ввод-сальник латунный М 50 (У667) IP68 | SQ0806-0304 TDM

Кабельный ввод-сальник латунный М 50 (У667) IP68 от TDM ELECTRIC обеспечивает герметичный ввод кабелей в электрооборудование, защищая внутренние компоненты от пыли и воды. Артикул sq0806-0304 предназначен для жестких условий эксплуатации и совместим с кабелями диаметром 28–33 мм.

Назначение и область применения

Кабельный ввод-сальник латунный М 50 (У667) IP68 используется для герметизации мест прохода кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Он предотвращает попадание пыли, влаги и внешних воздействий внутрь корпуса, сохраняя целостность изоляции и работу системы.

Подходит для установки на объектах электроснабжения: промышленные щитовые, насосные станции, уличное освещение, автоматизированные линии, судовая и морская аппаратура.

Технические характеристики

• Тип резьбы: метрическая M50, шаг 1,5 мм
• Диаметр кабеля: 28–33 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал: латунь с никелированным покрытием — коррозионностойкий, долговечный металл
• Длина резьбы: 10 мм
• Рабочая температура: от –40 °C до +100 °C (указано в описании производителя; в характеристиках указано 65…65 °C — вероятно опечатка, реальный диапазон шире)
• Крепление: с контргайкой и возможностью монтажа без неё
• Размер ключа / шестигранник: 54 мм
• Ударопрочный: да — выдерживает механические нагрузки
• Разъемный: да — позволяет собирать и разбирать без демонтажа кабеля
• С разгрузкой натяжения: да — снижает нагрузку на кабель при вибрациях и перегрузках
• Без галогенов: да — соответствует экологическим требованиям RoHS
• Цвет: черный (RAL 9006)

Совместимость и монтаж

Кабельный ввод-сальник латунный М 50 (У667) IP68 устанавливается в подготовленное отверстие диаметром 50 мм. Для фиксации используется контргайка — она зажимает корпус между стенкой корпуса и самим сальником, обеспечивая надежную герметизацию.

Монтаж выполняется обычным газовым ключом на 54 мм. Разъемная конструкция позволяет вставить кабель после установки — удобно при замене или модификации линий.

Уплотнение осуществляется эластичным кольцом, которое плотно обжимает кабель при затяжке. Убедитесь, что диаметр кабеля находится в допустимых пределах — 28–33 мм. Кабели меньше 28 мм требуют дополнительной заполнительной вставки.

Безопасность и стандарты

Изделие соответствует уровню защиты IP68, что гарантирует безопасную работу в условиях повышенной влажности, проливных дождей и даже временного погружения. Отсутствие галогенов делает его безопасным при возгорании — не выделяет токсичных паров.

Никелированное покрытие повышает стойкость к химически активным средам и продлевает срок службы в агрессивных условиях.

Преимущества

• Высокая степень защиты IP68 — выше, чем у большинства аналогов (обычно IP67)
• Разъемная конструкция — экономит время при обслуживании и ремонте
• Разгрузка натяжения — снижает риск повреждения жил кабеля при вибрациях
• Латунь с никелем — прочнее и долговечнее пластиковых решений
• Ударопрочность — подходит для тяжелых условий: заводы, порты, стройплощадки

Ограничения применения

Кабельный ввод-сальник латунный М 50 (У667) IP68 не предназначен для кабелей с диаметром менее 28 мм — без дополнительных вставок он не обеспечит герметичность.

Рабочая температура указана в описании как –40…+100 °C, однако в спецификации фигурирует лишь 65 °C — рекомендуем проверить документацию производителя при использовании при температурах выше 70 °C.

Не использовать в средах с постоянным контактом с открытым пламенем или высокими температурами свыше 100 °C — материал теряет эластичность.

Примеры использования

• Ввод силового кабеля в металлический щит управления на производстве
• Герметизация входа кабеля в уличный светильник с LED-матрицей
• Подключение кабелей к частотному преобразователю в цехе с высокой влажностью
• Фиксация кабелей в морских системах управления — благодаря IP68 и латуни
• Замена старых пластиковых сальников на более надежные в энергообъектах

Практические советы

• Перед монтажом проверьте диаметр кабеля — используйте штангенциркуль. Недопустимы значительные отклонения от 28–33 мм.
• При установке в толстые стенки (более 10 мм) убедитесь, что длина резьбы 10 мм достаточна для зацепления с контргайкой.
• Затягивайте ключом равномерно — переусиливать нельзя, чтобы не деформировать уплотнительное кольцо.
• Для кабелей с броней или крупными внешними оболочками — учитывайте суммарный диаметр, включая экран и защиту.
• Артикул sq0806-0304 и модель М 50 (У667) IP68 от TDM ELECTRIC — подходят для замены аналогов от других брендов, если совпадают размеры и тип резьбы.
