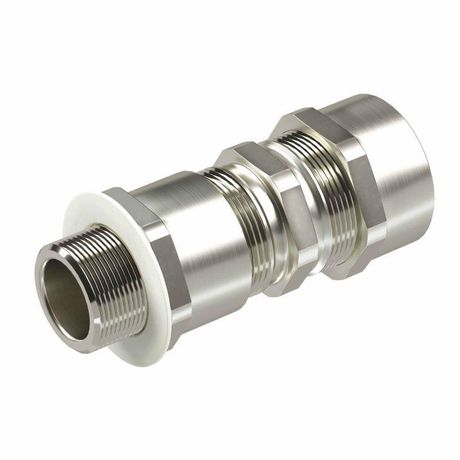

Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ63х1,5 d:38,8-47мм D:45-53мм. Никелированная латунь IP66/IP68 | KA7MHK DKC ДКС

Кабельный ввод взрывозащищенный серии КА для бронированного кабеля М63х1,5 d:38,8–47 мм D:45–53 мм никелированная латунь IP66/IP68 DKC — надёжный элемент для герметичного ввода бронированных кабелей в оборудование, работающее во взрывоопасных зонах. Артикул ka7mhk обеспечивает соответствие требованиям безопасности в условиях повышенного риска возгорания или взрыва.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КА предназначен для безопасного прохода бронированного кабеля через стенку оборудования, установленного во взрывоопасных средах. Он используется для подключения кабелей к шкафам, щиткам, клеммным коробкам и постам управления, где есть риск наличия взрывоопасных газов или пыли. Применяется в нефтегазовой, химической, горнодобывающей промышленности, на элеваторах, перерабатывающих заводах и других объектах с классификацией зон по ГОСТ 30852.10.

Технические характеристики

• Резьба: M63×1,5 — метрическая резьба для плотного соединения с оборудованием;
• Диаметр кабеля (внутренний): 38,8–47 мм — подходит для бронированных кабелей указанного размера;
• Диаметр корпуса (наружный): 45–53 мм — позволяет фиксировать кабельную оболочку без деформаций;
• Материал: никелированная латунь — устойчив к коррозии, механическим нагрузкам и агрессивным средам;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду);
• Рабочий температурный диапазон: от –60 °C до +200 °C — работает в экстремальных климатических условиях;
• Зона взрывоопасности: по газу — 1, 2; по пыли — 20, 21, 22 — соответствует требованиям для опасных зон IECEx и ATEX;
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — подтверждает сертификацию для различных типов взрывозащиты.

Совместимость и монтаж

Кабельный ввод взрывозащищенный серии КА совместим с бронированными кабелями, имеющими внешний диаметр в пределах 38,8–47 мм. Для установки требуется подготовить отверстие в корпусе оборудования с резьбой M63×1,5. Уплотнительные элементы внутри ввода автоматически адаптируются к диаметру кабеля при затяжке гайки. Не требует специального инструмента — достаточно обычного ключа. После монтажа проверьте герметичность: при правильном монтаже между кабелем и вводом не должно быть люфта.

Безопасность и стандарты

Изделие соответствует требованиям EN 60079-0, EN 60079-1, EN 60079-7, EN 60529 и ГОСТ 31616. Сертифицирован для работы в зонах 1, 2 (газ) и 20, 21, 22 (пыль). Маркировка Ex указывает на применение методов взрывозащиты: взрывонепроницаемая оболочка (d), увеличенная безопасность (e), неискрящий режим (nR) и защита типа “t” для пыли. Это делает его подходящим для использования в системах, требующих официальной сертификации по ATEX и IECEx.

Преимущества

• Высокая степень герметизации (IP66/IP68) исключает попадание влаги, пыли и агрессивных веществ внутрь оборудования;
• Никелированная латунь повышает долговечность в агрессивных средах и снижает риск коррозии;
• Широкий диапазон рабочих температур позволяет использовать изделие в холодных регионах и рядом с нагревательными элементами;
• Поддержка нескольких типов взрывозащиты (d, e, nR, t) расширяет возможности применения;
• Удобная конструкция с одной точкой крепления ускоряет монтаж и снижает вероятность ошибок.

Ограничения применения

• Не предназначена для неметаллических (пластиковых) кабелей — только для бронированных с металлической оплеткой;
• Не рекомендуется использовать с кабелями меньше 38,8 мм или больше 47 мм — возможна потеря герметичности;
• Не следует применять в средах с высокой концентрацией кислот или щелочей без предварительной проверки совместимости материала;
• При использовании в зоне 1 (газ) необходимо соблюдать правила монтажа, предусмотренные нормами АЭТХ — недостаточно просто закрутить ввод, нужна проверка герметичности после запуска системы.

Примеры использования

• Ввод кабеля питания в взрывозащищённый электродвигатель на нефтебазе;
• Подключение сигнализационных кабелей к контрольному щиту в угольной шахте (зоны 21 и 22 по пыли);
• Фиксация кабеля в клеммной коробке на химическом производстве с агрессивными парами;
• Прокладка силового кабеля в трубопроводной системе с потенциально взрывоопасной атмосферой.

Практические советы

• Перед монтажом измерьте реальный диаметр кабеля — он должен находиться в границах 38,8–47 мм. Если кабель слишком тонкий, используйте уплотнительную вставку;
• Затягивайте гайку равномерно, без перекосов — иначе можно повредить резьбу или уплотнители;
• Проверяйте состояние уплотнений каждые 6–12 месяцев в условиях постоянной вибрации или перепадов температур;
• При замене старого ввода — всегда сверяйтесь с маркировкой Ex на новом изделии, чтобы сохранить уровень защиты;
• Для сложных условий (высокая влажность, солевые брызги) дополнительно смазывайте резьбу термостойкой антикоррозийной paste — это продлит срок службы.
