Кабельный ввод ВК1-ЛС-М20-16-L8 IP66/IP67/IP68 - zeta34011 ЗЭТА

Кабельный ввод ВК1-ЛС-М20-16-L8 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода небронированных кабелей в электрооборудование. Благодаря никелированной латуни и силиконовому уплотнению он выдерживает экстремальные условия, сохраняя степень защиты IP66–IP68 даже при механических нагрузках.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М20-16-L8 IP66/IP67/IP68 используется для безопасного прохода кабелей через стенки корпусов оборудования. Он одновременно фиксирует кабель и предотвращает попадание пыли, воды и других внешних воздействий внутрь. Подходит для установки в распределительных щитах, промышленных пультах, насосных станциях, наружных осветительных приборах и оборудовании, работающем в агрессивных средах.

Технические характеристики

• Резьба: M20 мм - совместима со стандартными отверстиями в корпусах
• Диаметр кабеля: 10–16 мм - подходит для кабелей сечением до 16 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (длительное погружение под давлением)
• Материал корпуса: Латунь никелированная - коррозионностойкая, прочная, антистатическая
• Уплотнение: Силиконовое кольцо - эластичное, долговечное, работает при экстремальных температурах
• Температура эксплуатации: –40…+100 C - устойчив к перепадам, включая зимние условия
• Исполнение: Прямолинейное - удобно для прямых проходов, не требует изгибов
• Покрытие: Никелированное - повышает износостойкость и снижает риск окисления
• Состав: Без галогенов - не выделяет токсичных газов при нагреве или возгорании
• Цвет: Серый - универсальный, не бросается в глаза в промышленной среде
• Ударопрочность: Да - выдерживает вибрацию и случайные удары
• Крепление: С контргайкой - позволяет жёстко зафиксировать ввод в отверстие корпуса

Совместимость и монтаж

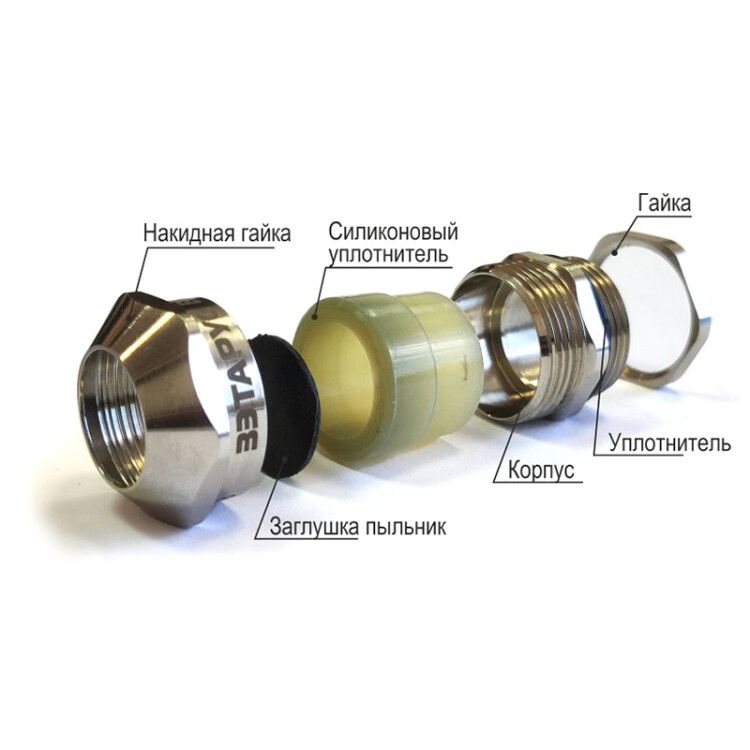

Кабельный ввод ВК1-ЛС-М20-16-L8 IP66/IP67/IP68 устанавливается в подготовленное отверстие диаметром 20 мм с резьбой М20. Для монтажа требуется только ключ на 27 мм. Уплотнительное кольцо плотно обжимает кабель при затяжке накидной гайки - не требует подрезки или специальной подготовки провода. Контргайка фиксирует ввод в корпусе, исключая люфт. Подходит для плоских и круглых кабелей, если их наружный диаметр попадает в диапазон 10–16 мм. Не рекомендуется использовать с бронированным кабелем - уплотнение не рассчитано на механическую нагрузку от оплетки.

Безопасность и стандарты

Кабельный ввод ВК1-ЛС-М20-16-L8 IP66/IP67/IP68 соответствует требованиям к герметизации согласно ГОСТ Р 51317.4.4 и IEC 60529. Отсутствие галогенов в составе уплотнителя делает его безопасным для помещений с высокими требованиями к пожарной безопасности. Никелированная поверхность не содержит свинца и других запрещённых веществ, что соответствует RoHS.

Преимущества

• Высокая степень защиты IP66–IP68 - один ввод решает задачи для влажных, пыльных и подводных зон
• Широкий рабочий температурный диапазон - надёжно работает в холодильных камерах и рядом с нагревательными элементами
• Герметизация без клея и герметиков - просто, быстро, воспроизводимо
• Ударопрочная конструкция - не трескается при вибрации и транспортировке
• Никелированная латунь - не ржавеет, легко моется, не вызывает коррозии соседних деталей
• Состав без галогенов - безопасен для людей и окружающей среды при аварийном нагреве

Ограничения применения

• Не предназначена для кабелей с металлической броней - уплотнитель не выдержит усилия от оплётки
• Максимальный диаметр кабеля - 16 мм; более толстые кабели не будут герметично закреплены
• Работает только с небронированными кабелями - не подходит для силовых кабелей типа АВБбШв, ВВГнг-FRLS с броней
• Температура выше 100 C может деформировать силикон - не применять в местах с постоянным нагревом выше этого значения
• Не является заменой кабельному каналу или трубе - служит только точечным входом

Примеры использования

• Подключение датчиков уровня в канализационных колодцах
• Ввод питания в наружные светильники с защитой от дождя и снега
• Фиксация сигнальных кабелей в промышленных контроллерах на заводах
• Проход кабелей в шкафах управления в пищевой промышленности - где важна мойка водой под давлением
• Установка в системах автоматического полива - там, где возможны временные подтопления

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 10–16 мм. Слишком тонкий кабель не будет плотно прижат - возможна утечка.
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними - чтобы не ослабить стенку корпуса.
• Затягивайте накидную гайку рукой до упора, затем доверните ключом на ¼ оборота - переусердствовать нельзя, можно повредить уплотнение.
• Если кабель имеет плоскую форму - расположите его так, чтобы наибольшая сторона была параллельна оси ввода - это повысит герметичность.
• Для длительной работы в условиях повышенной влажности или химических аэрозолей регулярно проверяйте состояние уплотнительного кольца - при потере эластичности замените его.
• Артикул zeta34011 - это тот же самый ВК1-ЛС-М20-16-L8 IP66/IP67/IP68, который выпускают ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - все три бренда используют одну конструкцию.
