Кабельный ввод M25 | 2086173 OBO Bettermann V-TEC VM25 EMV-K

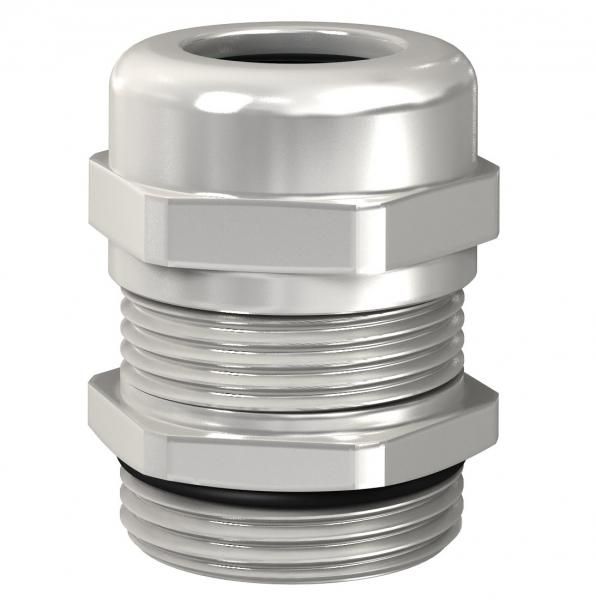

Кабельный ввод M25 диаметр кабеля 11–16 мм диаметр монтажного отверстия 25 мм никелированный IP68 (артикул V-TEC VM25 EMV-K) — надёжный элемент для герметичного ввода кабелей в электрооборудование. Произведён компанией OBO Bettermann, соответствует требованиям к защите от пыли и воды даже при длительном погружении.

Назначение и область применения

Этот кабельный ввод используется для безопасного прохода кабелей через стенки электрических шкафов, распределительных щитов, коробок и других корпусов. Он предотвращает проникновение пыли, влаги, масла и других загрязнений внутрь оборудования, сохраняя целостность изоляции и работоспособность системы. Подходит для установки на промышленных станках, системах автоматизации, наружных устройствах и в зонах с высокой влажностью.

Технические характеристики

• Диаметр кабеля: 11–16 мм — подходит для кабелей среднего сечения, например, силовых или сигнальных с ПВХ/PE изоляцией
• Резьба: М25 — совпадает с монтажным отверстием диаметром 25 мм, позволяет закручивать ввод в стандартную резьбовую гильзу
• Степень защиты: IP68 — полностью герметичен, выдерживает постоянное погружение в воду и исключает проникновение пыли
• Материал: латунь — прочная, коррозионностойкая основа с хорошей электропроводностью
• Покрытие: никелированное — усиливает антикоррозийные свойства, улучшает внешний вид, устойчиво к химическим воздействиям
• Температурный диапазон: –20…+100 °C — работает в условиях холодных помещений и нагреваемых зонах
• Тип уплотнения: уплотнительное кольцо — эластичное кольцо плотно обжимает кабель при затяжке, обеспечивая герметичность
• Разгрузка натяжения: да — снижает нагрузку на жилы кабеля при механическом воздействии
• Размер ключа: 27 мм — удобно затягивается стандартным гаечным ключом
• Форма: прямолинейная — не требует изгиба кабеля, оптимальна для прямого прохода
• Цвет: серый — универсальный цвет, легко сочетается с большинством корпусов

Совместимость и монтаж

Кабельный ввод M25 диаметр кабеля 11–16 мм диаметр монтажного отверстия 25 мм никелированный IP68 устанавливается в подготовленное отверстие 25 мм с резьбой М25. Для монтажа:

• Заготовьте кабель нужного диаметра (не менее 11 мм и не более 16 мм)
• Протяните кабель через ввод до упора
• Закрутите ввод в отверстие ключом на 27 мм — не перетягивайте, чтобы не деформировать уплотнение
• Проверьте герметичность: при правильной установке кабель не должен свободно двигаться внутри

Не используйте с кабелями тоньше 11 мм — уплотнение не будет эффективно. Убедитесь, что толщина стенки корпуса не превышает допустимую для данной модели.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60529 по классификации степеней защиты IP. Сертифицирован для работы в промышленных условиях. Применение в соответствии с нормами ПУЭ и ГОСТ Р 51317.4.2. Никелированное покрытие не содержит свинца и другие запрещённые вещества, соответствует RoHS.

Преимущества

• Высочайшая герметичность IP68 — идеально для влажных, пыльных и агрессивных сред
• Механическая разгрузка кабеля — продлевает срок службы изоляции и снижает риск обрыва
• Прочная латунная основа — долговечен, не деформируется при температурных колебаниях
• Никелирование — устойчиво к окислению, не требует частого обслуживания
• Простота монтажа — не нужны специнструменты, достаточно обычного ключа

Ограничения применения

• Не предназначена для кабелей с диаметром меньше 11 мм — уплотнение не сработает
• Не рекомендуется для кабелей с жесткой бронированной оболочкой — возможны повреждения уплотнительного кольца
• Не использовать в средах с агрессивными растворителями (например, ацетон, бензин) — может повредить резиновое уплотнение
• Максимальная рабочая температура +100 °C — не подходит для мест с локальным перегревом выше этого значения

Примеры использования

• Герметизация входа кабеля в щит управления насосной станцией
• Подключение сигнальных кабелей к датчикам на открытых площадках
• Ввод питания в взрывозащищённые корпуса (при соблюдении всех условий взрывозащиты)
• Монтаж в шкафы автоматики на пищевых производствах — где требуется регулярная мойка водой
• Прокладка кабелей в подземных камерах связи или канализационных коллекторах

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем — точность важнее заявленного значения
• Если кабель слишком мягкий, используйте вставку-уплотнитель или термоусадку вокруг него перед вводом
• При многократной замене кабелей следите за состоянием уплотнительного кольца — при трещинах или потере эластичности замените весь ввод
• Для установки в тонкие металлические панели используйте переходную муфту — иначе есть риск деформации
• Артикул V-TEC VM25 EMV-K — это оригинальная модель от OBO Bettermann; аналоги могут отличаться по материалу и степени герметизации
