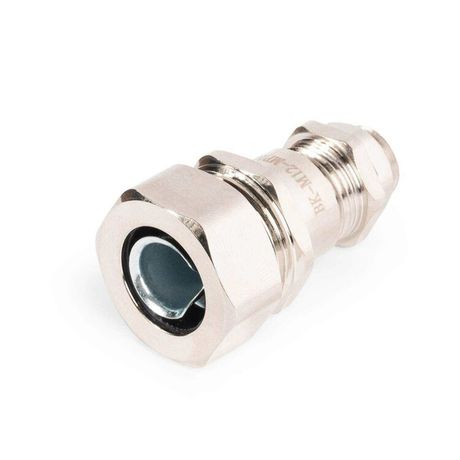

Ввод кабельный для металлорукава латунный ВК-М20(8-16 мм)-МР20 | 87948 Fortisflex КВТ

Ввод кабельный для металлорукава латунный ВК-М20(8-16 мм)-МР20 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей в электрооборудование через металлорукав, сочетая функции кабельного ввода и муфты в одном устройстве.

Назначение и область применения

Ввод кабельный для металлорукава латунный ВК-М20(8-16 мм)-МР20 предназначен для надёжного и герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки в условиях повышенной влажности, запылённости, а также на объектах с риском механических повреждений или воздействия химических веществ.

Технические характеристики

• Материал корпуса и гаек: никелированная латунь
• Номинальная резьба: M20 по стандарту EN 60423
• Диаметр кабеля: 8–16 мм
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Тип уплотнения: два уплотнительных кольца из неопрена + прижимная вставка из самозатухающего нейлона 6.6 (UL94V2)
• Длина резьбы: 8 мм
• Размер ключа: 35 мм — удобен для затяжки стандартными гаечными ключами
• Температурный диапазон: от –40 °C до +100 °C (кратковременно выдерживает до +120 °C)
• Исполнение: прямолинейное, без угловых решений
• Покрытие: никелированное — антикоррозийное и эстетично
• EMC-исполнение: да — обеспечивает экранирование от радиочастотных помех
• Разъемный сальник: да — позволяет менять кабель без демонтажа всего устройства
• Наличие контргайки: да — фиксирует положение на корпусе и предотвращает самоотвинчивание

Совместимость и монтаж

Ввод кабельный для металлорукава латунный ВК-М20(8-16 мм)-МР20 совместим со стандартными металлорукавами диаметром до 20 мм. Устанавливается в подготовленное отверстие в корпусе оборудования. Для сверления отверстий рекомендуются перфораторы с перфоформами МПО или НМПО-MG. Затяжка осуществляется ключом на 35 мм. Гидравлические прессы КВТ (ПГПО-60, ПГРО-60А, ППО-60 и другие) используются при необходимости формирования отверстий в металлических щитах.

При монтаже важно соблюдать плотную посадку уплотнительных колец вокруг кабеля — диаметр кабеля должен находиться в указанном диапазоне 8–16 мм. Превышение допуска снижает степень защиты.

Безопасность и стандарты

• Соответствие стандарту EN 60423 — гарантирует точность резьбового соединения
• Неопреновые уплотнители соответствуют требованиям к устойчивости к маслам и топливам
• Нейлоновая вставка — самозатухающая по UL94V2, безопасна при возгорании
• EMC-исполнение обеспечивает соответствие нормам электромагнитной совместимости
• IP68 — сертифицирована для работы в условиях постоянной влаги и пылевой нагрузки

Преимущества

• Функциональность «2 в 1» — заменяет два элемента: кабельный ввод и переходную муфту для металлорукава
• Высокая механическая прочность благодаря латуни и усиленному уплотнению
• Никелированное покрытие защищает от коррозии и легко моется
• Разъемная конструкция позволяет заменить кабель без удаления ввода
• Устойчивость к синтетическим маслам, бензину, дизтопливу и агрессивным средам
• Поддержка EMC — снижает уровень электромагнитных помех в чувствительных системах

Ограничения применения

• Не предназначено для использования с жесткими кабелями диаметром менее 8 мм — возможен проскок и потеря герметичности
• Не рекомендуется применять в условиях постоянного давления выше атмосферного (например, подводные системы под высоким напором)
• Запрещено использовать с кабелями, имеющими внешнюю оболочку из материалов, несовместимых с неопреном (например, некоторые типы полиуретана)
• Не следует применять в местах с частыми температурными скачками между –40 °C и +120 °C — это сокращает срок службы уплотнителей

Примеры использования

• Щиты управления на промышленных конвейерах в пищевой и химической отраслях
• Электрооборудование на насосных станциях и канализационных очистных сооружениях
• Кабельные вводы в взрывозащищённые корпуса (при условии совместимости с другими компонентами АЗ)
• Автомобильные и железнодорожные системы управления с высокой вибрацией
• Наружные распределительные пункты в регионах с суровым климатом

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен точно попадать в диапазон 8–16 мм. Лучший результат достигается при использовании кабеля с диаметром около 12 мм.
• При многократной замене кабелей используйте разъемную конструкцию — открутите контргайку, выньте старый кабель, вставьте новый и снова затяните.
• Для монтажа в толстые металлические щиты применяйте гидравлические прессы КВТ с подходящими перфоформами — это исключит деформацию краёв отверстия.
• Не перетягивайте резьбу — достаточно усилия, чтобы уплотнитель равномерно сжался. Перегрузка может повредить резьбу или уплотнительные кольца.
• При работе в агрессивной среде периодически осматривайте поверхность ввода — никелированное покрытие сохраняет целостность, но царапины требуют внимания.
