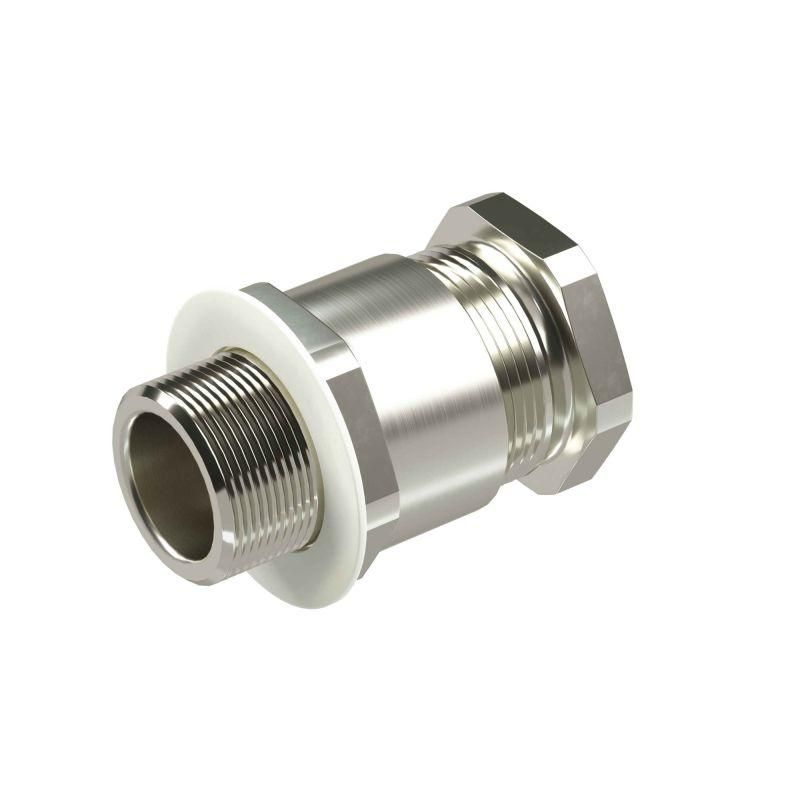

Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ32х1,5 D:17,8-25мм. Никелированная латунь IP66/IP68 | KH4MHK DKC ДКС

Кабельный ввод серии КН для небронированного кабеля М32х1,5 D:17,8–25 мм, изготовленный из никелированной латуни и соответствующий классам защиты IP66/IP68, предназначен для надёжного ввода кабелей в оборудование, работающее во взрывоопасных средах. Бренд DKC и артикул kh4mhk обеспечивают совместимость с требованиями промышленной автоматизации и безопасной эксплуатации в сложных условиях.

Назначение и область применения

Кабельный ввод серии КН используется для герметичного ввода небронированных кабелей в корпуса электрооборудования: шкафы, щитки, клеммные коробки, посты управления. Применяется там, где есть риск возникновения взрывоопасной атмосферы — например, на химических заводах, нефтегазовых объектах, элеваторах, угольных шахтах и других местах с повышенной опасностью.

Технические характеристики

• Резьба: M32×1,5 — стандартизированная метрическая резьба для плотного соединения с оборудованием;
• Диаметр кабеля: 17,8–25 мм — подходит для небронированных кабелей указанного размера; кабели вне этого диапазона не обеспечат герметичность;
• Материал: никелированная латунь — устойчив к коррозии, механическим повреждениям и агрессивным средам;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (долговременная герметизация при погружении);
• Рабочая температура: от –60 °C до +200 °C — выдерживает экстремальные перепады, включая холодные регионы и нагреваемые участки оборудования;
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — сертифицирован для работы в зонах с горючими газами (Zone 1, 2) и пылью (Zone 20, 21, 22).

Совместимость и монтаж

Кабельный ввод серии КН устанавливается в предварительно просверленное отверстие в стенке корпуса. Для герметичности требуется использование комплектных уплотнений, входящих в состав изделия. Резьба M32×1,5 совместима с большинством промышленных корпусов, выполненных по европейским стандартам. Перед установкой проверьте внутренний диаметр кабеля — он должен попадать в диапазон 17,8–25 мм. Установка требует затяжки с моментом, указанным в документации производителя — переусиливать нельзя, чтобы не деформировать уплотнение.

Безопасность и стандарты

Изделие соответствует международным нормам взрывозащиты IECEx и ГОСТ Р 51330.10–99. Сертификаты подтверждают применение в зонах с газовой (Zone 1, 2) и пылевой (Zone 20–22) взрывоопасностью. Маркировка Exdb, Exe и Exta означает соответствие требованиям к взрывозащищённому исполнению типа “искробезопасная оболочка”, “увеличенная безопасность” и “тип защиты по пыли”. Это делает КН подходящим для использования в системах АСУ ТП, аварийной сигнализации и управляемых технологических линиях.

Преимущества

• Никелирование поверхности латуни снижает риск окисления и увеличивает срок службы в агрессивных средах;
• Высокая степень защиты IP66/IP68 гарантирует работу даже при прямом воздействии воды, пара или пыли;
• Широкий диапазон температур позволяет использовать изделие в суровых климатических условиях — от Арктики до термальных цехов;
• Поддержка нескольких типов взрывозащиты (Exdb, Exe, Exta) даёт гибкость при проектировании систем безопасности;
• Одинаковая совместимость с кабелями различной жилы — не требует замены ввода при смене проводника в рамках допустимого диаметра.

Ограничения применения

• Не предназначена для бронированных кабелей — они имеют твёрдую внешнюю оболочку, которая не уплотняется этим вводом;
• Запрещено использовать с кабелями диаметром менее 17,8 мм или более 25 мм — возможна потеря герметичности;
• Не рекомендовано применение в средах с постоянным контактом с открытым пламенем или высокотемпературными расплавами — хотя температура до +200 °C допустима, длительный контакт с источником огня недопустим;
• Не является средством против механического растяжения кабеля — для фиксации кабеля в нагрузке необходимо дополнительно закрепить его за пределами ввода.

Примеры использования

• Ввод кабеля питания в взрывозащищённую клеммную коробку на нефтеперекачивающей станции;
• Подключение датчиков давления и температуры в пылеопасном цехе производства муки (Zone 21);
• Герметизация кабелей связи в шкафу управления насосной установкой в химическом производстве (Zone 1);
• Фиксация кабелей в посте управления в угольной шахте (Zone 22).

Практические советы

• Перед монтажом проверьте точный диаметр кабеля — используйте штангенциркуль, особенно если кабель имеет мягкую изоляцию, которая может сплющиваться;
• При использовании в условиях частой мойки или паровой очистки обязательно убедитесь, что все резьбовые соединения затянуты равномерно — перекос вызывает протечки;
• Для многожильных кабелей с большим количеством изоляционных слоёв выбирайте вариант с максимальным значением диапазона (до 25 мм) — это исключит риск перегрузки уплотнения;
• При необходимости замены уплотнения — используйте оригинальные запчасти от DKC, так как несовместимые материалы могут потерять эластичность при температуре выше 150 °C;
• Артикул kh4mhk и серия КН — это единый продукт; при заказе всегда сверяйте именно эти данные, чтобы избежать путаницы с аналогами других производителей.
