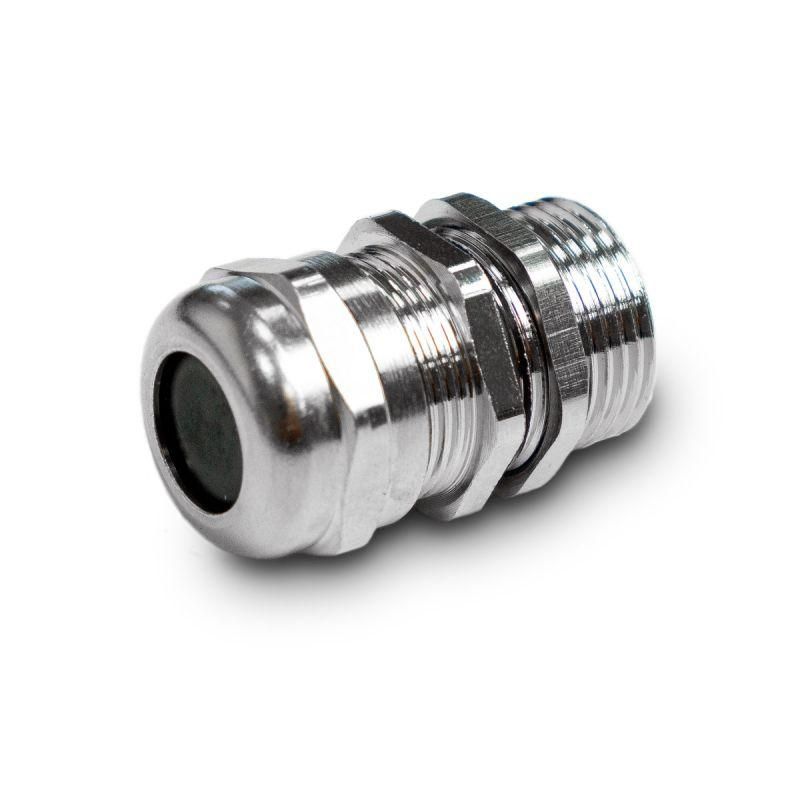

Кабельный ввод ВК-ЛР-М20-12-L15 IP66/IP67/IP68 ГОФРОМАТИК - zeta34856 ЗЭТА

Кабельный ввод резьбовой М20 с шагом резьбы 1.5 мм, для кабеля 2–6 мм, степень защиты IP66/IP67/IP68 от компании ЗЭТА Новосибирск обеспечивает герметичное прохождение кабелей через стенки корпусов, защищая оборудование от пыли и воды. Артикул zeta34856 подходит для промышленной автоматизации, где важна надёжная изоляция.

Назначение и область применения

Кабельный ввод резьбовой М20 используется для фиксации и уплотнения силовых и сигнальных кабелей в распределительных щитах, станках, контроллерах и других устройствах. Он предотвращает попадание внешних факторов внутрь оборудования. Подходит для установки на металлические, пластиковые или композитные поверхности с толщиной до 8 мм.

Технические характеристики

• Резьба: М20×1.5 - метрическая, с шагом 1,5 мм, совместима со стандартными гайками и переходниками
• Диапазон диаметров кабеля: 2–6 мм - позволяет использовать кабели с изоляцией от 2 до 6 мм в диаметре
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м на 30 мин), IP68 (продолжительное погружение при указанных условиях)
• Материал корпуса: термопластичный эластомер (ТПЭ) - устойчив к УФ, маслам, химическим средам
• Рабочая температура: от –40C до +90C
• Максимальная толщина панели: 8 мм

Совместимость и монтаж

Кабельный ввод резьбовой М20 устанавливается в подготовленное отверстие диаметром 20 мм. Для монтажа требуется гаечный ключ на 27 мм. Герметизация достигается за счёт двух уплотнительных колец внутри ввода - они плотно обжимают кабель при затяжке гайки. Перед установкой проверьте, что диаметр кабеля не выходит за пределы 2–6 мм - меньший кабель не будет надёжно зажат, больший - повредит уплотнители.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 по классификации степени защиты IP. Применяется в соответствии с правилами ПУЭ для электроустановок в помещениях с повышенной влажностью и на открытых площадках. Сертифицировано для работы в промышленной среде, не содержит свинца и фталатов.

Преимущества

• Высокая герметичность благодаря трёхступенчатому уплотнению - обеспечивает IP66/IP67/IP68 одновременно
• Гибкий материал корпуса легко адаптируется к различным типам кабелей - даже с неровной поверхностью
• Не требует специальных инструментов - монтаж выполняется обычным ключом
• Устойчив к перепадам температур и агрессивным средам - долгий срок службы в сложных условиях

Ограничения применения

• Не предназначен для кабелей с жесткой бронёй или металлической оплёткой - возможен разрыв уплотнителей
• Не рекомендован для частого демонтажа - многократная сборка снижает герметичность
• Не работает с кабелями менее 2 мм - риск проскальзывания и потери защиты
• Не следует применять в средах с постоянным давлением выше 1 бар - возможна деформация уплотнений

Примеры использования

• Подключение датчиков на конвейере в пищевой промышленности
• Ввод кабелей в щит управления насосной станцией
• Монтаж в системах автоматического полива на открытом воздухе
• Защита проводки в холодильных камерах и цехах с мойкой высоким давлением

Практические советы

• Перед установкой протяните кабель через ввод - затем закручивайте гайку равномерно, чтобы не перекосить уплотнения
• Если кабель имеет диаметр около 5–6 мм - используйте ввод без дополнительного уплотнения; для 2–3 мм можно применить термоусадочные трубки для лучшего прилегания
• Проверяйте состояние уплотнителей каждые 6–12 месяцев в агрессивных средах - замена не требует демонтажа всего ввода
• Артикул zeta34856 от ЗЭТА Новосибирск совместим с аналогами от ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщика без переделки монтажа
