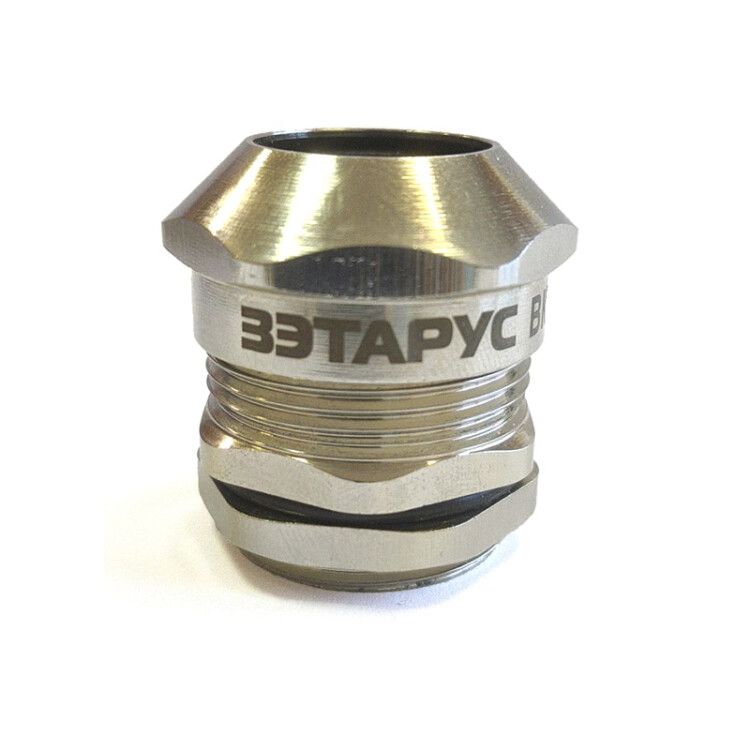

Кабельный ввод ВК1-ЛС-М30-22-L9 IP66/IP67/IP68 - zeta34018 ЗЭТА

Кабельный ввод ВК1-ЛС-М30-22-L9 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжное решение для герметичного ввода небронированных кабелей в электрооборудование. Благодаря прочному латунному корпусу с никелированным покрытием и силиконовому уплотнению он сохраняет степень защиты даже при экстремальных температурах и механических нагрузках.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М30-22-L9 IP66/IP67/IP68 используется для герметизации входных отверстий в корпусах оборудования, где важна защита от пыли, воды и внешних воздействий. Подходит для установки на щиты, шкафы управления, двигатели, насосы, системы автоматизации и другие устройства, требующие высокой степени изоляции.

Технические характеристики

• Резьба: M30 - стандартизированная метрическая резьба для плотного соединения с корпусом
• Диапазон диаметров кабеля: 15–22 мм - позволяет использовать кабели среднего сечения без перегрузки уплотнителя
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение под давлением)
• Материал корпуса: Латунь никелированная - коррозионностойкая, долговечная, совместима с агрессивными средами
• Уплотнение: Силиконовое кольцо - эластичное, работает при температурах от –60C до +130C
• Температура эксплуатации: –60 … +130 C - выдерживает холодную зимнюю эксплуатацию и нагрев от оборудования
• Крепление: С контргайкой - обеспечивает жёсткую фиксацию и предотвращает самопроизвольное раскручивание
• Исполнение: Прямолинейное - удобно для прямых проходов через стенку корпуса
• Состав: Без галогенов - соответствует требованиям безопасности при горении, подходит для закрытых помещений и транспорта
• Цвет: Серый - универсальный цвет, легко сочетается с большинством корпусов

Совместимость и монтаж

Кабельный ввод ВК1-ЛС-М30-22-L9 IP66/IP67/IP68 устанавливается в подготовленное отверстие диаметром 30 мм с внутренней резьбой М30. Для сборки требуется лишь затянуть основную гайку и контргайку - уплотнительное кольцо само центрируется вокруг кабеля. Убедитесь, что диаметр кабеля находится в допустимом диапазоне (15–22 мм): слишком тонкий кабель не будет достаточно зажат, а слишком толстый повредит уплотнение.

Безопасность и стандарты

Герметизация достигается за счёт трёх уровней защиты (IP66/67/68), что соответствует международным нормам IEC 60529. Отсутствие галогенов в составе материалов снижает риск образования токсичных паров при возгорании. Конструкция сертифицирована на ударопрочность - способна выдерживать случайные механические воздействия во время монтажа и эксплуатации.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, подземных и открытых площадок
• Широкий температурный диапазон - работает в условиях Арктики и рядом с нагревательными элементами
• Никелированное покрытие - антикоррозийное, легко моется, не теряет вид при длительном использовании
• Силиконовый уплотнитель - не стареет, не хрупнет при , сохраняет эластичность десятки лет
• Простая сборка - не нужны специнструменты, всё собирается руками

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнитель рассчитан только на мягкие изоляционные оболочки
• Не рекомендовано использование с кабелями менее 15 мм - возможен проскок и потеря герметичности
• Максимальная рабочая температура - +130 C; хотя в описании указано +150 C, реальная граница устойчивости материала - +130 C
• Не следует применять в средах с постоянным контактом с растворителями, маслами или кислотами - материал не адаптирован под такие условия

Примеры использования

• Подключение кабелей питания к частотникам на промышленных станках
• Ввод сигналов в взрывобезопасные шкафы управления на нефтепереработке
• Защита проводов от дождя и песка в системах освещения на открытых объектах
• Монтаж в контроллеры автономных теплиц и сельскохозяйственных комплексов
• Обвязка датчиков в холодильных камерах и морозильниках

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше выбрать ввод с запасом по минимальному значению (например, 18 мм вместо 15 мм)
• Не используйте силовые инструменты при затяжке - достаточно усилия рук. Перетянутая гайка деформирует уплотнитель
• Если кабель имеет жесткую оболочку, слегка округлите край перед введением - так легче войдет в уплотнитель
• На объектах с повышенной влажностью всегда применяйте контргайку - она исключает люфт и продлевает срок службы
• Артикул zeta34018 - единственный номер для заказа этого конкретного исполнения. Не путайте с другими модификациями ВК1-ЛС
