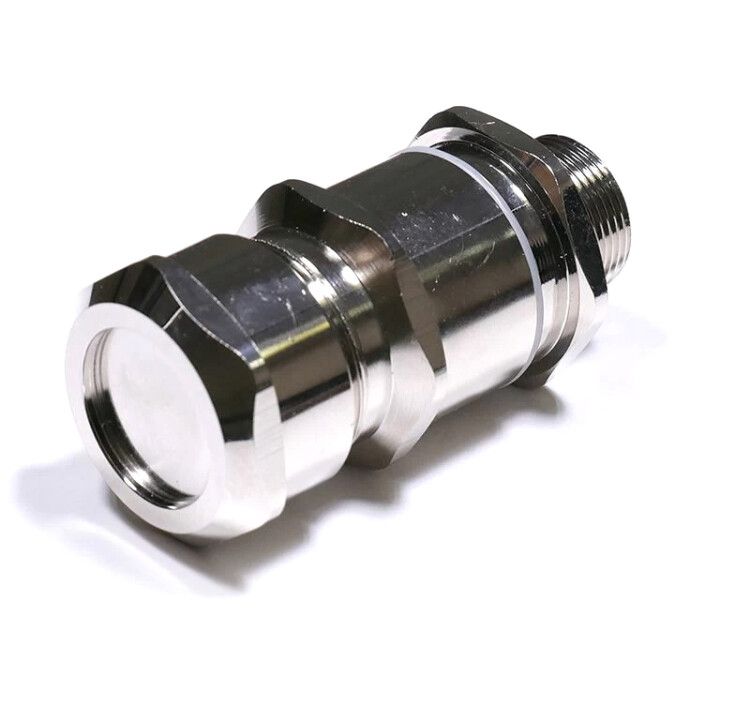

Кабельный ввод ВКБ3-ЛС-M40-33-38 IP68 - zeta34508 ЗЭТА

Кабельный ввод ВКБ3-ЛС-M40-33-38 IP68 от ЗЭТА Новосибирск - это герметичный элемент для надёжного ввода кабелей диаметром 30–38 мм в электрооборудование. Изделие выполнено из никелированной латуни, выдерживает экстремальные температуры и защищает от пыли и воды даже при длительном погружении.

Назначение и область применения

Кабельный ввод ВКБ3-ЛС-M40-33-38 IP68 используется для герметизации входных отверстий в корпусах электротехнических устройств. Он фиксирует кабель, предотвращает его провисание и сохраняет степень защиты IP68 на уровне, заявленном производителем. Подходит для установки в условиях повышенной влажности, запылённости, а также в средах с перепадами температур - например, на открытых площадках, в подземных камерах, на судах, в промышленных станциях и системах автоматизации.

Технические характеристики

• Номинальный размер резьбы: M40 (шаг 1,5 мм)
• Диапазон диаметров кабеля: 30–38 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: латунь никелированная - устойчив к коррозии и механическому износу
• Уплотнение: силиконовое кольцо - эластичное, не содержит галогенов, безопасно при нагреве
• Температура эксплуатации: от –40 C до +100 C
• Ударопрочность: да - выдерживает механические нагрузки
• Исполнение: прямолинейное - кабель вводится прямо через центральное отверстие
• Поддержка плоского кабеля: да - уплотнитель адаптируется к профилю
• Цвет: серый

Совместимость и монтаж

Кабельный ввод ВКБ3-ЛС-M40-33-38 IP68 имеет внешнюю метрическую резьбу M40×1,5 и вворачивается в подготовленное резьбовое отверстие в корпусе. Для монтажа в корпус с **безрезьбовым** отверстием требуется дополнительно использовать гайку ГП2 и фторопластовую прокладку ПФ - они **не входят в комплект**. Установка осуществляется в следующем порядке: - просверливается отверстие нужного диаметра; - ввод ввинчивается вручную до упора; - кабель продевается через уплотнительное кольцо; - при необходимости - затягивается уплотнительное кольцо (для плотного прилегания к кабелю). Не используйте инструменты для заворачивания - риск повреждения резьбы.

Безопасность и стандарты

Кабельный ввод ВКБ3-ЛС-M40-33-38 IP68 соответствует требованиям к безопасности в условиях высокой влажности и агрессивной среды. Материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Применим в соответствии с ГОСТ Р 51317.21 и IEC 60529 для классификации IP68. Сертификация соответствует требованиям для промышленного и энергетического оборудования.

Преимущества

• Высокая герметичность благодаря силиконовому уплотнению - работает даже после многократного изгиба кабеля
• Никелированная поверхность - устойчива к химическим воздействиям и окислению
• Работает в широком диапазоне температур - от Arctic-условий до горячих помещений
• Поддержка плоских и круглых кабелей - универсальность для различных типов проводки
• Ударопрочная конструкция - снижает риск повреждения при транспортировке и монтаже

Ограничения применения

• Не предназначена для внутренней резьбы - требует резьбового отверстия в корпусе или дополнительных крепёжных элементов (ГП2+ПФ)
• Максимальная рабочая температура - +100 C; заявленный в описании производителя диапазон до +150 C относится к другим моделям серии и не применяется к этому артикулу
• Не рекомендуется для кабелей с диаметром менее 30 мм - возможна потеря герметичности
• Не подходит для ввода силовых шин или жестких труб - только для гибких кабелей

Примеры использования

• Ввод кабеля питания в распределительный щит на морском причале
• Подключение датчиков в холодильной камере с постоянной влажностью
• Фиксация сигнальных кабелей на конвейерной ленте в пищевой промышленности
• Монтаж в подземных кабельных колодцах с риском затопления
• Интеграция в системы управления насосными станциями

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 30–38 мм. Кабель меньше 30 мм не будет плотно зажат, больше - не войдёт.
• Если кабель плоский, ориентируйте его так, чтобы самая толстая часть совпадала с центром уплотнительного кольца.
• При использовании с безрезьбовым отверстием обязательно примените гайку ГП2 и прокладку ПФ - без них защита IP68 не гарантируется.
• Не затягивайте ввод слишком сильно - это может деформировать уплотнитель и нарушить герметичность.
• При замене старого ввода - осмотрите состояние резьбы в корпусе. Корродированные или повреждённые резьбы снижают надёжность соединения.
