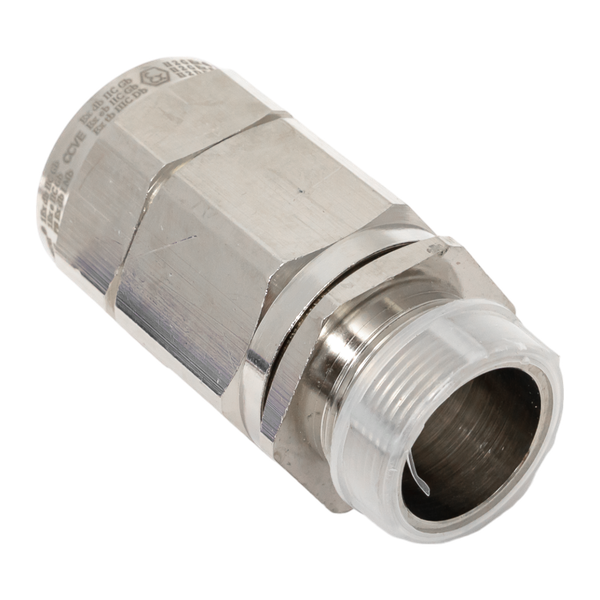

Кабельный ввод взрывозащищенный M32x1,5 FECA 1Ex d IIC Gb/1Ex e II Gb/0Ex ia Ga/2Ex nR Gc | cgm32x1.5 EKF

Кабельный ввод взрывозащищенный M32x1,5 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF предназначен для герметичного и безопасного подключения бронированных кабелей в зонах с повышенной опасностью взрыва. Этот элемент обеспечивает одновременную защиту от проникновения пыли и воды, а также предотвращает распространение взрыва из внутренней части оборудования. Артикул cgm32x1.5 соответствует требованиям ЕКФ для промышленных объектов с газовой средой.

Назначение и область применения

Кабельный ввод взрывозащищенный M32x1,5 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF используется для ввода кабелей в электрооборудование, установленное во взрывоопасных зонах классов 1, 2 и 0 (по ГОСТ 30852.10). Подходит для установки на кабельных лотках, шкафах, распределительных устройствах в химической, нефтегазовой, горнодобывающей и других отраслях, где есть риск образования взрывоопасных смесей газов и паров.

Технические характеристики

• Резьба: М32×1,5 - стандартизированная метрическая резьба для фиксации в корпусе оборудования
• Диаметр кабеля: 15–31 мм - подходят кабели с внешним диаметром в этом диапазоне, включая бронированные модели
• Материал: Латунь с никелированным покрытием - устойчив к коррозии, подходит для агрессивных сред
• Тип уплотнения: Уплотнительное кольцо - обеспечивает герметизацию вокруг кабеля
• Оснащение: Клемма - позволяет закрепить броню кабеля внутри ввода, исключая выдергивание
• Степень защиты IP: IP00 - сам ввод не имеет собственной степени защиты; требует совмещения с кабелем, имеющим IP66/IP67/IP68
• Способ монтажа: На кабельном лотке - крепится через отверстие в стенке лотка или щита
• Фиксация крышки: Винтовое - надежное, не требует специальных инструментов
• Цвет: Светло-серый - визуально отличается от обычных металлических комплектующих

Совместимость и монтаж

Кабельный ввод M32x1,5 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF совместим с бронированными кабелями, у которых внешний диаметр находится в пределах 15–31 мм. Для правильной работы требуется:

• Использование кабеля с целостной внешней оболочкой, способной обеспечивать IP66–IP68
• Обязательная установка клеммы для фиксации брони - без этого возможен выход кабеля из ввода под нагрузкой
• Закручивание ввода в отверстие до плотного контакта с поверхностью - не допускается перекос
• Не рекомендуется использовать с неметаллическими (например, ПВХ) кабелями без брони - они не обеспечивают механическую фиксацию

Безопасность и стандарты

Кабельный ввод взрывозащищенный M32x1,5 1Ex d IIC Gb/1Ex e II Gb/0Ex ia IIC Ga/2Ex nR II Gc EKF сертифицирован по следующим взрывозащитным методам:

• 1Ex d IIC Gb - взрывонепроницаемая оболочка для зоны 1 (газовая среда)
• 1Ex e II Gb - увеличенная безопасность для зоны 1
• 0Ex ia IIC Ga - искробезопасная цепь для зоны 0 (высшая степень безопасности)
• 2Ex nR II Gc - ограниченная энергия и воспламенение для зоны 2

Соответствует требованиям ГОСТ 31616, IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-15. Сертификаты подтверждают применение в зонах с газами групп IIC (водород, ацетилен, этилен).

Преимущества

• Двойная функция: герметизация кабеля + фиксация брони - снижает риск повреждений и утечек
• Никелированное покрытие - продлевает срок службы в условиях высокой влажности и химических воздействий
• Винтовая фиксация - быстрый демонтаж без потери герметичности
• Поддержка нескольких типов взрывозащиты - один ввод решает задачи для зон 0, 1 и 2

Ограничения применения

• Не применяется с кабелями без брони - отсутствие жесткой оплетки делает невозможной фиксацию клеммой
• Сам по себе не обеспечивает IP-защиту - только при использовании с кабелем, имеющим IP66–IP68
• Не рассчитан на частые перемещения или вибрацию выше нормы - возможна потеря герметичности
• Не подходит для температур ниже -40C и выше +80C - материал и уплотнители теряют эластичность

Примеры использования

• Подключение бронированного кабеля ААБл к взрывозащищенному двигателю в нефтебазе
• Ввод сигнальных кабелей в систему управления технологическим процессом на химическом заводе
• Монтаж в кабельный лоток рядом с насосной станцией, где возможны выбросы легковоспламеняющихся паров
• Интеграция в системы автоматизации на платформах offshore

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 15–31 мм
• При затяжке винтов клеммы не переусердствуйте - можно повредить жилы или уплотнитель
• После установки проведите тест на герметичность - например, воздушное давление или мыльный раствор
• При замене используйте оригинальные уплотнительные кольца - сторонние детали могут нарушить взрывозащиту
• Убедитесь, что отверстие в лотке или щите имеет точную резьбу М32×1,5 - некорректное отверстие вызывает деформацию
